Toyota Camry Manuel de réparation XV50 (2011–2019): Schema Du Systeme

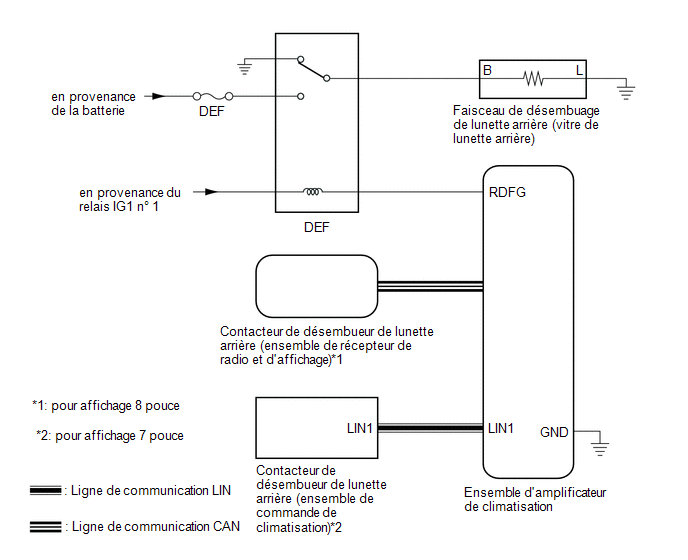

SCHEMA DU SYSTEME
Tableau de communication
Emetteur | Récepteur |
Signal | Méthode de communication |
---|---|---|---|
Contacteur de désembueur de lunette arrière (ensemble de récepteur de radio et de système d'affichage)*1 |
Ensemble d'amplificateur de climatisation |
Signal de contacteur de désembueur de lunette arrière |
CAN |
Contacteur de désembueur de lunette arrière (ensemble de commande de climatisation)*2 |
Ensemble d'amplificateur de climatisation |
Signal de contacteur de désembueur de lunette arrière |
LIN |
- *1: pour affichage 8 pouce
- *2: pour affichage 7 pouce
