EMPLACEMENT DES PIECES CONSTITUTIVES

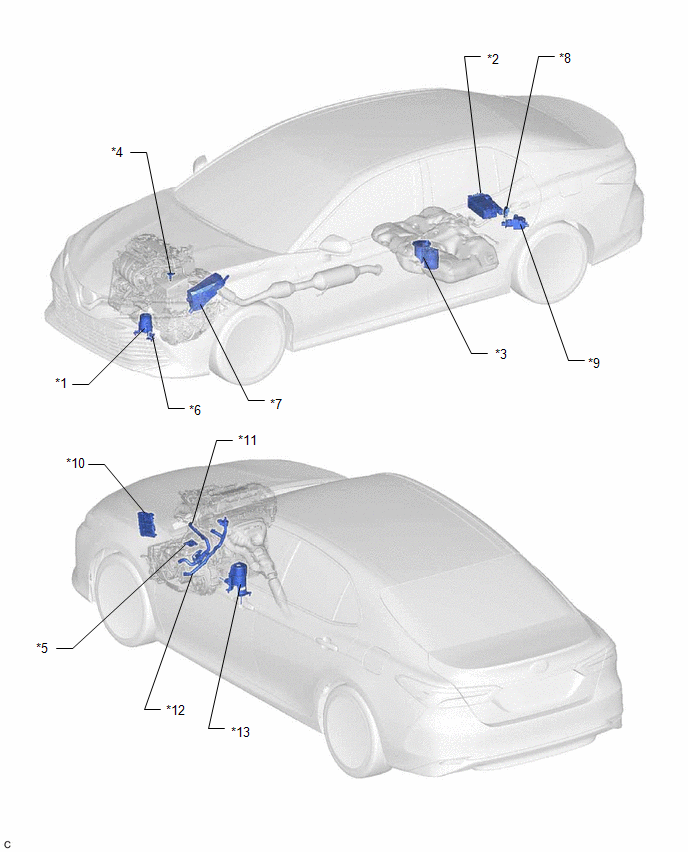

SCHEMA
*1 | SILENTBLOC DE SUPPORT DU MOTEUR AVANT |
*2 | ABSORBEUR DE VAPEURS DE CARBURANT |
*3 | POMPE A CARBURANT (côté basse pression) |
*4 | SOUS-ENSEMBLE DE DEBITMETRE D'AIR MASSIQUE |
*5 | ENSEMBLE DE CONTACTEUR DE POSITION DE STATIONNEMENT/POINT MORT |
*6 | SOUPAPE DE COMMUTATION DE DEPRESSION (pour système actif de suspension du moteur) |
*7 | ENSEMBLE DE BLOC DE RELAIS DE COMPARTIMENT MOTEUR ET DE BLOC DE JONCTION |
*8 | ECU DE COMMANDE DE POMPE A CARBURANT |
*9 | MODULE DE POMPE D'ABSORBEUR DE VAPEURS DE CARBURANT |
*10 | ECM |
*11 | SOUPAPE D'ARRET DE DEBIT (pour commande ATF) (DURITE DE DERIVATION D'EAU N° 1) |
*12 | SOUPAPE D'ARRET DE DEBIT (pour commande de chauffage) (ENSEMBLE DE DURITE DE DERIVATION D'EAU) |
*13 | SILENTBLOC DE SUPPORT DU MOTEUR ARRIERE |
- | - |

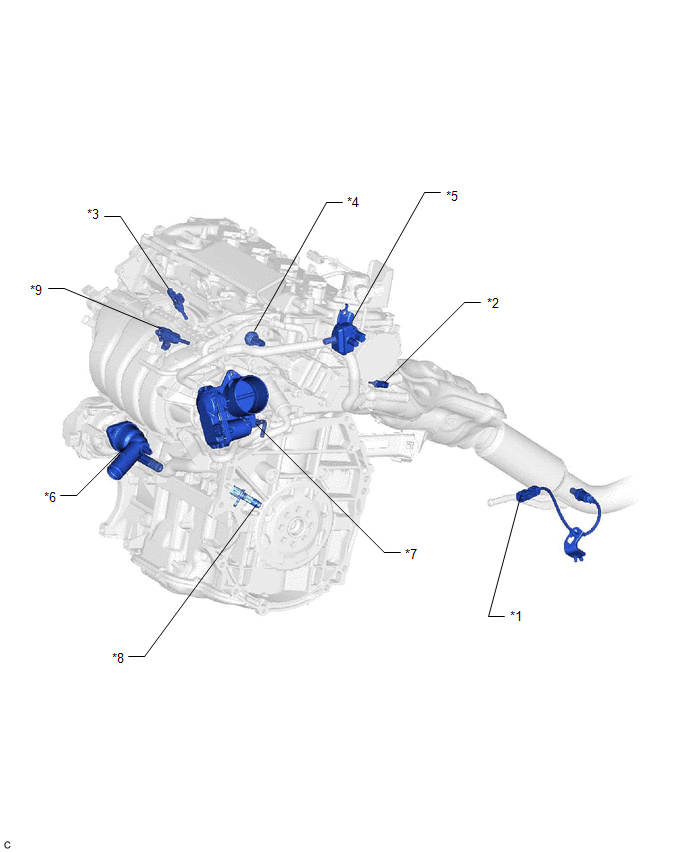

SCHEMA
*1 | CAPTEUR DE RAPPORT AIR/CARBURANT (capteur 2) |
*2 | CAPTEUR DE TEMPERATURE DU LIQUIDE DE REFROIDISSEMENT DU MOTEUR |
*3 | ENSEMBLE D'INJECTEUR DE CARBURANT D'ORIFICE |
*4 | CAPTEUR DE PRESSION DE CARBURANT (SOUS-ENSEMBLE DE TUYAU D'ALIMENTATION EN CARBURANT AVEC CAPTEUR) (pour côté basse pression) |
*5 | SOUPAPE DE COMMUTATION DE DEPRESSION (VSV DE PURGE) |
*6 | SOUS-ENSEMBLE D'ENTREE D'EAU AVEC THERMOSTAT |
*7 | ENSEMBLE DE CORPS DE PAPILLON AVEC MOTEUR |
*8 | CAPTEUR DE POSITION DE VILEBREQUIN |
*9 | ENSEMBLE D'INJECTEUR DE CARBURANT DIRECT |
- |

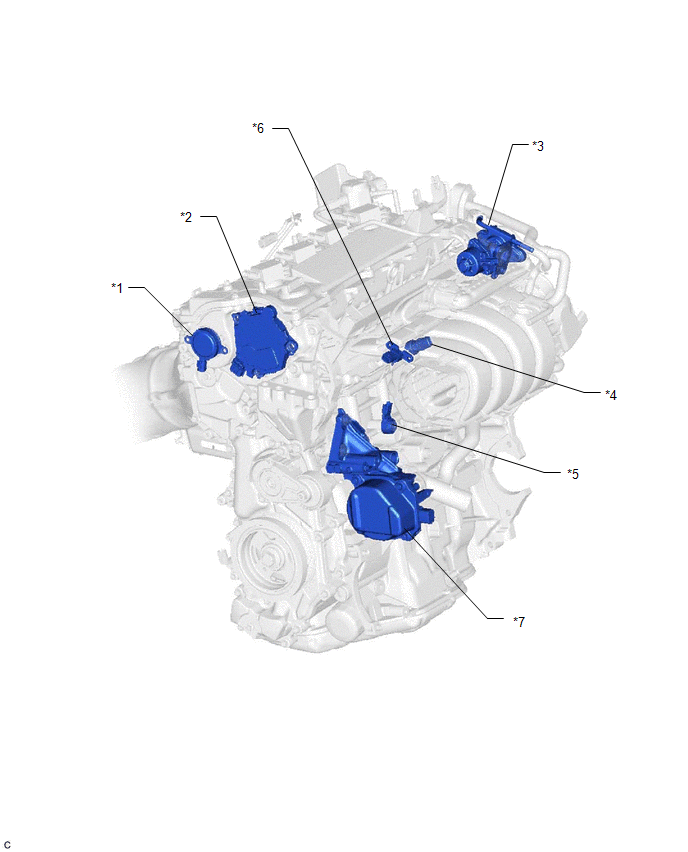

SCHEMA
*1 | ENSEMBLE D'ELECTROVANNE DE COMMANDE D'HUILE DE DISTRIBUTION D'ARBRE A CAMES |
*2 | ENSEMBLE DE MOTEUR DE COMMANDE DE DISTRIBUTION D'ARBRE A CAMES AVEC EDU |
*3 | ENSEMBLE DE SOUPAPE EGR |
*4 | CAPTEUR DE PRESSION DE CARBURANT (côté haute pression) |
*5 | CAPTEUR DE CLIQUETIS |
*6 | CAPTEUR DE PRESSION ABSOLUE AU COLLECTEUR |
*7 | ENSEMBLE DE POMPE A EAU DU MOTEUR (LOGEMENT DE L'ENTREE D'EAU) |
- | - |

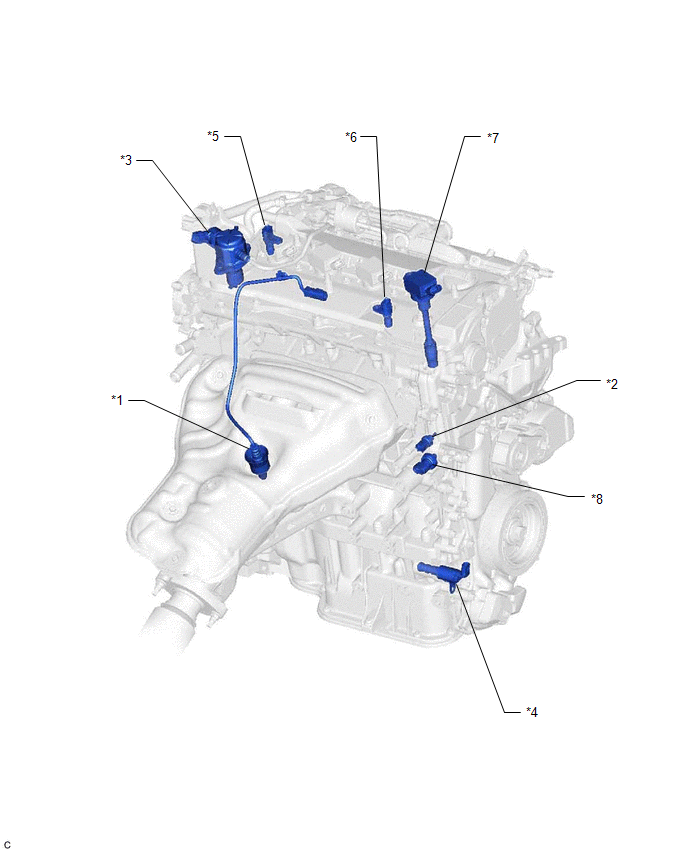

SCHEMA
*1 | CAPTEUR DE RAPPORT AIR/CARBURANT (capteur 1) |
*2 | CAPTEUR DE TEMPERATURE D'HUILE MOTEUR |
*3 | ENSEMBLE DE POMPE A CARBURANT (côté haute pression) |
*4 | ENSEMBLE DE SOUPAPE DE COMMANDE DE PRESSION D'HUILE |
*5 | CAPTEUR DE POSITION D'ARBRE A CAMES (pour arbre à cames d'admission) |
*6 | CAPTEUR DE POSITION D'ARBRE A CAMES (pour arbre à cames d'échappement) |
*7 | ENSEMBLE DE BOBINE D'ALLUMAGE |
*8 | CAPTEUR DE PRESSION D'HUILE (ENSEMBLE DE SONDE DE PRESSION D'HUILE) |

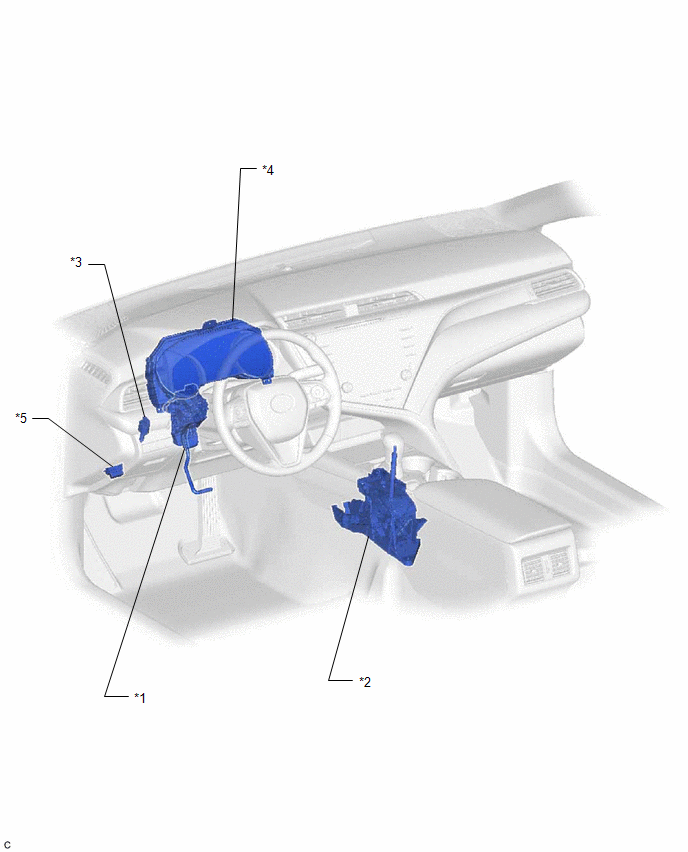

SCHEMA
*1 | ENSEMBLE DE CAPTEUR DE PEDALE D'ACCELERATEUR |
*2 | CONTACTEUR DE COMMANDE DE BOITE DE VITESSES (ENSEMBLE D'UNITE DE COMMANDE DE VERROUILLAGE DE CHANGEMENT DE VITESSE) |
*3 | CONTACTEUR DES FEUX STOP |
*4 | ENSEMBLE DE COMBINE D'INSTRUMENTS |
*5 | DLC3 |
- | - |
