EMPLACEMENT DES PIECES CONSTITUTIVES

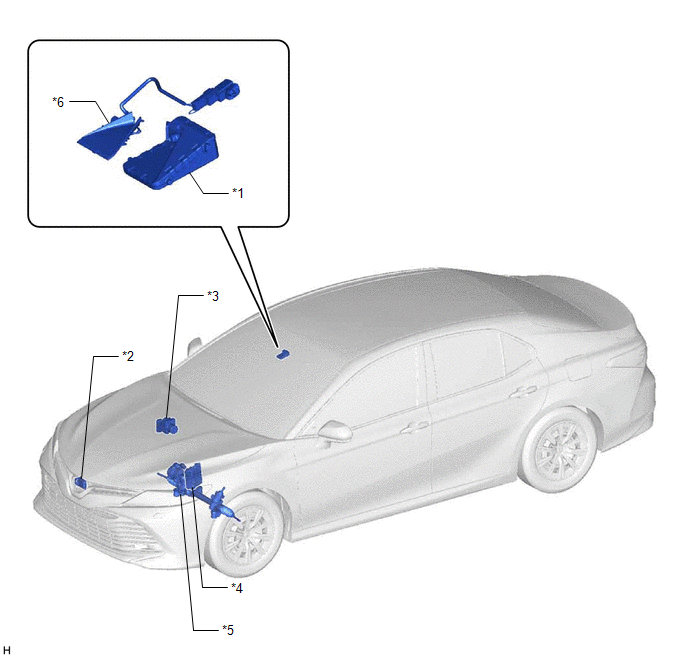

SCHEMA
|
*1 | CAMERA DE RECONNAISSANCE DE MARCHE AVANT |
*2 | ENSEMBLE DE CAPTEUR RADAR A ONDES MILLIMETRIQUES |
|
*3 | ENSEMBLE D'ACTIONNEUR DE FREIN - ECU DE CONTROLE DE DERAPAGE |
*4 | ECM |
|
*5 | ENSEMBLE DE MECANISME DE DIRECTION ASSISTEE A CREMAILLERE - ECU DE DIRECTION ASSISTEE |
*6 | RECHAUFFEUR DE CAMERA (RECONNAISSANCE DE ZONE AVANT DE CAPOT) |

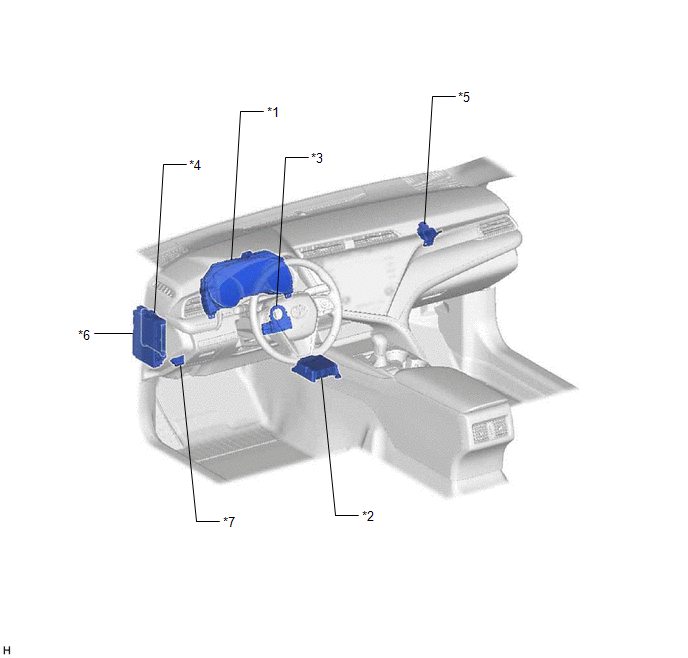

SCHEMA
|
*1 | ENSEMBLE DE COMBINE D'INSTRUMENTS - ECRAN MULTIFONCTION | *2 |
ENSEMBLE DE CAPTEUR D'AIRBAG - CAPTEUR D'EMBARDEE |
|
*3 | CAPTEUR D'ANGLE DE BRAQUAGE |
*4 | ECU DE CARROSSERIE PRINCIPALE (ECU DE CARROSSERIE DU RESEAU MULTIPLEX) |
|
*5 | ECU DU PORTAIL D'ACCES CENTRAL (ECU DU PORTAIL D'ACCES AU RESEAU) |
*6 | ENSEMBLE DE BLOC DE JONCTION DE TABLEAU DE BORD - ECU-IG1 N° 3 |
|
*7 | DLC3 |
- | - |
Mesures De Precaution
Schema Du SystemeErreur de mémoire vive (RAM) du module de commande interne et de mémorisation des données (P060444)
DESCRIPTION DU CONTROLE L'ECM contrôle en permanence l'état de la mémoire interne. Cet autodiagnostic garantit le bon fonctionnement de l'ECM. Le statut de la mémoire de l'ECM est diagnostiqué par une lecture miroir interne des CPU principale et secondaire pour détecter les erreurs de mémoire ...
Verification
VERIFICATION PROCEDURE 1.
VERIFIER LE CONTACTEUR DE COMPTEUR PARTIEL
(a) Mesurer la résistance en fonction de la (des) valeur(s)
indiquée(s) dans le tableau ci-dessous. Résistance standard:
Branchement du tester
Condition Condition
spécifiée
4 (RV) - 1 (E)
...
Depose
DEPOSE MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE: Cette procédure comprend la dépose des boulons à petite tête. Se reporter aux boulons à petite têtes dans les Principaux conseils de réparation afin d'identifier les boulons à petite tête.
Cliquer ici PROCEDURE
1. DEBRANCHE ...
