Toyota Camry Manuel de réparation XV50 (2011–2019): Schema Du Systeme

Toyota Camry Manuel de réparation XV50 (2011–2019) / Moteur, Système hybride / Regulateur De Vitesse / Systeme De Camera De Reconnaissance De Marche Avant / Schema Du Systeme

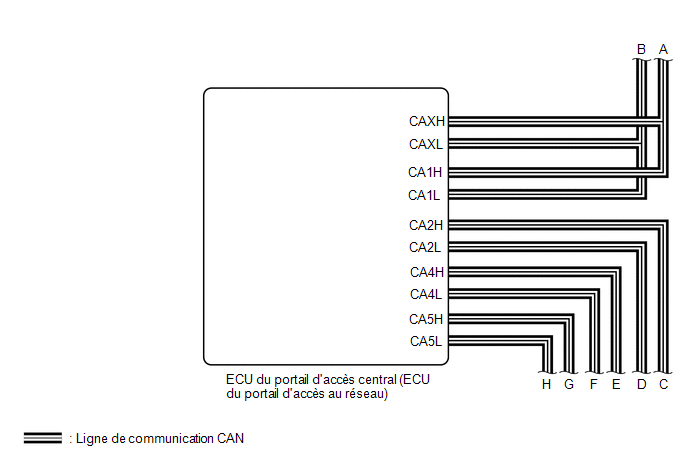

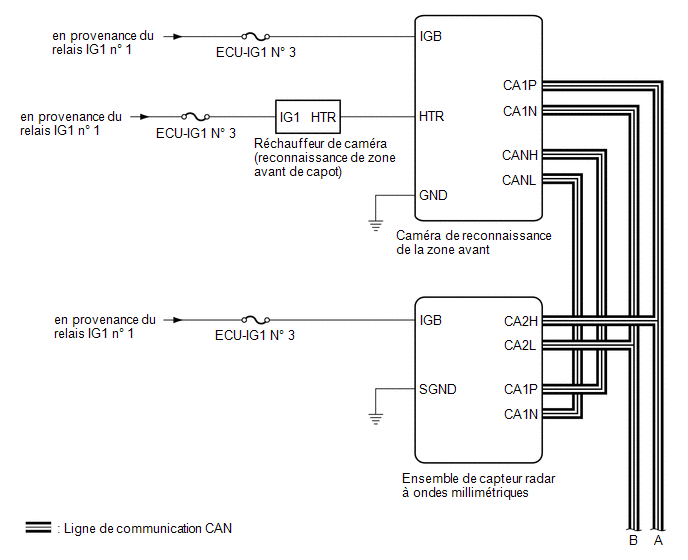

SCHEMA DU SYSTEME

Tableau de communication

Emetteur

Récepteur

Signal

Ligne

Caméra de reconnaissance de la zone avant

Ensemble de capteur radar à ondes millimétriques
  • Signal de reconnaissance d'obstacle avant
  • Signal de distance

CAN

ECU de carrosserie principale (ECU de carrosserie de réseau multiplex)
  • Signal de commande des feux de route automatique

Ensemble de capteur radar à ondes millimétriques

Caméra de reconnaissance de la zone avant
  • Signal d'alarme à action préventive
  • Signal de fonctionnement du freinage à action préventive

ECM
  • Signal de rapport engagé
  • Signal d'information des OBD
  • Informations de spécification du véhicule (informations 2WD / 4WD)
  • Signal de pourcentage d'angle d'ouverture d'accélérateur

ECU de carrosserie principale (ECU de carrosserie de réseau multiplex)
  • Informations sur les caractéristiques du véhicule (destination)

ECU de contrôle de dérapage (ensemble d'actionneur de frein)
  • Signal de vitesse du véhicule
  • Signal du capteur d'embardée du véhicule

Capteur d'embardée (ensemble de capteur d'airbag)
  • Signal du capteur d'embardée du véhicule
Emplacement Des Pieces Constitutives
EMPLACEMENT DES PIECES CONSTITUTIVES SCHEMA *1 CAMERA DE RECONNAISSANCE DE MARCHE AVANT *2 ENSEMBLE DE CAPTEUR RADAR A ONDES MILLIMETRIQUES *3 ENSEMBLE D'ACTIONNEUR DE FREIN - ECU DE CONTROLE DE DERAPAGE *4 E ...

Comment Utiliser La Recherche De Pannes
MESURE DE PRECAUTION / REMARQUE / CONSEIL CONSEIL: Suivre la procédure suivante pour effectuer la recherche de pannes du système de caméra de reconnaissance de zone avant. *: Utiliser le Techstream. PROCEDURE 1. VEHIC ...
