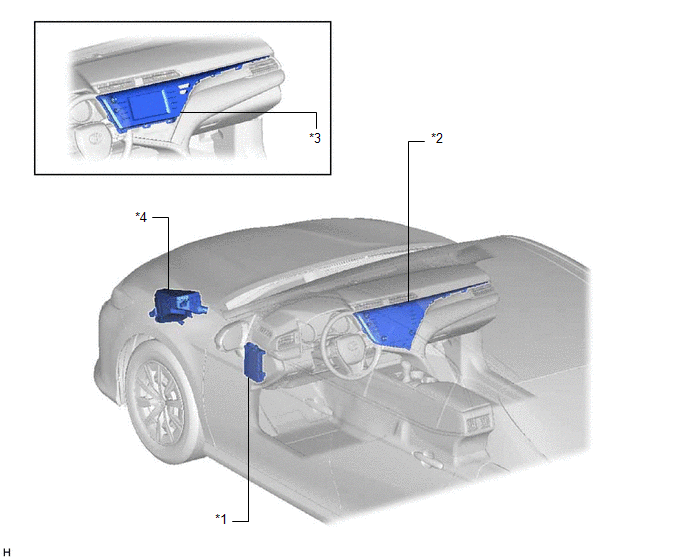

EMPLACEMENT DES PIECES CONSTITUTIVES
SCHEMA
|
*1 | ENSEMBLE DE BLOC DE JONCTION DE TABLEAU DE BORD - FUSIBLE ECU-IG1 N° 4 - FUSIBLE RADIO (sans contacteur (SOS) manuel) - FUSIBLE ECU-ACC |
*2 | ENSEMBLE D'AUTORADIO ET DE SYSTEME D'AFFICHAGE (pour affichage de type 8 pouce) |
|
*3 | ENSEMBLE D'AUTORADIO ET DE SYSTEME D'AFFICHAGE (pour affichage de type 7 pouce) |
*4 | ENSEMBLE DE BLOC DE RELAIS DE COMPARTIMENT MOTEUR ET DE BLOC DE JONCTION - TV FUSE (avec contacteur (SOS) manuel) |
