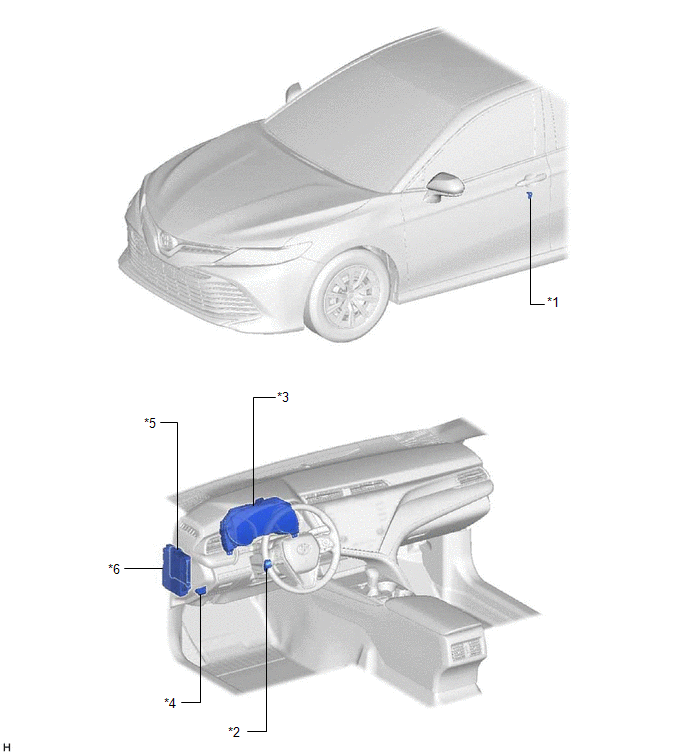

EMPLACEMENT DES PIECES CONSTITUTIVES
SCHEMA
|
*1 | ENSEMBLE DE CONTACTEUR D'ECLAIRAGE DE SEUIL DE PORTE AVANT (pour côté gauche) |
*2 | ENSEMBLE DE CONTACTEUR D'AVERTISSEMENT DE DEVERROUILLAGE |
|
*3 | ENSEMBLE DE COMBINE D'INSTRUMENTS |
*4 | DLC3 |
|
*5 | ECU DE CARROSSERIE PRINCIPALE (ECU DE CARROSSERIE DU RESEAU MULTIPLEX) |
*6 | ENSEMBLE DE BLOC DE JONCTION DE TABLEAU DE BORD - FUSIBLE ECU-ACC - FUSIBLE ECU-IG1 N° 4 - FUSIBLE ECU-DCC N° 2 |
Mesures De Precaution
Schema Du SystemeData List / Active Test
DATA LIST / ACTIVE TEST DATA LIST REMARQUE:
Dans le tableau ci-dessous, les valeurs reprises sous "Conditions normales"
sont des valeurs de référence. Ne pas se baser uniquement sur ces valeurs de
référence pour déterminer si une pièce est défectueuse ou non. CONSEIL:
La Data Li ...
Circuit du contacteur d'allumage
DESCRIPTION L'ECU de carrosserie principale (ECU de
carrosserie de réseau multiplex) détermine la position du contacteur
d'allumage(LOCK, ACC, ON) en fonction des signaux provenant du circuit IG et
ACC. SCHEMA DE CABLAGE
MESURE DE
PRECAUTION / REMARQUE / CONSEIL REMARQUE: Vérifier l ...
Emplacement Des Pieces Constitutives
EMPLACEMENT DES PIECES CONSTITUTIVES SCHEMA
*1 ENSEMBLE DE BLOC DE
JONCTION DE TABLEAU DE BORD - FUSIBLE ECU-IG1 N° 4 - FUSIBLE
RADIO (sans contacteur (SOS) manuel) - FUSIBLE ECU-ACC
*2 ENSEMBLE D'AUTORADIO ET
DE SYSTEME D'AFFICHAGE (pour affichage de type 8 pouce) ...
