ESSAI DE CHANGEMENT MANUEL DE RAPPORT
ESSAI DE CHANGEMENT MANUEL DE RAPPORT
CONSEIL:

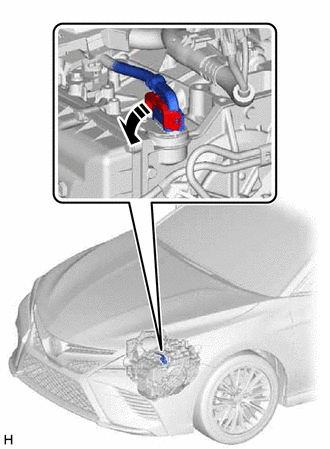

(a) Débrancher le connecteur du câble de boîte de vitesses.
CONSEIL:
Il est possible de désactiver la commande de changement de vitesse électrique en débranchant le câble de boîte de vitesses. Les rapports peuvent alors être changés mécaniquement avec le levier de changement de vitesse.
(b) Conduire le véhicule avec le connecteur de câble de boîte de vitesse débranché. Déplacer le levier de changement de vitesse sur chaque position pour vérifier si le rapport change comme indiqué dans le tableau ci-dessous.
|
Position du levier de changement de vitesse |
Vitesse |
|---|---|
| P |
P |
| R |
R |
| D |
5ème Aucun changement de vitesse (les rapports ne changent pas) |
(c) Brancher le connecteur du câble de boîte de vitesses.
(d) Supprimer les DTC.
Cliquer ici .gif)
