DESCRIPTION

Lorsque le contacteur de rétroviseur chauffant (contacteur de désembueur de lunette arrière) sur l'ensemble d'autoradio et de système d'affichage*1 ou l'ensemble de commande de climatisation*2 est enfoncé, le signal de fonctionnement est envoyé à l'ensemble d'amplificateur de climatisation via la communication CAN*1 ou via la communication LIN*2. Lorsque l'ensemble d'amplificateur de climatisation reçoit le signal, il active le relais DEF pour que celui-ci actionne les rétroviseurs chauffants.

*1: pour affichage 8 pouce
*2: pour affichage 7 pouce

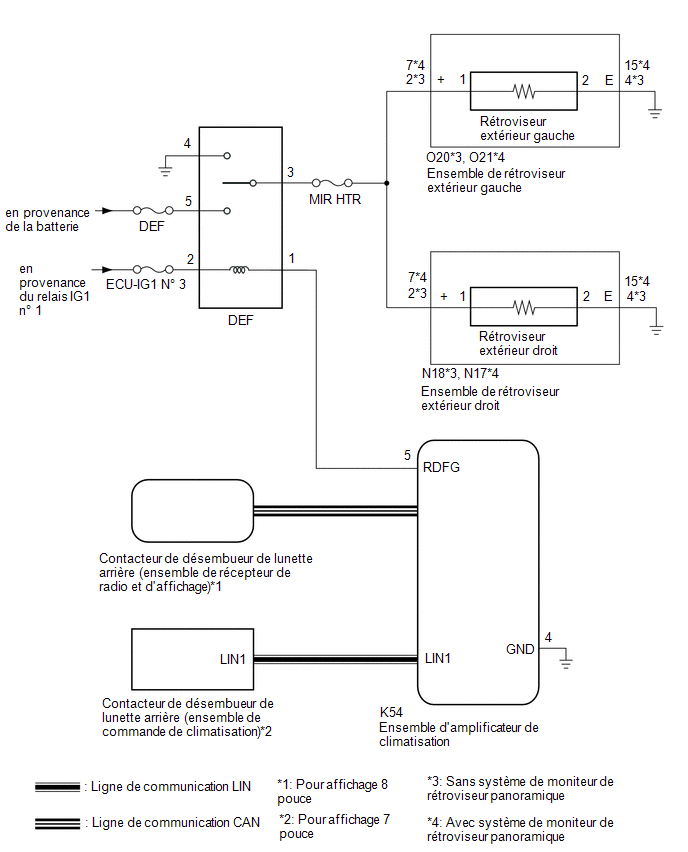

SCHEMA DE CABLAGE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

REMARQUE:

Le système de commande de rétroviseur électrique utilise le système de communication CAN. Vérifier les fonctions de communication en suivant la procédure décrite à la section Comment utiliser la recherche de pannes. Procéder à la recherche de pannes du système de commande de rétroviseur électrique après s'être assuré que les systèmes de communication fonctionnent correctement.
Vérifier les fusibles pour les circuits liés à ce système avant d'effectuer la procédure suivante.
Si la tension de batterie est basse, il se peut que la fonction du rétroviseur chauffant ne fonctionne pas. Dans ce cas, vérifier l'élément de la Data List "Battery de commande Count (ECU de carrosserie)".
Cliquer ici

PROCEDURE

1.	EFFECTUER L'ACTIVE TEST A L'AIDE DU TECHSTREAM

(a) Brancher le Techstream sur le DLC3.

(b) Mettre le contacteur d'allumage en position ON.

(d) Sélectionner les menus suivants: Body Electrical / Air Conditioner / Active Test.

(e) Effectuer l'Active Test en suivant les indications du Techstream.

Body Electrical > Air Conditioner > Active Test

Affichage du tester	Objet de la mesure	Plage de commande	Note de diagnostic
Defogger Relay (Rear)	Rétroviseur chauffant	OFF ou ON	-

Body Electrical > Air Conditioner > Active Test

Affichage du tester
Defogger Relay (Rear)

Résultat:

Résultat	Passer au point
Le fonctionnement du rétroviseur chauffant des deux rétroviseurs n'est pas normal	A
Le fonctionnement du rétroviseur chauffant du rétroviseur droit n'est pas normal	B
Le fonctionnement du rétroviseur chauffant du rétroviseur gauche n'est pas normal	C

PASSER AU POINT 4

PASSER AU POINT 6

2.	VERIFIER LE SYSTEME DE DESEMBUAGE DE VITRE

(a) Vérifier le fonctionnement du système de désembueur de lunette.

Cliquer ici

OK:

Le système de désembueur de vitre fonctionne normalement.

MAL

PASSER AU SYSTEME DE DESEMBUAGE DE VITRE

3.	VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (RELAIS DEF - ENSEMBLE DE RETROVISEUR EXTERIEUR DROIT/GAUCHE - MASSE DE CARROSSERIE)

(a) Déposer le relais DEF du bloc de relais de compartiment moteur et de l'ensemble de bloc de jonction.

(b) Débrancher le connecteur N18*1 ou N17*2 de l'ensemble de rétroviseur extérieur droit.

(d) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester	Condition	Condition spécifiée
Borne 3 du support de relais DEF (+) - O20-2 (+)1 ou O21-7 (+)2	En permanence	En dessous de 1 Ω
Borne 3 du support de relais DEF (+) - N18-2 (+)1 ou N17-7 (+)2	En permanence	En dessous de 1 Ω
Borne de support de relais DEF-3 - Masse de carrosserie	En permanence	10 kΩ minimum

*1: sans système de moniteur de rétroviseur panoramique
*2: avec système de moniteur de rétroviseur panoramique

UTILISER LA METHODE DE SIMULATION POUR EFFECTUER LA VERIFICATION

MAL

REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR

4.	VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (RELAIS DEF - ENSEMBLE DE RETROVISEUR EXTERIEUR DROIT - MASSE DE CARROSSERIE)

(a) Déposer le relais DEF du bloc de relais de compartiment moteur et de l'ensemble de bloc de jonction.

(b) Débrancher le connecteur N18*1 ou N17*2 de l'ensemble de rétroviseur extérieur droit.

(d) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester	Condition	Condition spécifiée
Borne 3 du support de relais DEF (+) - N18-2 (+)1 ou N17-7 (+)2	En permanence	En dessous de 1 Ω
N18-4 (E)1 ou N17-15 (E)2 - Masse de carrosserie	En permanence	En dessous de 1 Ω
N18-2 (+)1 ou N17-7 (+)2 - Masse de carrosserie	En permanence	10 kΩ minimum
Borne de support de relais DEF-3 - Masse de carrosserie	En permanence	10 kΩ minimum

*1: sans système de moniteur de rétroviseur panoramique
*2: avec système de moniteur de rétroviseur panoramique

MAL

REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR

5.	VERIFIER LE RETROVISEUR EXTERIEUR DROIT

(a) Déposer le rétroviseur extérieur droit.

Cliquer ici

(b) Vérifier le rétroviseur extérieur droit.

Cliquer ici

OK:

Le rétroviseur extérieur droit est normal.

REMPLACER L'ENSEMBLE DE RETROVISEUR EXTERIEUR DROIT

MAL

REMPLACER LE RETROVISEUR EXTERIEUR DROIT

6.	VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (RELAIS DEF - ENSEMBLE DE RETROVISEUR EXTERIEUR GAUCHE - MASSE DE CARROSSERIE)

(a) Déposer le relais DEF du bloc de relais de compartiment moteur et de l'ensemble de bloc de jonction.

(b) Débrancher le connecteur O20*1 ou O21*2 de l'ensemble de rétroviseur extérieur gauche.

(d) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester	Condition	Condition spécifiée
Borne 3 du support de relais DEF (+) - O20-2 (+)1 ou O21-7 (+)2	En permanence	En dessous de 1 Ω
O20-4 (E)1 ou O21-15 (E)2 - Masse de carrosserie	En permanence	En dessous de 1 Ω
O20-2 (+)1 ou O21-7 (+)2 - Masse de carrosserie	En permanence	10 kΩ minimum
Borne de support de relais DEF-3 - Masse de carrosserie	En permanence	10 kΩ minimum

*1: sans système de moniteur de rétroviseur panoramique
*2: avec système de moniteur de rétroviseur panoramique

MAL

REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR

7.	VERIFIER LE RETROVISEUR EXTERIEUR GAUCHE

(a) Déposer l'ensemble de rétroviseur extérieur gauche.

Cliquer ici

(b) Vérifier le rétroviseur extérieur gauche.

Cliquer ici

OK:

Le rétroviseur extérieur gauche est normal.

REMPLACER L'ENSEMBLE DE RETROVISEUR EXTERIEUR GAUCHE

MAL

REMPLACER LE RETROVISEUR EXTERIEUR GAUCHE
