DESCRIPTION
Le témoin SRS est logé sur l'ensemble de combiné d'instruments.
Lorsque le SRS est normal, le témoin SRS s'allume pendant environ 6 secondes lorsque le contacteur du moteur est amené de la position OFF à la position ON puis il s'éteint automatiquement.
Si le système SRS présente un dysfonctionnement, le témoin SRS s'allume pour informer le conducteur qu'il y a un problème.
Si un dysfonctionnement se produit dans l'ensemble de capteur d'airbag, l'ensemble de combiné d'instruments ou le faisceau de câbles branché sur l'ensemble de capteur d'airbag ou l'ensemble de combiné d'instruments, le témoin SRS s'allume.
Le SRS est équipé d'un circuit d'augmentation de la tension (convertisseur DC-DC) placé dans l'ensemble de capteur d'airbag et destiné à réagir en cas de chute de la tension d'alimentation.
Lorsque la tension de la batterie chute, le circuit d'augmentation de la tension (convertisseur DC-DC) intervient pour augmenter la tension du système SRS de manière à atteindre une tension normale. En outre, lorsque la tension chute, le témoin SRS s'allume.
Un dysfonctionnement qui se produit dans ce circuit n'est pas enregistré dans l'ensemble de capteur d'airbag. Le témoin SRS s'éteint automatiquement dès que la tension d'alimentation revient à un niveau normal.
Le signal d'activation du témoin SRS est transmis depuis l'ensemble de capteur d'airbag vers l'ensemble de combiné d'instruments via le système de communication CAN.

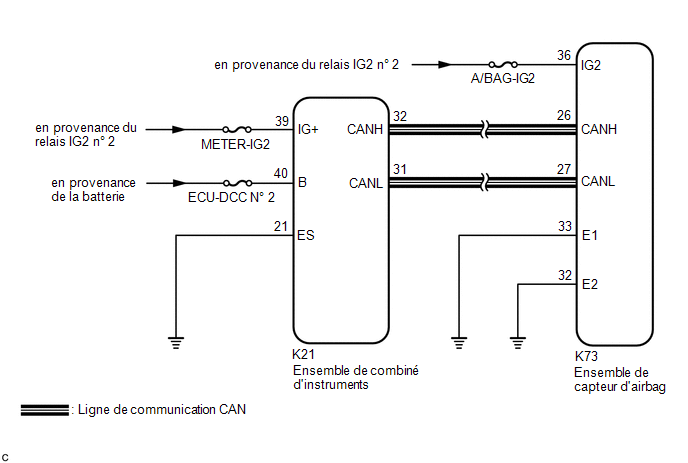

SCHEMA DE CABLAGE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE:
Cliquer ici
PROCEDURE
|
1. | VERIFIER LE FONCTIONNEMENT DU TEMOIN SRS |
(a) Mettre le contacteur d'allumage en position ON, et vérifier l'état du témoin SRS.
CONSEIL:
La vérification primaire dure environ 6 secondes après avoir mis le contacteur d'allumage en position ON.
Résultat:
|
Résultat | Passer au point |
|---|---|
|
Après la période de vérification primaire, le témoin SRS reste allumé. |
A |
| Après la période de vérification primaire, le témoin SRS est mis en position OFF et se met à nouveau en position ON. |
B |
| B | |
PASSER AU POINT 6 |
|
|
2. | VERIFIER LA TENSION DE LA BATTERIE |
(a) Mesurer la tension de la batterie.
Tension standard:
11 à 14 V
| MAL | |
VERIFIER LE SYSTEME DE CHARGE ET LA BATTERIE |
|
|
3. | VERIFIER LE CONNECTEUR |
(a) Mettre le contacteur d'allumage en position OFF.
(b) Débrancher le câble de la borne négative (-) de la batterie.
ATTENTION:
Attendre au moins 90 secondes après avoir débranché le câble de la borne négative (-) de la batterie pour désactiver le système SRS.
(c) Vérifier si le connecteur est correctement raccordé au capteur d'airbag.
OK:
Le connecteur est bien raccordé.
CONSEIL:
Si le connecteur n'est pas branché correctement, le rebrancher et passer à la vérification suivante.
(d) Débrancher le connecteur de l'ensemble de capteur d'airbag.
(e) Vérifier si les bornes du connecteur ne sont ni déformées ni endommagées.
OK:
Les bornes ne sont ni déformées ni endommagées.
| MAL | |
REMPLACER LE FAISCEAU DE CABLES |
|
|
4. | VERIFIER LE FAISCEAU DE CABLES (ENSEMBLE DE CAPTEUR D'AIRBAG - MASSE DE CARROSSERIE) |
| (a) Brancher le câble sur la borne négative (-) de la batterie. |
|
(b) Mettre le contacteur d'allumage en position ON.
(c) Faire fonctionner toutes les pièces constitutives des systèmes électriques (désembueur, essuie-glaces, phares, soufflante de chauffage, etc.).
(d) Mesurer la tension en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Tension standard:
|

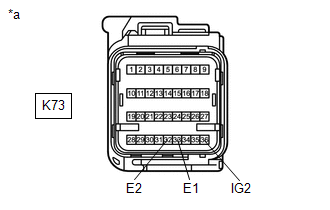

Branchement du tester |
Condition | Condition spécifiée |
|---|---|---|
|
K73-36 (IG2) - Masse de carrosserie |
Contacteur d'allumage en position ON |
8 à 16 V |
(e) Mettre le contacteur d'allumage en position OFF.
(f) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
|
Branchement du tester |
Condition | Condition spécifiée |
|---|---|---|
|
K73-33 (E1) - Masse de carrosserie |
En permanence | En dessous de 1 Ω |
|
K73-32 (E2) - Masse de carrosserie |
En permanence | En dessous de 1 Ω |
| MAL | |
REMPLACER LE FAISCEAU DE CABLES |
|
|
5. | VERIFIER LE TEMOIN SRS |
(a) Mettre le contacteur d'allumage en position ON, et vérifier l'état du témoin SRS.
OK:
Après la période de vérification primaire, le témoin SRS s'éteint pendant environ 10 secondes et se rallume ensuite.
CONSEIL:
La période de vérification primaire dure environ 6 secondes après la mise en position ON du contacteur d'allumage.
| OK | |
REMPLACER L'ENSEMBLE DE CAPTEUR D'AIRBAG |
| MAL | |
REMPLACER L'ENSEMBLE DE COMBINE D'INSTRUMENTS |
|
6. | VERIFIER LE SYSTEME DE COMMUNICATION CAN |
(a) A l'aide du Techstream, vérifier si le système de communication CAN fonctionne normalement.
OK:
Le système de communication CAN fonctionne normalement.
CONSEIL:
Se reporter à la vérification du bus de communication du système de communication CAN.
Cliquer ici
| MAL | |
PASSER AU SYSTEME DE COMMUNICATION CAN |
|
|
7. | VERIFIER LA TENSION DE LA BATTERIE |
(a) Mesurer la tension de la batterie.
Tension standard:
11 à 14 V
| MAL | |
VERIFIER LE SYSTEME DE CHARGE ET LA BATTERIE |
|
|
8. | VERIFIER LE CONNECTEUR |
(a) Mettre le contacteur d'allumage en position OFF.
(b) Débrancher le câble de la borne négative (-) de la batterie.
ATTENTION:
Attendre au moins 90 secondes après avoir débranché le câble de la borne négative (-) de la batterie pour désactiver le système SRS.
(c) Vérifier si le connecteur est correctement raccordé au capteur d'airbag.
OK:
Le connecteur est bien raccordé.
CONSEIL:
Si le connecteur n'est pas branché correctement, le rebrancher et passer à la vérification suivante.
(d) Débrancher le connecteur de l'ensemble de capteur d'airbag.
(e) Vérifier si les bornes du connecteur ne sont ni déformées ni endommagées.
OK:
Les bornes ne sont ni déformées ni endommagées.
| MAL | |
REMPLACER LE FAISCEAU DE CABLES |
|
|
9. | VERIFIER LE FAISCEAU DE CABLES (ENSEMBLE DE CAPTEUR D'AIRBAG - MASSE DE CARROSSERIE) |
| (a) Brancher le câble sur la borne négative (-) de la batterie. |
|
(b) Mettre le contacteur d'allumage en position ON.
(c) Faire fonctionner toutes les pièces constitutives des systèmes électriques (désembueur, essuie-glaces, phares, soufflante de chauffage, etc.).
(d) Mesurer la tension en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Tension standard:
|
Branchement du tester |
Condition | Condition spécifiée |
|---|---|---|
|
K73-36 (IG2) - Masse de carrosserie |
Contacteur d'allumage en position ON |
8 à 16 V |
(e) Mettre le contacteur d'allumage en position OFF.
(f) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
|
Branchement du tester |
Condition | Condition spécifiée |
|---|---|---|
|
K73-33 (E1) - Masse de carrosserie |
En permanence | En dessous de 1 Ω |
|
K73-32 (E2) - Masse de carrosserie |
En permanence | En dessous de 1 Ω |
| MAL | |
REMPLACER LE FAISCEAU DE CABLES |
|
|
10. | VERIFIER LE CONNECTEUR |
(a) Débrancher le câble de la borne négative (-) de la batterie.
ATTENTION:
Attendre au moins 90 secondes après avoir débranché le câble de la borne négative (-) de la batterie pour désactiver le système SRS.
(b) Vérifier si le connecteur est bien raccordé à l'ensemble de combiné d'instruments.
OK:
Le connecteur est bien raccordé.
CONSEIL:
Si le connecteur n'est pas branché correctement, le rebrancher et passer à la vérification suivante.
(c) Débrancher le connecteur de l'ensemble de combiné d'instruments.
(d) Vérifier si les bornes du connecteur ne sont ni déformées ni endommagées.
OK:
Les bornes ne sont ni déformées ni endommagées.
| MAL | |
REPARER OU REMPLACER LE CONNECTEUR |
|
|
11. | VERIFIER LE FAISCEAU DE CABLES (ENSEMBLE DE COMBINE D'INSTRUMENTS - MASSE DE CARROSSERIE) |
| (a) Brancher le câble sur la borne négative (-) de la batterie. |
|
(b) Mettre le contacteur d'allumage en position ON.
(c) Mesurer la tension en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Tension standard:
|

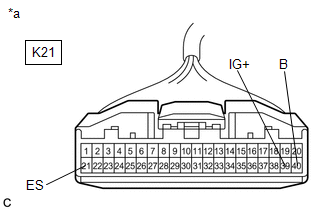

Branchement du tester |
Condition | Condition spécifiée |
|---|---|---|
|
K21-39 (IG+) - Masse de carrosserie |
Contacteur d'allumage en position ON |
11 à 14 V |
|
K21-40 (B) - Masse de carrosserie |
En permanence | 11 à 14 V |
(d) Mettre le contacteur d'allumage en position OFF.
(e) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
|
Branchement du tester |
Condition | Condition spécifiée |
|---|---|---|
|
K21-21 (ES) - Masse de carrosserie |
En permanence | En dessous de 1 Ω |
| MAL | |
REPARER OU REMPLACER LE FAISCEAU DE CABLES |
|
|
12. | VERIFIER LE TEMOIN SRS |
(a) Débrancher le câble de la borne négative (-) de la batterie.
ATTENTION:
Attendre au moins 90 secondes après avoir débranché le câble de la borne négative (-) de la batterie pour désactiver le système SRS.
(b) Raccorder le connecteur à l'ensemble de combiné d'instruments.
(c) Brancher le câble sur la borne négative (-) de la batterie.
(d) Mettre le contacteur d'allumage en position ON, et vérifier l'état du témoin SRS.
OK:
Après la période de vérification primaire, le témoin SRS s'éteint pendant environ 10 secondes et se rallume ensuite.
CONSEIL:
La période de vérification primaire dure environ 6 secondes après la mise en position ON du contacteur d'allumage.
| OK | |
REMPLACER L'ENSEMBLE DE CAPTEUR D'AIRBAG |
| MAL | |
REMPLACER L'ENSEMBLE DE COMBINE D'INSTRUMENTS |
