Toyota Camry Manuel de réparation XV50 (2011–2019): Message de perte de la communication avec l'alternateur (P161A87)

Toyota Camry Manuel de réparation XV50 (2011–2019) / Source d alimentation électrique, Réseau / A25a-fks Batterie / Charge / Systeme De Charge / Message de perte de la communication avec l'alternateur (P161A87)

DESCRIPTION

L'ECM communique avec l'ensemble de générateur via la communication LIN. Si une erreur de communication LIN est détectée, l'ECM enregistre ce DTC.

N° de DTC	Objet de la détection	Condition de détection du DTC	Organe incriminé	Avertissement indiqué	Mémoire	Remarque
P161A87	Message de perte de la communication avec l'alternateur	Arrêt de communication de l'ECM ou de l'ensemble de générateur pendant environ 17 minutes minimum avec le contacteur d'allumage en position ON; (logique de détection à 1 cycle(s))	Faisceau de câbles et connecteur Ensemble de générateur ECM	Le témoin de charge ne s'affiche pas	DTC enregistré	Code SAE: P161A

N° de DTC

Objet de la détection

Condition de détection du DTC

Organe incriminé

Avertissement indiqué

Mémoire

Remarque

P161A87

Message de perte de la communication avec l'alternateur

Arrêt de communication de l'ECM ou de l'ensemble de générateur pendant environ 17 minutes minimum avec le contacteur d'allumage en position ON;

(logique de détection à 1 cycle(s))

Faisceau de câbles et connecteur
Ensemble de générateur
ECM

Le témoin de charge ne s'affiche pas

DTC enregistré

Code SAE: P161A

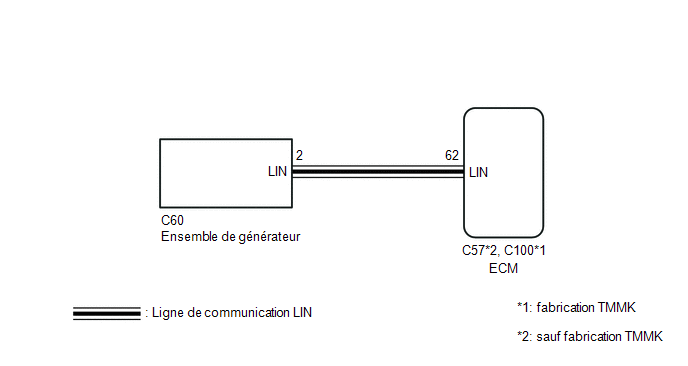

SCHEMA DE CABLAGE

PROCEDURE

1.	VERIFIER LE SYSTEME DE CHARGE

(a) Vérifier le système de charge.

Cliquer ici

INCORRECT

REPARER OU REMPLACER LE SYSTEME DE CHARGE

2.	VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (ECM - ENSEMBLE DE GENERATEUR)

(a) Débrancher le connecteur C57*2 ou C100*1 d'ECM.

*1: fabrication TMMK
*2: sauf fabrication TMMK

(b) Débrancher le connecteur C60 de l'ensemble de générateur.

Résistance standard:

fabrication TMMK

Branchement du tester	Condition	Condition spécifiée
C100-62 (LIN) - C60-2 (LIN)	En permanence	En dessous de 1 Ω
C100-62 (LIN) ou C60-2 (LIN) - Masse de carrosserie	En permanence	10 kΩ minimum

sauf fabrication TMMK

Branchement du tester	Condition	Condition spécifiée
C57-62 (LIN) - C60-2 (LIN)	En permanence	En dessous de 1 Ω
C57-62 (LIN) ou C60-2 (LIN) - Masse de carrosserie	En permanence	10 kΩ minimum

REMPLACER L'ENSEMBLE DE GENERATEUR

INCORRECT

REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR

Verification Sur Vehicule

VERIFICATION SUR VEHICULE MESURE DE PRECAUTION / REMARQUE / CONSEIL REMARQUE: Si la batterie est faible ou si le moteur démarre difficilement, recharger la batterie et recommencer les vérifications avant de remettre le véhicule au client. PROCE ...

Dysfonctionnement de charge

PROCEDURE 1. VERIFIER LA POULIE DE GENERATEUR AVEC EMBRAYAGE (VERIFICATION SUR VEHICULE) (a) Faire démarrer le moteur et vérifier visuellement si l'ensemble de rotor de générateur (ventilateur) dans l'ensemble de générateur fonc ...
