PROCEDURE
|
1. | VERIFIER LA POULIE DE GENERATEUR AVEC EMBRAYAGE (VERIFICATION SUR VEHICULE) |
(a) Faire démarrer le moteur et vérifier visuellement si l'ensemble de rotor de générateur (ventilateur) dans l'ensemble de générateur fonctionne.
OK:
L'ensemble de rotor de générateur (ventilateur) fonctionne.
| INCORRECT | .gif) |
REMPLACER LA POULIE DE GENERATEUR AVEC EMBRAYAGE |
|
|
2. | VERIFIER LA POULIE DE GENERATEUR AVEC EMBRAYAGE (UNITE DE VERIFICATION) |
(a) Déposer l'ensemble de générateur.
Cliquer ici
.gif)
(b) Vérifier les conditions de pose du cache de la poulie de générateur.
OK:
Le capuchon de poulie de générateur n'est pas desserré et aucune pièce ne manque.
(c) S'assurer de l'absence de formation de particules en raison de la friction (pour poulie de type sec) ou de fuite de graisse (pour poulie de type humide).
OK:
Il n'y a pas de grande quantité de particules présentes (pour poulie de type sec) ou de fuites de graisse (pour poulie de type humide).
(d) Vérifier l'alignement correct de la poulie de générateur avec embrayage (interférence avec l'ensemble de générateur).
OK:
La poulie de générateur avec embrayage n'est pas mal alignée (pas d'interférence avec l'ensemble de générateur).

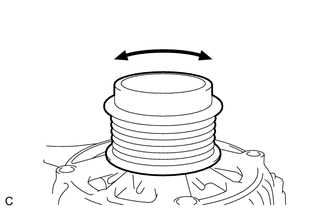

| (e) Faire tourner la poulie de générateur avec embrayage à la main dans le sens des aiguilles d'une montre et dans le sens inverse des aiguilles d'une montre et vérifier s'il y a des parasites. OK: Aucun parasite n'est émis en le faisant tourner dans n'importe quel sens. |
|
(f) Faire tourner la poulie de générateur avec embrayage à la main dans le sens des aiguilles d'une montre et dans le sens inverse des aiguilles d'une montre et vérifier visuellement s'il y a une ovalisation.
OK:
La poulie de générateur avec embrayage ne présente pas d'ovalisation.

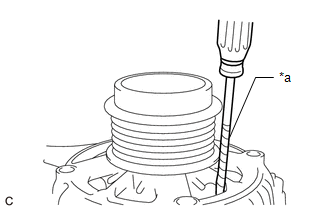

| (g) Maintenir l'ensemble de rotor de générateur (ventilateur) au niveau de l'ensemble de générateur à l'aide d'un tournevis dont la pointe a été préalablement entourée de ruban adhésif de protection, et s'assurer que la poulie de générateur d'embrayage se bloque lorsqu'elle est tournée dans le sens des aiguilles d'une montre et qu'elle tourne librement lorsqu'elle est tournée dans le sens inverse des aiguilles d'une montre. OK: La poulie de générateur avec embrayage se bloque lorsqu'elle est tournée dans le sens des aiguilles d'une montre et bouge librement lorsqu'elle est tournée dans le sens contraire. |
|
| OK | |
REPARER OU REMPLACER L'ENSEMBLE DE GENERATEUR
|
| INCORRECT | |
REMPLACER LA POULIE DE GENERATEUR AVEC EMBRAYAGE |
