Toyota Camry Manuel de réparation XV50 (2011–2019): Mesures De Precaution

MESURES DE PRECAUTION

MESURES DE PRECAUTION RELATIVES AU DEBRANCHEMENT DU CABLE DE LA BORNE NEGATIVE DE LA BATTERIE

REMARQUE:

Lorsque le câble a été débranché de la borne négative (-) de la batterie, initialiser le(s) système(s) suivant(s) après avoir rebranché le câble:

Système

Cf. procédure

Système d'alerte de sortie de bande de circulation (avec commande de direction)

Système de sonar de détection de distance intelligent

Système de moniteur d'aide au stationnement

Système d'écran de vue panoramique

Système de sécurité préventive

EXPRESSIONS RELATIVES AU CONTACTEUR D'ALLUMAGE

CONSEIL:

Le type de contacteur d'allumage utilisé varie en fonction des caractéristiques du véhicule. Les expressions reprises dans le tableau ci-dessous sont utilisées dans cette section.

Expression

Contacteur d'allumage (position)

Contacteur du moteur (Condition)

Contacteur d'allumage en position OFF

LOCK

OFF (verrouillé(e))

Contacteur d'allumage en position ACC

ACC

ON (ACC)

Contacteur d'allumage en position ON

ON

ON (IG)

Démarrage du moteur

START

ON (démarrage)

MESURES DE PRECAUTION POUR LA RECHERCHE DE PANNES

(a) En cas de dysfonctionnement occasionné par un problème au niveau du point de contact des bornes ou au niveau de la pose des pièces, la dépose et la repose des pièces incriminées peut suffire à rétablir complètement ou temporairement le fonctionnement normal du système.

(b) Afin de déterminer la zone défectueuse, veiller à vérifier les conditions régnant lors de l'apparition du dysfonctionnement enregistrées par les DTC et les données d'arrêt sur image et prendre note de ces données avant de débrancher les connecteurs ou avant de déposer et reposer les différentes pièces.

(c) Etant donné que le système peut être influencé par le dysfonctionnement d'autres systèmes que le système VSC, veiller à vérifier les DTC des autres systèmes.

PRECAUTIONS DE MANIPULATION

(a) Ne pas déposer ou reposer les pièces du VSC telles que le capteur d'angle de braquage ou le capteur d'embardée et d'accélération (ensemble de capteur d'airbag), sauf lorsque c'est nécessaire, car elles doivent être correctement réglées après la dépose et la repose.

(b) Veiller à réaliser les tâches de préparation avant l'intervention et les tâches de confirmation après celle-ci en suivant les instructions du manuel de réparation lors de tout travail sur le système VSC.

(c) Veiller à déposer et reposer l'ECU de contrôle de dérapage (ensemble d'actionneur de frein), les capteurs, etc. avec le contacteur d'allumage en position OFF, à moins d'une spécification contraire dans les procédures de vérification.

(d) Si l'ECU de contrôle de dérapage (ensemble d'actionneur de frein) ou un capteur a été déposé et reposé, il est nécessaire de rechercher des problèmes éventuels dans le système après le remontage des pièces. Vérifier les DTC à l'aide du Techstream. S'assurer également que les fonctions du système et les signaux reçus par l'ECU sont normaux à l'aide du mode test (vérification du signal).

MESURES DE PRECAUTION RELATIVES AUX DTC

(a) Les avertissements de certains DTC ne peuvent être effacés uniquement par la réparation des pièces défectueuses. Si l'avertissement est affiché après la réparation, le DTC doit être supprimé après que le contacteur d'allumage a été mis en position OFF.

REMARQUE:

Si un DTC relatif à une pièce défectueuse réapparaît après sa suppression, cela signifie qu'il a été à nouveau mémorisé.

(b) En cas d'émission d'au moins 2 DTC, effectuer le diagnostic correspondant à chaque DTC, un par un jusqu'à identification du problème.

MESURES DE PRECAUTION POUR LE BANC DYNAMOMETRIQUE DE CHASSIS

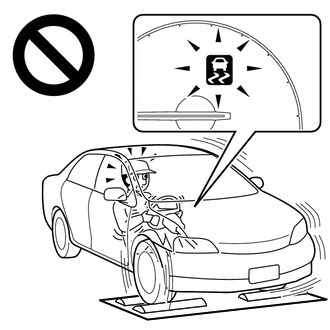

Lors de l'utilisation d'un banc d'essai à rouleaux pour train de roues comme, par exemple, un banc d'essai de compteur de vitesse, un tester combiné pour compteur de vitesse et freins, ou un banc dynamométrique de châssis, ou lorsque les roues tournent alors que les roues avant sont soulevées avec un cric, effectuer la procédure suivante pour passer en mode de vérification et arrêter les systèmes TRAC et VSC.

ATTENTION:

REMARQUE:

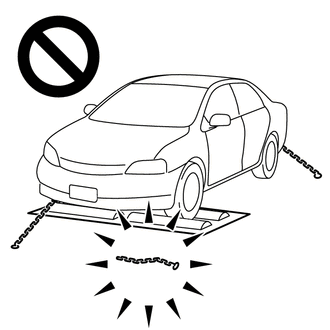

Attacher le véhicule avec des chaînes de fixation par mesure de sécurité.

(a) Activation du mode de vérification (lors de l'utilisation du Techstream)

(1) S'assurer que le contacteur d'allumage est en position OFF et que le moteur est à l'arrêt.

(2) S'assurer que le levier de changement de vitesse est en position P.

(3) Brancher le Techstream sur le DLC3.

(4) Faire démarrer le moteur.

(5) Allumer le Techstream.

(6) Sélectionner les menus suivants: Chassis / ABS/VSC/TRAC/EPB / Utility / Inspection Mode.

Chassis > ABS/VSC/TRAC/EPB > Utility

Affichage du tester

Inspection Mode

(7) S'assurer que le témoin VSC OFF s'allume et que "Traction Control Turned Off" s'affiche sur l'écran multifonction.

CONSEIL:

(b) Activation du mode de vérification (sans utiliser le Techstream)

CONSEIL:

Effectuer les étapes "C" à "H" dans les 30 secondes.

(1) Mettre le contacteur d'allumage en position OFF et arrêter le moteur (étape "A").

(2) S'assurer que le levier de changement de vitesse se trouve en position P (étape "B").

(3) Démarrer le moteur (étape "C).

(4) Engager le frein de stationnement (étape "D").

(5) Enfoncer et relâcher la pédale de frein à deux reprises (étape "E").

(6) Tout en maintenant la pédale de frein enfoncée, relâcher et serrer le frein de stationnement à deux reprises (étape "F").

(7) Frein de stationnement serré, enfoncer et relâcher la pédale de frein à deux reprises (étape "G").

(8) S'assurer que le témoin VSC OFF s'allume et que "Traction Control Turned Off" s'affiche sur l'écran multifonction (étape "H").

CONSEIL:

DESACTIVATION ET ACTIVATION DE LA TRAC ET LA VSC PAR L'ACTIONNEMENT DU CONTACTEUR VSC OFF

(a) Commutation de mode

Le fait d'actionner le contacteur VSC OFF fait alterner le système entre les modes normal, TRAC OFF et VSC OFF.

(1) Mode normal

Si le contacteur VSC OFF est enfoncé pendant les modes TRAC OFF ou VSC OFF, le système passe en mode normal.

En mode normal, la TRAC et la VSC sont activées.

Le système est réglé en mode normal lorsque le contacteur d'allumage est mis en position ON.

(2) Mode TRAC OFF

Si le contacteur VSC OFF est enfoncé pendant le mode normal, le système passe en mode TRAC OFF. En mode TRAC OFF, la TRAC est désactivée et l'écran multifonction de l'ensemble de combiné d'instruments affiche "Traction Control Turned Off".

Lorsque la vitesse du véhicule atteint un certain niveau pendant le mode TRAC OFF, le système repasse automatiquement en mode normal.

(3) Mode VSC OFF

Lorsque le contacteur VSC OFF est enfoncé et maintenu dans cette position pendant 3 secondes minimum quand le véhicule est à l'arrêt, le système passe en mode VSC OFF. Pendant le mode VSC OFF, la TRAC et la VSC sont désactivées, l'écran multifonction de l'ensemble de combiné d'instruments affiche "Traction Control Turned Off" et le témoin VSC OFF s'allume.

Le système ne revient pas automatiquement au mode normal sur la base de la vitesse du véhicule en mode VSC OFF.

MESURES DE PRECAUTION POUR LE SYSTEME DE COMMUNICATION CAN

(a) Le système de communication CAN est utilisé pour la communication entre l'ECU de contrôle de dérapage (ensemble d'actionneur de frein), le capteur d'angle de braquage, le capteur d'embardée et d'accélération (ensemble de capteur d'airbag) et les autres ECU. En cas de dysfonctionnement dans la ligne de communication CAN, les DTC de communication liés aux systèmes affectés sont enregistrés.

(b) Si l'un des DTC indiquant des problèmes de communication CAN sont émis, remédier au dysfonctionnement puis procéder à une recherche de pannes dans le système VSC pendant que la communication est normale.

(c) Afin de permettre la communication CAN, un certain type de câblage est utilisé pour les lignes de communication CAN. Le câblage utilisé pour chaque ligne de communication est constitué d'une paire de fils torsadés de même longueur. Ne pas utiliser un câble de dérivation, car les données transmises seraient altérées.
