Toyota Camry Manuel de réparation XV50 (2011–2019): Methode De Fonctionnement

METHODE DE FONCTIONNEMENT

PROCEDURE

1. MESURES DE PRECAUTION

Cliquer ici

2. DEBRANCHER L'ENSEMBLE DE SANGLE EXTERIEURE DE CEINTURE DE SECURITE CENTRALE ARRIERE

Cliquer ici

3. DEPOSER L'ENSEMBLE D'ASSISE DE SIEGE ARRIERE

Cliquer ici

4. DEPOSER LE CROCHET DE VERROUILLAGE D'ASSISE DE SIEGE ARRIERE

Cliquer ici

5. DEVERROUILLAGE FORCE DU FREIN DE STATIONNEMENT

ATTENTION:

Travailler sur une surface plane afin de garantir une sécurité totale.

REMARQUE:

• Pour déverrouiller le frein de stationnement, suivre la procédure avec le SST.
• Si le frein de stationnement ne peut être déverrouillé, suivre la procédure sans le SST.
• Lors du déplacement du véhicule après avoir déverrouillé le frein de stationnement, reposer toutes les pièces et ne pas brancher les 2 connecteurs comme indiqué sur le schéma.
• Si le contacteur du moteur est mis en position ON (IG) ou si le moteur démarre alors que les 2 connecteurs sont débranchés, un DTC peut être enregistré. Effacer les DTC après avoir procédé à une intervention.

  Cliquer ici

(a) A l'aide du SST:

(1) Stationner le véhicule sur une surface plane et mettre le levier de changement de vitesse en position P.

(2) Mettre le contacteur du moteur en position OFF et caler les roues.

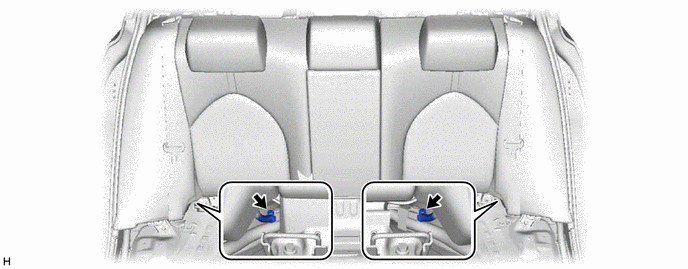

(3) Débrancher les 2 connecteurs comme indiqué sur le schéma.

CONSEIL:

En cas de difficulté pour voir les 2 connecteurs indiqués sur le schéma, incliner l'ensemble de dossier de siège arrière.

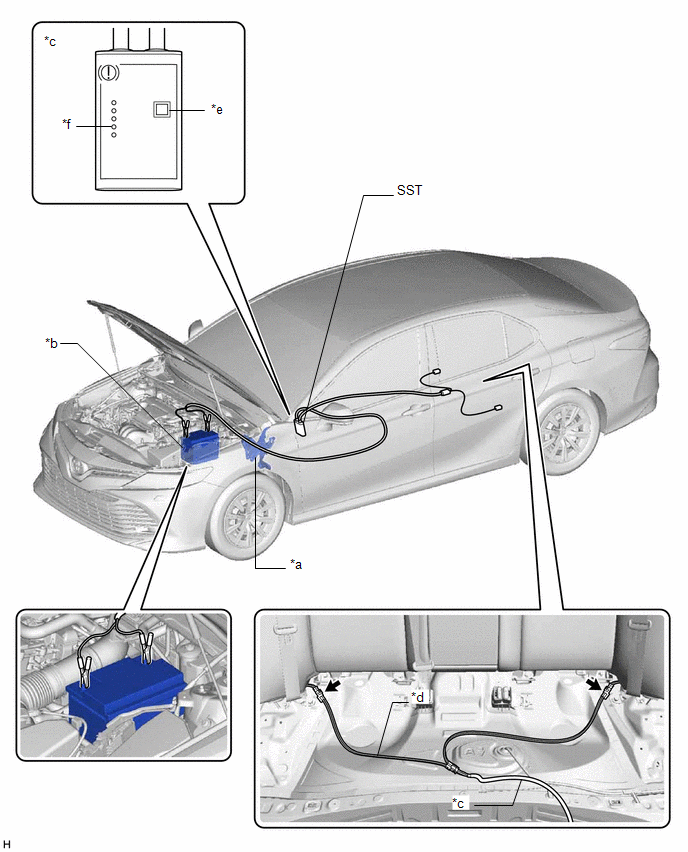

(4) Brancher le SST (09756-48020) sur le SST (09756-48070).

SST: 09756-48020

SST: 09756-48070

*a	Pédale de frein	*b	Batterie
*c	SST (09756-48020)	*d	SST (09756-48070)
*e	Bouton de déverrouillage	*f	Fin de l'éclairage
	Connecteur	-	-

(5) Brancher le SST (09756-48070) sur les 2 connecteurs à l'intérieur du véhicule.

(6) Brancher le SST (09756-48020) sur la batterie à partir de l'extérieur du véhicule.

(7) Enfoncer le bouton de déverrouillage du SST (09756-48020) avec la pédale de frein enfoncée.

ATTENTION:

Le véhicule risque de se déplacer brusquement lorsque le frein de stationnement est relâché. Veiller à effectuer l'opération de déverrouillage avec la pédale de frein enfoncée.

CONSEIL:

• S'assurer que le frein de stationnement est en cours de fonctionnement en écoutant les bruits de fonctionnement.
• S'il n'y a pas de bruits de fonctionnement, appuyer sur le bouton de déverrouillage du SST (09756-48020) avec la pédale de frein enfoncée.
• Le frein de stationnement peut ne pas se déverrouiller si la tension de batterie est trop faible. Dans ce cas, effectuer à nouveau l'opération de déverrouillage à l'aide d'une batterie neuve ou complètement chargée.

(8) Lorsque le témoin de fin du SST (09756-48020) s'allume, relâcher la pédale de frein.

(9) Déplacer le véhicule vers l'avant et vers l'arrière pour s'assurer que le frein de stationnement est relâché.

ATTENTION:

Prendre garde lors de cette opération. Le véhicule risque de se déplacer brusquement.

REMARQUE:

• Lors du déplacement du véhicule après avoir déverrouillé le frein de stationnement, s'assurer que les 2 connecteurs sont débranchés.
• Le témoin de frein (jaune) s'allume lorsque le véhicule est déplacé après le déverrouillage du frein de stationnement.

(b) Sans utiliser le SST:

REMARQUE:

Effectuer cette procédure uniquement lorsque le frein de stationnement ne peut pas être déverrouillé à l'aide du SST.

CONSEIL:

• Procéder de la même façon pour le côté droit et pour le côté gauche.
• La procédure suivante se rapporte au côté gauche.

(1) Stationner le véhicule sur une surface plane et s'assurer que le levier de changement de vitesse est en position P.

(2) Mettre le contacteur du moteur en position OFF et vérifier si les roues sont calées.

(3) S'assurer que les 2 connecteurs indiqués sur le schéma ont été débranchés.

(4) Déposer la roue arrière.

Cliquer ici

ATTENTION:

Lors de l'utilisation d'un cric pour soulever le véhicule, veiller à soutenir le véhicule à l'aide des chandelles d'atelier. Ne pas travailler sur un véhicule soutenu seulement par un cric.

Cliquer ici

(5) Débrancher le connecteur d'ensemble de câble de frein de stationnement n° 2 de l'ensemble d'actionneur de frein de stationnement.

Cliquer ici

(6) Déposer l'ensemble d'actionneur de frein de stationnement de l'ensemble de cylindre de frein à disque arrière.

Cliquer ici

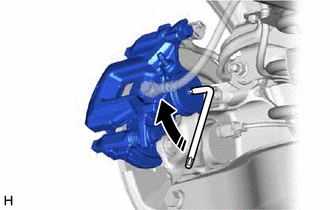

(7) Introduire une clé "TORX" T45 en L dans l'ensemble de cylindre de frein à disque arrière.

(8) Tourner la clé "TORX" T45 en L de 2 tours complets dans le sens des aiguilles pour libérer le verrouillage de frein de stationnement.

REMARQUE:

• Lors du déplacement du véhicule après avoir déverrouillé le frein de stationnement, reposer toutes les pièces et ne pas brancher les 2 connecteurs comme indiqué sur le schéma.
• Le témoin de frein (jaune) s'allume lorsque le véhicule est déplacé après le déverrouillage du frein de stationnement.

6. REPOSER LE CROCHET DE VERROUILLAGE D'ASSISE DE SIEGE ARRIERE

Cliquer ici

7. REPOSER L'ENSEMBLE D'ASSISE DE SIEGE ARRIERE

Cliquer ici

8. BRANCHER L'ENSEMBLE DE SANGLE EXTERIEURE DE CEINTURE DE SECURITE ARRIERE CENTRALE

Cliquer ici
