Toyota Camry Manuel de réparation XV50 (2011–2019): Mode D'emploi De Ce Manuel

Informations Generales

INFORMATIONS GENERALES

DESCRIPTION GENERALE

(a) Ce manuel est rédigé conformément à la norme SAE J2008.

(b) Les opérations de réparation peuvent être principalement séparées selon les 3 procédés suivants:

(1) Diagnostic

(2) Dépose / repose, remplacement, démontage / remontage, vérification et réglage

(3) Vérification finale

(c) Les procédures suivantes ne figurent pas dans ce manuel. Toutefois, elles doivent être effectuées.

(1) Utiliser un cric ou un dispositif de levage pour réaliser ces opérations.

(2) Nettoyer toutes les pièces déposées.

(3) Effectuer une vérification visuelle avant de commencer le travail et après celui-ci.

PREPARATIFS

(a) Selon la nature de la réparation à effectuer, l'usage d'outils d'entretien spéciaux (SST) ou de produits d'entretien spéciaux (SSM) peut s'avérer indispensable. Veiller à utiliser les SST et SSM si nécessaire et à suivre correctement la procédure de travail. La section "Préparatifs" de ce manuel reprend une liste des SST et SSM.

PROCEDURES DE REPARATION

(a) Un schéma des pièces constitutives est ajouté sous le titre si nécessaire.

(b) Les pièces non réutilisables, les zones d'application de graisse, les pièces préenduites et les couples de serrage prescrits sont repris dans les schémas des pièces constitutives.

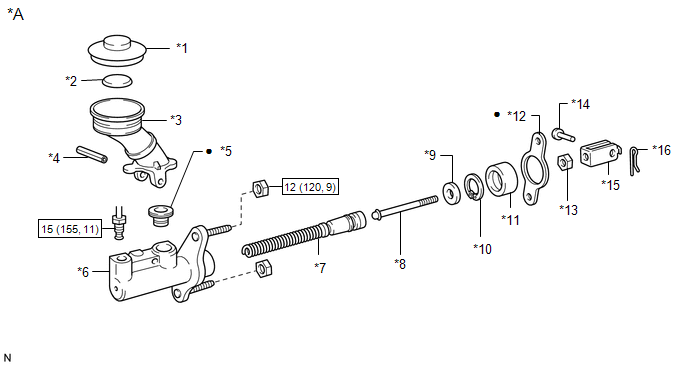

*A

Exemple

-

-

*1

BOUCHON DE FILTRE

*2

FLOTTEUR

*3

RESERVOIR

*4

GOUPILLE ELASTIQUE RAINUREE

*5

OEILLET

*6

CYLINDRE

*7

PISTON

*8

TIGE DE POUSSEE

*9

RONDELLE

*10

ANNEAU ELASTIQUE

*11

SOUFFLET

*12

JOINT D'ETANCHEITE

*13

CONTRE-ECROU

*14

AXE DE CHAPE

*15

CHAPE

*16

AGRAFE

N*m (kgf*cm, lbf*pi): couple de serrage prescrit

Pièce non réutilisable

(c) Les couples de serrage, les zones d'application de graisse et les pièces non réutilisables sont mis en évidence dans les procédures.

CONSEIL:

Dans certains cas, ces informations ne peuvent être fournies que sous forme d'un schéma. Les informations concernant le couple, le lubrifiant et autres sont alors reprises dans le schéma.

(d) Seuls les éléments importants sont décrits dans le texte. Les opérations à effectuer et autres informations se trouvent dans les schémas, à côté du texte. Des valeurs standard et des remarques s'ajoutent au texte et aux schémas.

Schéma

Opération à effectuer et emplacement de l'opération

Titre

Opération à effectuer

Texte explicatif

  • Procédure de travail
  • Certaines informations, telles que les caractéristiques techniques et les avertissements, sont indiquées en caractères gras.

(e) Dans certains cas, les schémas sont valables pour plusieurs modèles similaires. Certains détails spécifiques peuvent dès lors être différents sur le véhicule réel.

(f) Les procédures sont présentées sous forme d'instructions point par point.

CARACTERISTIQUES D'ENTRETIEN

(a) Dans l'ensemble du manuel, les caractéristiques sont imprimées en caractères gras. Elles figurent également dans la section "Caractéristiques" de ce manuel.

TERMINOLOGIE

ATTENTION

Met en garde contre le risque de blessures.

REMARQUE

Met en garde contre le risque de dégâts aux pièces constitutives réparées.

CONSEIL

Fournit des informations complémentaires pour aider le mécanicien à effectuer les réparations.

UNITES DE MESURE INTERNATIONALES

(a) Les unités employées dans ce manuel sont conformes aux unités de mesure internationales. Les autres unités du système métrique et des systèmes anglo-saxons sont également mentionnées.

Torque:

30 N·m {306 kgf·cm, 22 ft·lbf}
