PIECES CONSTITUTIVES
SCHEMA
|

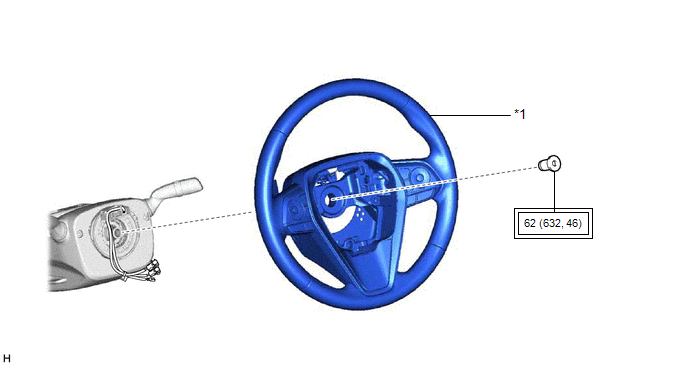

*1 | ENSEMBLE DE VOLANT |
- | - |
 |
Couple de serrage pour "zones principales concernant la performance de base du véhicule" tel que déplacement/virage/arrêt": N*m (kgf*cm, lbf*pi) |
- | - |
SCHEMA
|

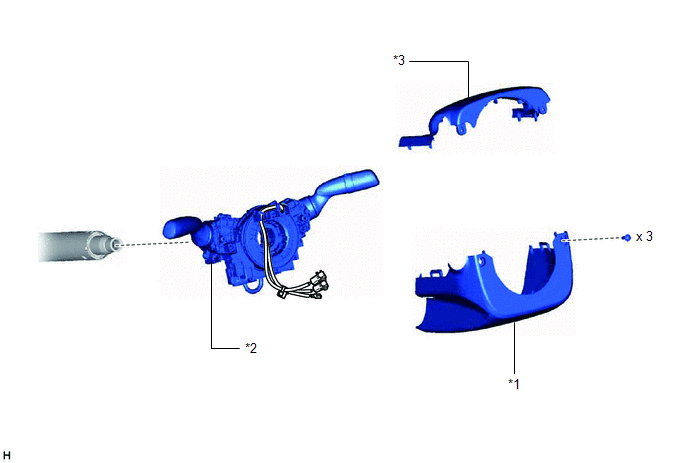

*1 | SOUS-ENSEMBLE DE CACHE INFERIEUR DE COLONNE DE DIRECTION |
*2 | ENSEMBLE DE CONTACTEUR DES CLIGNOTANTS AVEC SOUS-ENSEMBLE DE CABLE EN SPIRALE |
|
*3 | CACHE SUPERIEUR DE COLONNE DE DIRECTION |
- | - |
SCHEMA
|

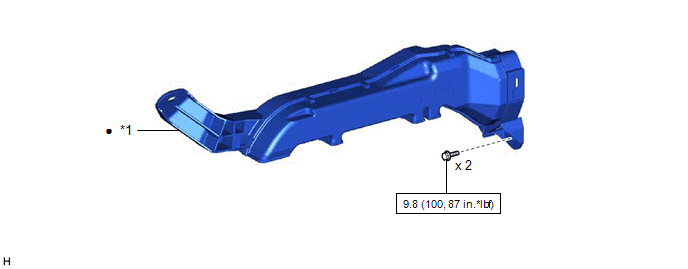

*1 | CONDUITE D'AIR N° 1 |
- | - |
 |
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
● | Pièce non réutilisable |
SCHEMA
|
*A | sans système de clé intelligente |
*B | avec système de clé intelligente |
|

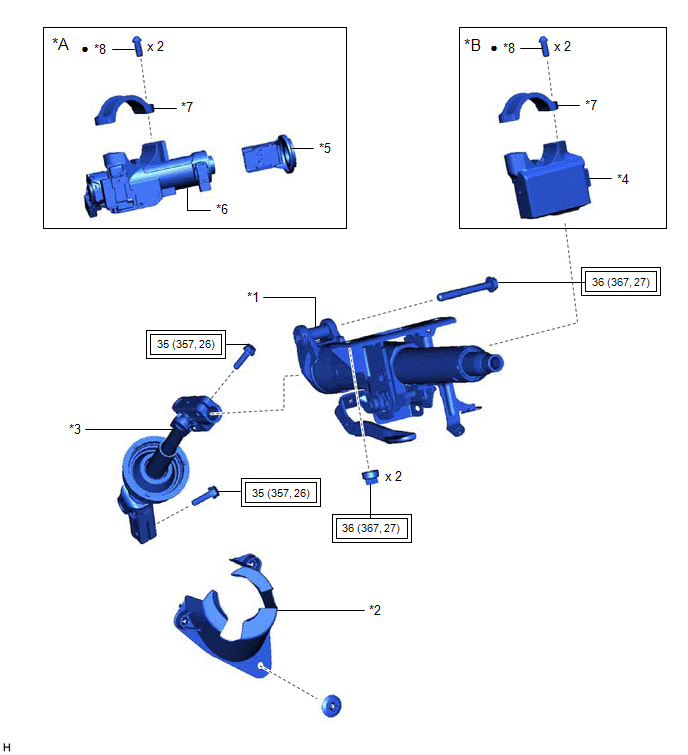

*1 | ENSEMBLE DE COLONNE DE DIRECTION |
*2 | CACHE D'ORIFICE DE COLONNE DE DIRECTION |
|
*3 | ENSEMBLE D'ARBRE INTERMEDIAIRE DE DIRECTION |
*4 | ENSEMBLE D'ACTIONNEUR DE VERROUILLAGE DE DIRECTION |
|
*5 | BOBINE DE CLE A TRANSPONDEUR |
*6 | ENSEMBLE DE SUPPORT SUPERIEUR DE COLONNE DE DIRECTION AVEC CONTACTEUR |
|
*7 | ATTACHE SUPERIEURE DE COLONNE DE DIRECTION |
*8 | BOULON DE REGLAGE DE VERROUILLAGE DE DIRECTION |
|
|
Couple de serrage pour "zones principales concernant la performance de base du véhicule" tel que déplacement/virage/arrêt": N*m (kgf*cm, lbf*pi) |
● | Pièce non réutilisable |
SCHEMA
|
*A | sans système de clé intelligente |
- | - |
|

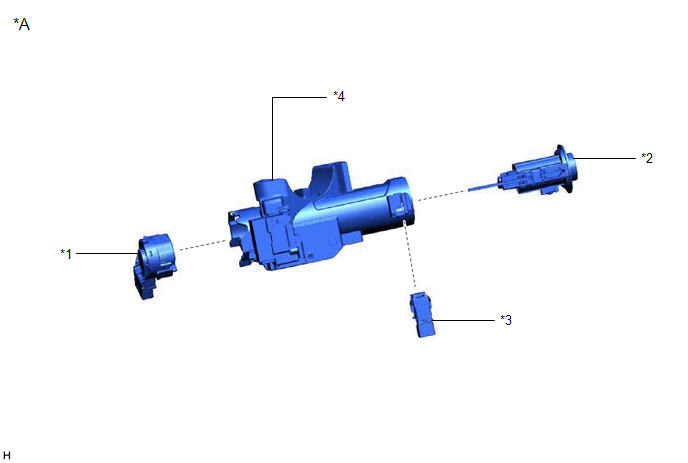

*1 | ENSEMBLE DE CONTACTEUR D'ALLUMAGE OU DE DEMARREUR |
*2 | ENSEMBLE DE BARILLET DE VERROUILLAGE DE CONTACTEUR D'ALLUMAGE |
|
*3 | ENSEMBLE DE CONTACTEUR D'AVERTISSEMENT DE DEVERROUILLAGE |
*4 | ENSEMBLE DE SUPPORT SUPERIEUR DE COLONNE DE DIRECTION |
DeposeDifficultés pour démarrer le moteur
DESCRIPTION
Symptômes du problème Organe incriminé
Organe incriminé
Le moteur n'est pas entraîné par le démarreur
Le moteur est lancé lentement
Batterie déchargée
Dysfonctionnement du démarreur
Système de démarreur
...
Repose
REPOSE MESURE DE PRECAUTION / REMARQUE / CONSEIL
CONSEIL:
Procéder de la même façon pour le côté droit et pour le côté gauche.
La procédure suivante se rapporte au côté gauche.
PROCEDURE 1. REPOSER L'ENSEMBLE DE CLIGNOTANT LATERAL
(a) pour type A: (1) Brancher le connecteu ...
Repose
REPOSE PROCEDURE 1. REPOSER LE SOUS-ENSEMBLE DE POMPE DE DETECTION DE FUITE
CONSEIL: Effectuer cette procédure uniquement lorsque le remplacement du sous-ensemble de pompe de détection de fuite est nécessaire.
(a) Engager les 2 griffes pour poser un nouveau sous-ensemble de pompe de déte ...
