PIECES CONSTITUTIVES

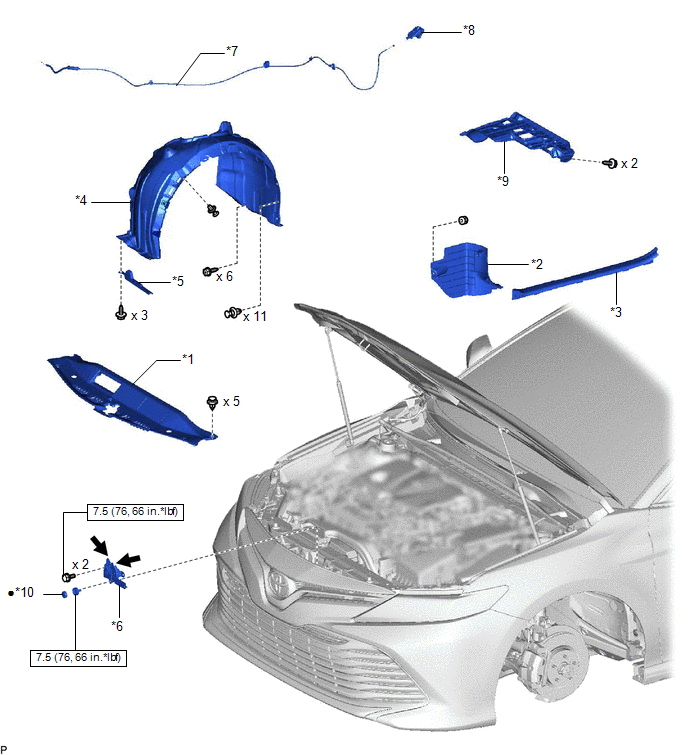

SCHEMA
|
*1 | JOINT DE CONDUITE D'ADMISSION D'AIR FROID |
*2 | SOUS-ENSEMBLE D'HABILLAGE LATERAL D'AUVENT GAUCHE |
|
*3 | PLAQUE DE SEUIL DE PORTE AVANT GAUCHE |
*4 | DOUBLURE D'AILE AVANT GAUCHE |
|
*5 | REMBOURRAGE GAUCHE D'EXTENSION DE PASSAGE DE ROUE AVANT |
*6 | ENSEMBLE DE VERROUILLAGE DE CAPOT |
|
*7 | ENSEMBLE DE CABLE DE COMMANDE DE VERROUILLAGE DE CAPOT |
*8 | SOUS-ENSEMBLE DE LEVIER DE COMMANDE DE VERROUILLAGE DE CAPOT |
|
*9 | SOUS-ENSEMBLE DE CACHE INFERIEUR DE TABLEAU DE BORD N° 1 |
*10 | CAPUCHON D'ECROU DE VERROUILLAGE DE CAPOT |
|
N*m (kgf*cm, ft*lbf): couple de serrage prescrit |
● | Pièce non réutilisable |
|
Graisse MP | - |
- |
