DEPOSE
PROCEDURE
1. DEPOSER LA ROUE AVANT GAUCHE
Cliquer ici
2. DEPOSER LE REMBOURRAGE D'EXTENSION DE PASSAGE DE ROUE AVANT GAUCHE
CONSEIL:
Procéder de la même manière que pour le côté droit.
Cliquer ici
3. DEPOSER LA DOUBLURE D'AILE AVANT GAUCHE
CONSEIL:
Procéder de la même manière que pour le côté droit.
Cliquer ici
4. DEPOSER LE JOINT DE CONDUITE D'ADMISSION D'AIR FROID
Cliquer ici
5. DEPOSER L'ENSEMBLE DE VERROUILLAGE DE CAPOT

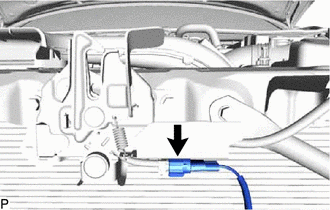

| (a) Débrancher le connecteur. |
|

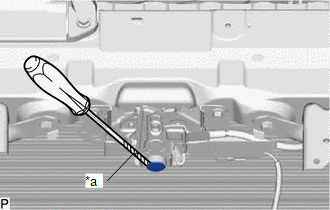

| (b) A l'aide d'un tournevis dont la pointe a été préalablement entourée de ruban adhésif de protection, déposer le capuchon d'écrou de verrouillage de capot. |
|

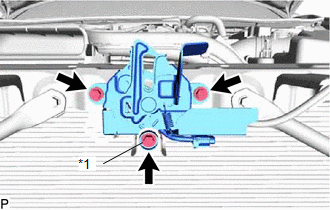

| (c) Déposer les 2 boulons et le boulon de verrouillage de capot. |
|

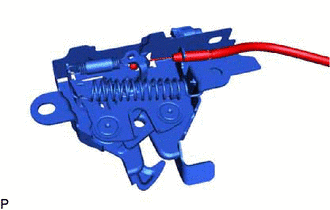

| (d) Débrancher l'ensemble de câble de commande de verrouillage de capot pour déposer l'ensemble de verrouillage de capot. |
|
6. DEPOSER LA PLAQUE DE SEUIL DE PORTE AVANT GAUCHE
Cliquer ici
7. DEPOSER LE SOUS-ENSEMBLE D'HABILLAGE LATERAL D'AUVENT GAUCHE
Cliquer ici
8. DEPOSER LE SOUS-ENSEMBLE DE CACHE INFERIEUR DE TABLEAU DE BORD N° 1
Cliquer ici
9. DEBRANCHER LE SOUS-ENSEMBLE DE LEVIER DE COMMANDE DE VERROUILLAGE DE CAPOT
Cliquer ici
10. DEPOSER LE SOUS-ENSEMBLE DE LEVIER DE COMMANDE DE VERROUILLAGE DE CAPOT

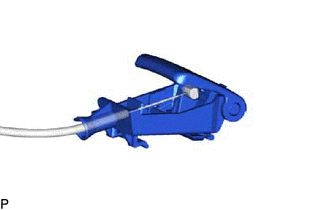

| (a) Débrancher l'ensemble de câble de commande de verrouillage de capot pour déposer le sous-ensemble de levier de commande de verrouillage de capot. |
|
11. DEPOSER L'ENSEMBLE DE CABLE DE COMMANDE DE VERROUILLAGE DE CAPOT

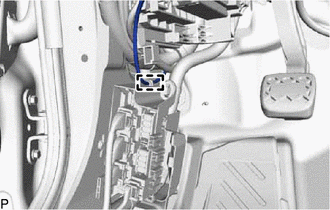

| (a) Libérer l'attache. |
|

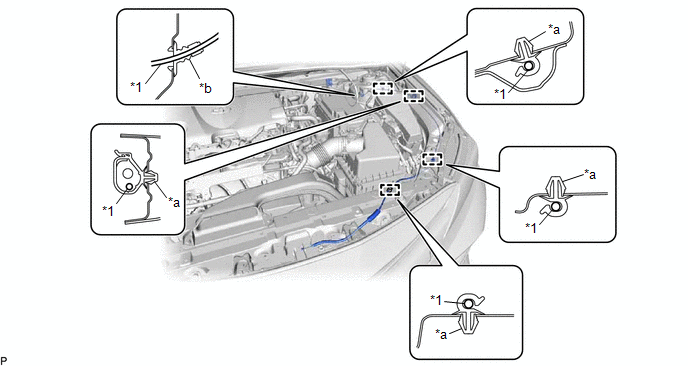

(b) A l'aide d'un tournevis, libérer les 4 agrafes et l'œillet comme indiqué sur le schéma.
|
*1 | Ensemble de câble de commande de verrouillage de capot |
- | - |
|
*a | Attache |
*b | Oeillet |
CONSEIL:
Entourer la pointe du tournevis de ruban adhésif avant de l'utiliser.
(c) Extraire l'ensemble de câble de commande de serrure de capot du compartiment moteur pour le déposer.
