PIECES CONSTITUTIVES

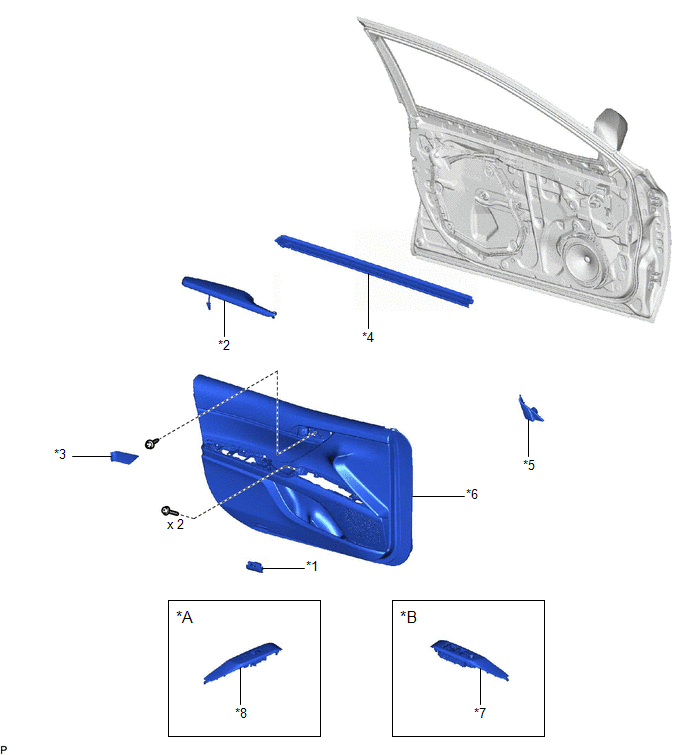

SCHEMA
*A | pour côté passager avant |
*B | pour côté conducteur |
*1 | ENSEMBLE D'ECLAIRAGE D'ACCUEIL |
*2 | ENSEMBLE D'ACCOUDOIR AVANT |
*3 | SOUS-ENSEMBLE DE CACHE D'ACCOUDOIR DE PORTE AVANT |
*4 | BOURRELET INTERIEUR DE VITRE DE PORTE AVANT AVEC JOINT DE VENTILATION DE PORTE AVANT |
*5 | GARNISSAGE DE SUPPORT D'ENCADREMENT INFERIEUR DE PORTE AVANT |
*6 | SOUS-ENSEMBLE DE PANNEAU D'HABILLAGE DE PORTE AVANT |
*7 | CONTACTEUR PRINCIPAL DE RESEAU MULTIPLEX DE PORTE AVANT AVEC ENSEMBLE DE PANNEAU DE BASE D'ACCOUDOIR SUPERIEUR |
*8 | ENSEMBLE DE CONTACTEUR DE LEVE-VITRE ELECTRIQUE AVEC PANNEAU SUPERIEUR DE BASE D'ACCOUDOIR DE PORTE AVANT |

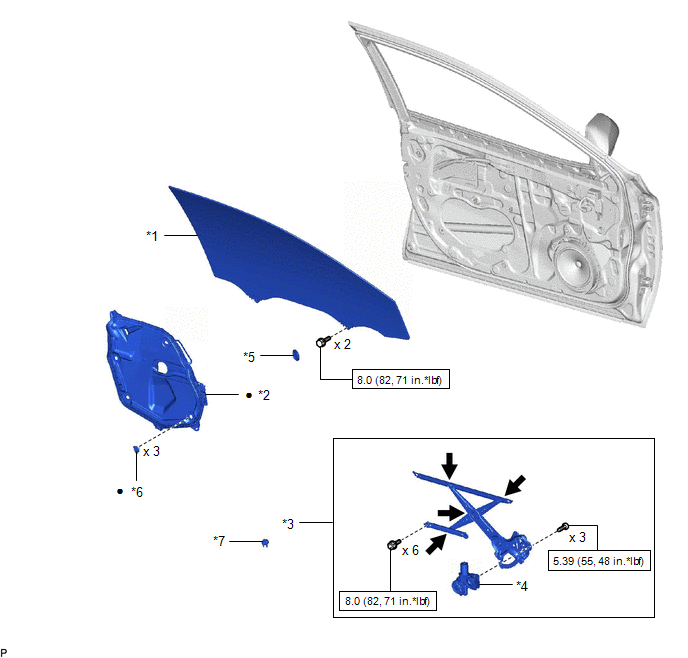

SCHEMA
*1 | SOUS-ENSEMBLE DE VITRE DE PORTE AVANT |
*2 | CACHE D'ORIFICE DE VISITE DE PORTE AVANT |
*3 | ENSEMBLE DE LEVE-VITRE DE PORTE AVANT |
*4 | ENSEMBLE DE MOTEUR DE LEVE-VITRE ELECTRIQUE |
*5 | BOUCHON D'ORIFICE |
*6 | AGRAFE DE BOURRELET DE PORTE AVANT |
*7 | CACHE D'ORIFICE DE VISITE N° 2 DE PORTE AVANT |
- | - |
![]() |
N*m (kgf*cm, ft*lbf): couple de serrage prescrit |
● | Pièce non réutilisable |
![]() |
Graisse MP | - |
- |
