Toyota Camry Manuel de réparation XV50 (2011–2019): Pieces Constitutives
PIECES CONSTITUTIVES

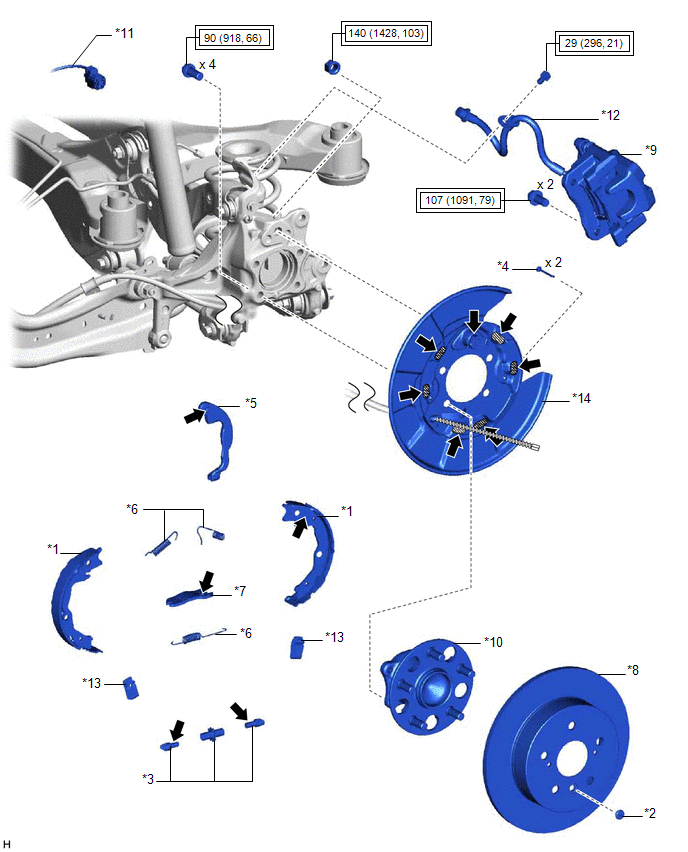

SCHEMA
*1 | ENSEMBLE DE MACHOIRE DE FREIN DE STATIONNEMENT N° 1 |
*2 | BOUCHON D'ORIFICE DE REGLAGE DE MACHOIRE DE FREIN DE STATIONNEMENT |
*3 | ENSEMBLE DE VIS DE REGLAGE DE MACHOIRE DE FREIN DE STATIONNEMENT |
*4 | GOUPILLE ELASTIQUE DE MAINTIEN DE MACHOIRE DE FREIN DE STATIONNEMENT |
*5 | LEVIER DE MACHOIRE DE FREIN DE STATIONNEMENT |
*6 | RESSORT DE TENSION DE RAPPEL DE MACHOIRE DE FREIN DE STATIONNEMENT |
*7 | ENTRETOISE DE MACHOIRE DE FREIN DE STATIONNEMENT |
*8 | DISQUE ARRIERE |
*9 | ENSEMBLE D'ETRIER DE FREIN A DISQUE ARRIERE |
*10 | ENSEMBLE DE MOYEU D'ESSIEU ET DE ROULEMENT ARRIERE |
*11 | CABLE DE CAPTEUR DE CONTROLE DE DERAPAGE |
*12 | FLEXIBLE ARRIERE |
*13 | RESSORT DE MAINTIEN DE MACHOIRE DE FREIN DE STATIONNEMENT |
*14 | PLATEAU DE FREIN |
Couple de serrage pour "zones principales concernant la performance de base du véhicule" tel que déplacement/virage/arrêt": N*m (kgf*cm, lbf*pi) |
Graisse pour hautes températures |
Demontage
DEMONTAGE MESURE DE PRECAUTION / REMARQUE / CONSEIL CONSEIL: Utiliser la même procédure pour le côté gauche et pour le côté droit. La procédure suivante se rapporte au côté gauche. PROCEDURE 1. DEPOSER LA ROUE ARRIERE Cliquer ...D'autres materiaux:
