EMPLACEMENT DES PIECES CONSTITUTIVES

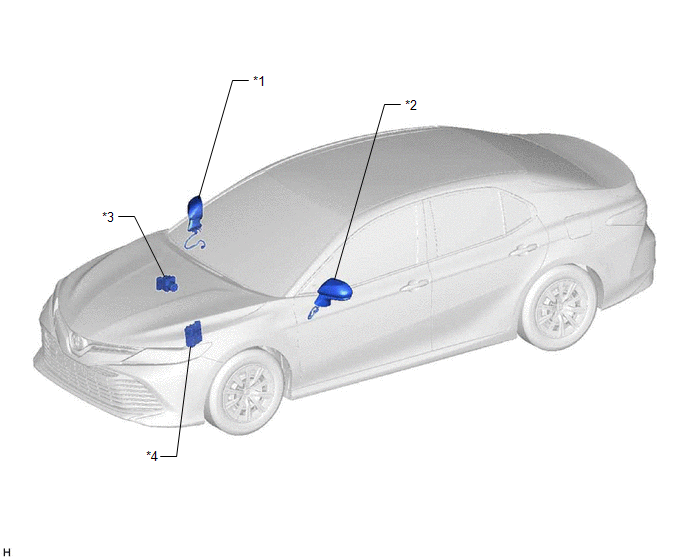

SCHEMA
|
*1 | ENSEMBLE DE RETROVISEUR EXTERIEUR AVEC CACHE DROIT |
*2 | ENSEMBLE DE RETROVISEUR EXTERIEUR AVEC CACHE GAUCHE |
|
*3 | ENSEMBLE D'ACTIONNEUR DE FREIN - ECU DE CONTROLE DE DERAPAGE |
*4 | ECM |

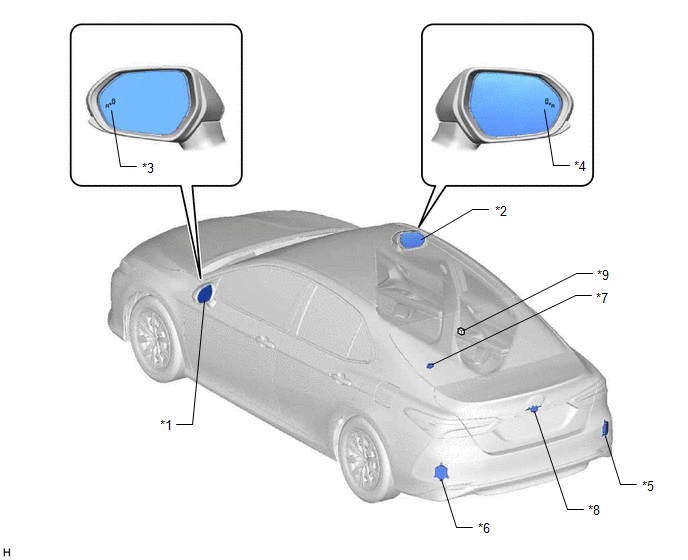

SCHEMA
|
*1 | RETROVISEUR EXTERIEUR GAUCHE |
*2 | RETROVISEUR EXTERIEUR DROIT |
|
*3 | TEMOIN DE RETROVISEUR EXTERIEUR GAUCHE |
*4 | TEMOIN DE RETROVISEUR EXTERIEUR DROIT |
|
*5 | CAPTEUR DE MONITEUR D'ANGLE MORT DROIT (MAITRE) |
*6 | CAPTEUR DE MONITEUR D'ANGLE MORT GAUCHE (AUXILIAIRE) |
|
*7 | SIGNAL SONORE RCTA (SIGNAL SONORE DE CONTROLE D'ANGLE MORT) |
*8 | ENSEMBLE DE CAMERA DE TELEVISION ARRIERE (avec système de moniteur d'aide au stationnement) |
|
*9 | CONNECTEUR DE JONCTION N° 5 (avec système de sonar de détection de distance intelligent) |
- | - |

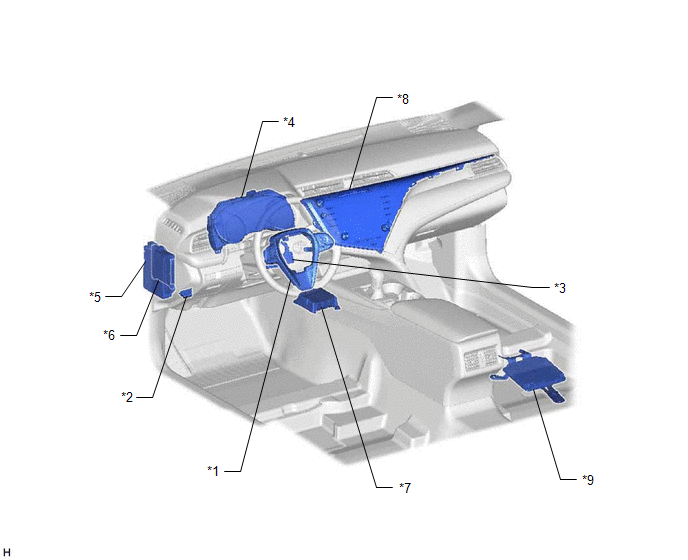

SCHEMA
|
*1 | ENSEMBLE DE CONTACTEUR AU VOLANT |
*2 | DLC3 |
|
*3 | CAPTEUR D'ANGLE DE BRAQUAGE |
*4 | ENSEMBLE DE COMBINE D'INSTRUMENTS - ECRAN MULTIFONCTION |
|
*5 | ENSEMBLE DE BLOC DE JONCTION DE TABLEAU DE BORD - FUSIBLE ECU-IG N° 4 - RELAIS IG1-N° 1 |
*6 | ECU DE CARROSSERIE PRINCIPALE (ECU DE CARROSSERIE DU RESEAU MULTIPLEX) |
|
*7 | ENSEMBLE DE CAPTEUR D'AIRBAG - CAPTEUR D'EMBARDEE ET D'ACCELERATION |
*8 | ENSEMBLE D'AUTORADIO ET DE SYSTEME D'AFFICHAGE - AFFICHAGE MULTIFONCTION |
|
*9 | DISPOSITIF DE COMMANDE DE CAMERA DE TELEVISION (avec système de moniteur de vision panoramique) |
- | - |
Mesures De Precaution
Schema Du SystemeCourt-circuit dans le circuit du déclencheur côté conducteur (B1800-B1803)
DESCRIPTION Le circuit du déclencheur côté conducteur se compose de l'ensemble de capteur d'airbag, du sous-ensemble de câble en spirale et de l'ensemble de bouton d'avertisseur sonore.
L'ensemble de capteur d'airbag utilise ce circuit pour déployer l'airbag lorsqu ...
Pieces Constitutives
PIECES CONSTITUTIVES SCHEMA
*A avec affichage Headup
- -
*1 ENSEMBLE DE BUSE DE DEGIVREUR
*2 ENSEMBLE DE CONTACTEUR DES FEUX DE DETRESSE
*3 SOUS-ENSEMBLE DE RETROVISEUR DU COMBINE D'INSTRUMENTS
*4 SOUS-ENSEMBLE DE CONDUITE DE CHAUFFAGE A REGIST ...
Mesures De Precaution
MESURES DE PRECAUTION MESURES DE PRECAUTION RELATIVES AU DEBRANCHEMENT DU CABLE DE LA BORNE NEGATIVE DE LA BATTERIE
REMARQUE: Lorsque le câble de la borne négative (-) de la batterie a été débranché, initialiser les systèmes suivants après avoir rebranché le câble.
Nom du système ...
