PIECES CONSTITUTIVES

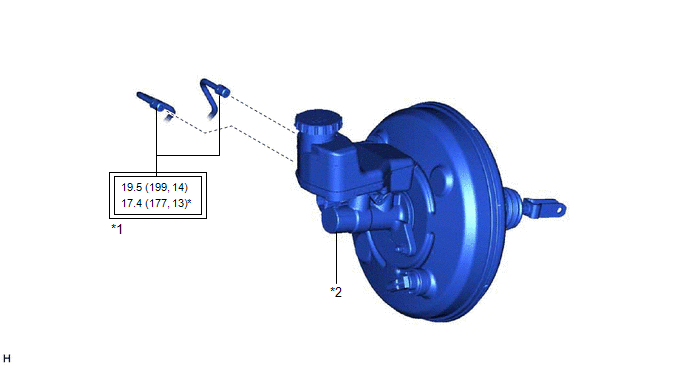

SCHEMA
*1 | CANALISATION DE FREIN |
*2 | SOUS-ENSEMBLE DE MAITRE-CYLINDRE DE FREIN |
![]() |
Couple de serrage pour "zones principales concernant la performance de base du véhicule" tel que déplacement/virage/arrêt": N*m (kgf*cm, lbf*pi) |
* | A utiliser avec une clé à écrou de raccord |

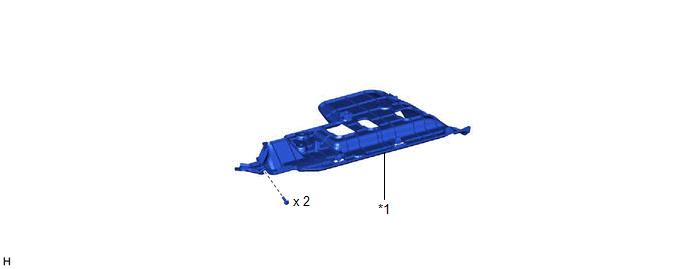

SCHEMA
*1 | SOUS-ENSEMBLE DE CACHE INFERIEUR DE TABLEAU DE BORD N° 1 |
- | - |

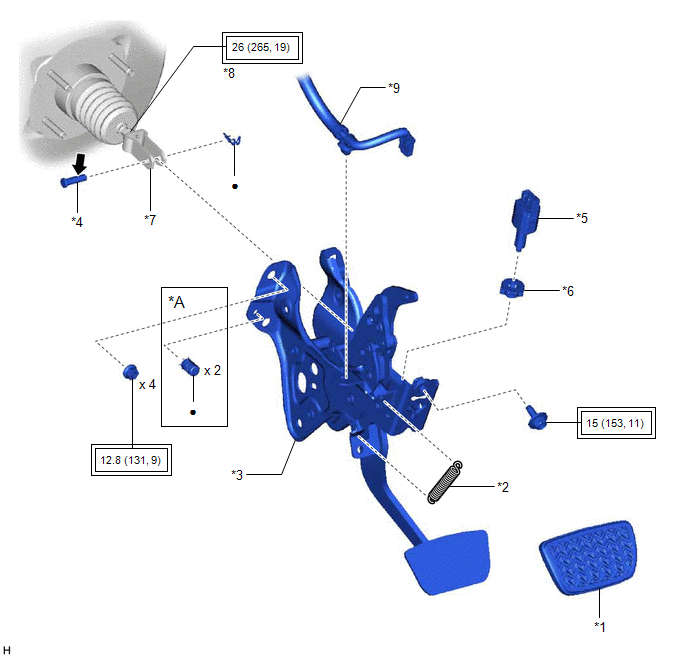

SCHEMA
*A | fabrication TMC |
- | - |
*1 | COUVRE-PEDALE DE FREIN |
*2 | RESSORT DE RAPPEL DE PEDALE DE FREIN |
*3 | ENSEMBLE DE SUPPORT DE PEDALE DE FREIN |
*4 | AXE DE TIGE DE POUSSEE |
*5 | ENSEMBLE DE CONTACTEUR DES FEUX STOP |
*6 | DISPOSITIF DE REGLAGE DE FIXATION DE CONTACTEUR DES FEUX STOP |
*7 | CHAPE DE TIGE DE POUSSEE DE MAITRE-CYLINDRE DE FREIN |
*8 | CONTRE-ECROU |
*9 | FAISCEAU DE CABLES |
- | - |
![]() |
Couple de serrage pour "zones principales concernant la performance de base du véhicule" tel que déplacement/virage/arrêt": N*m (kgf*cm, lbf*pi) |
● | Pièce non réutilisable |
![]() |
Graisse au glycol à base de savon de lithium |
- | - |
Tableau Des Symptomes De Problemes
TABLEAU DES SYMPTOMES DE PROBLEMES
CONSEIL:
Utiliser le tableau ci-dessous pour déterminer la cause des symptômes du problème. Si plusieurs zones incriminées sont énumérées, les causes éventuelles des symptômes sont présentées par ordre de probabilité dans la colonne "Organe incrim ...
Dysfonctionnement du tuner HD Radio (B1551,B158D,B15A0,B15B0,B15B3,B15B4,B15B7,B15BA,B15F9)
DESCRIPTION Ces DTC sont enregistrés lorsqu'un dysfonctionnement se produit dans l'ensemble de récepteur de radio et d'affichage.
N° de DTC Objet de la détection
Condition de détection du DTC
Organe incriminé
B1551 Dysfonctionnement du tuner HD Radio
Lorsque l ...
Bornes De L'ecu
BORNES DE L'ECU VERIFIER L'ENSEMBLE DE MOTEUR D'ESSUIE-GLACE AVANT
(a) Débrancher le connecteur A31 de l'ensemble de moteur d'essuie-glace avant.
(b) Mesurer le connecteur de tension et de résistance côté faisceau de câbles selon la(es) valeur(s) indiquée(s) dans le tableau ci-dessous. ...
