PIECES CONSTITUTIVES

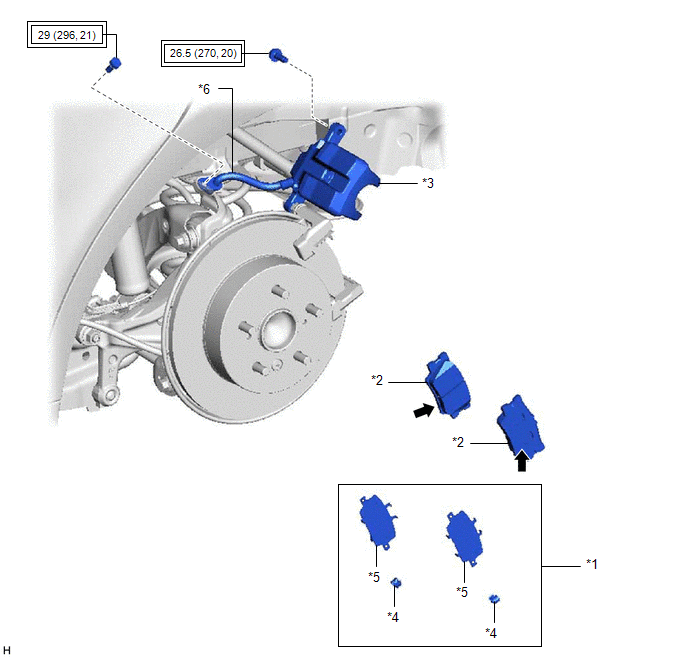

SCHEMA
*1 | KIT DE CALES ANTIGRINCEMENTS DE FREIN A DISQUE ARRIERE |
*2 | PLAQUETTE DE FREIN A DISQUE ARRIERE |
*3 | ENSEMBLE DE CYLINDRE DE FREIN A DISQUE ARRIERE |
*4 | PLAQUE D'INDICATION D'USURE DES PLAQUETTES DE FREIN A DISQUE ARRIERE |
*5 | CALE ANTIGRINCEMENT DE FREIN A DISQUE ARRIERE N° 1 |
*6 | FLEXIBLE ARRIERE |
![]() |
Couple de serrage pour "zones principales concernant la performance de base du véhicule" tel que déplacement/virage/arrêt": N*m (kgf*cm, lbf*pi) |
![]() |
Graisse pour frein à disque |
Verification
VERIFICATION PROCEDURE 1. VERIFIER LE CYLINDRE DE FREIN ET LE PISTON
(a) Vérifier l'absence de rouille ou de rayures dans l'alésage de cylindre de frein à disque arrière et le piston de frein à disque arrière. Si nécessaire, remplacer le cylindre de frein à disque arrière et le piston de ...
