Toyota Camry Manuel de réparation XV50 (2011–2019): Depose

DEPOSE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

REMARQUE:

CONSEIL:

PROCEDURE

1. DEPOSER LA ROUE ARRIERE

Cliquer ici

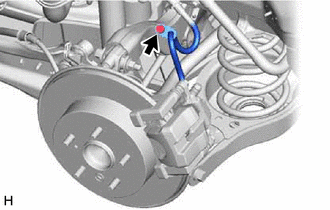

2. DETACHER LE FLEXIBLE ARRIERE

(a) Déposer le boulon et détacher le flexible arrière du support de flexible arrière.

3. DEPOSER LA PLAQUETTE DE FREIN A DISQUE ARRIERE

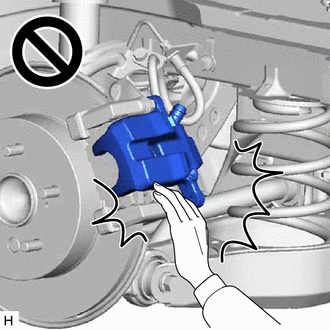

ATTENTION:

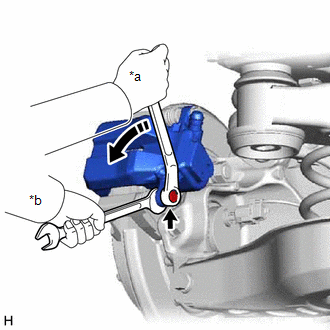

(a) Maintenir la broche coulissante de cylindre de frein à disque arrière (côté inférieur) et déposer le boulon.

*a

Tourner

*b

Maintenir

(b) Tirer sur l'ensemble de cylindre de frein à disque arrière vers le haut.

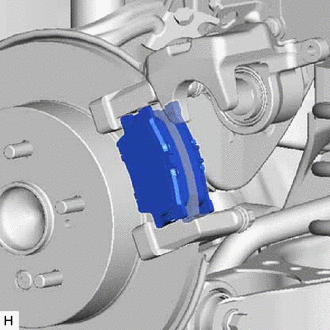

(c) Déposer les 2 plaquettes de frein à disque arrière de la fixation de cylindre de frein à disque arrière.

4. DEPOSER LE KIT DE CALES ANTIGRINCEMENTS DE FREIN A DISQUE ARRIERE

(a) Déposer la cale antigrincement de frein à disque arrière n° 1 de chaque rembourrage de frein à disque arrière.

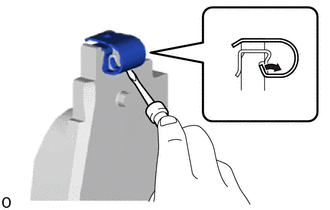

(b) A l'aide d'un tournevis, déposer la plaque d'indicateur d'usure de chaque plaquette de frein à disque arrière.
