Toyota Camry Manuel de réparation XV50 (2011–2019): Repose

REPOSE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

REMARQUE:

• Juste après avoir reposé les plaquettes de frein, les performances de freinage peuvent être réduites. Toujours effectuer un essai sur route dans un endroit sûr en faisant attention aux alentours.
• Après avoir remplacé les plaquettes de frein à disque arrière, la pédale de frein peut sembler souple en raison du jeu entre les plaquettes de frein à disque arrière et le disque arrière. Enfoncer plusieurs fois la pédale de frein jusqu'à ce que la pédale semple ferme.
• Après avoir remplacé les plaquettes de frein à disque arrière, toujours effectuer un essai sur route pour vérifier l'efficacité des freins et la présence de vibrations.

CONSEIL:

• Procéder de la même façon pour le côté droit et pour le côté gauche.
• La procédure suivante se rapporte au côté gauche.

PROCEDURE

1. REPOSER LE KIT DE CALES ANTIGRINCEMENTS DE FREIN A DISQUE ARRIERE

REMARQUE:

• Lors du remplacement d'une plaquette de frein à disque arrière usée, le kit de cales antigrincements de frein à disque arrière doit être remplacé en même temps que la plaquette de frein à disque arrière.
• Ne pas appliquer de graisse pour frein à disque sur la surface de garniture des plaquettes de frein.
• Reposer les plaques d'indication d'usure des plaquettes de frein à disque arrière dans la bonne position et le bon sens.

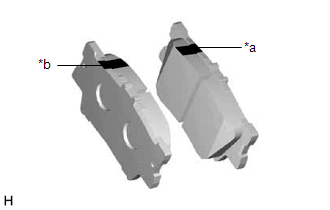

(a) Vérifier la plaquette de frein à disque arrière. CONSEIL: Si la plaquette de frein à disque arrière présente un repère d'identification, veiller à vérifier l'emplacement de repose.

*a Côté intérieur (blanc) *b Côté extérieur (vert)

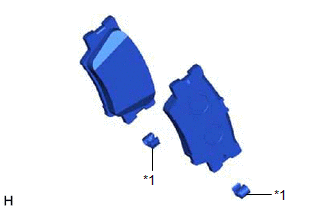

(b) Reposer la plaquette de frein à disque arrière de la plaque d'indicateur d'usure sur chaque plaquette de frein à disque arrière.

*1 Plaque d'indication d'usure de plaquette de frein à disque arrière

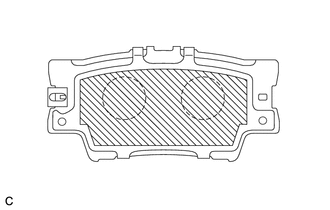

(c) Appliquer de la graisse pour frein à disque sur la plaque de coffre des plaquettes de frein à disque arrière.

Graisse pour frein à disque

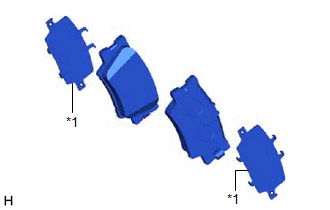

(d) Reposer la cale antigrincement de frein à disque arrière n° 1 sur chaque rembourrage de frein à disque arrière.

*1 Cale antigrincement de frein à disque arrière n° 1

2. REPOSER LA PLAQUETTE DE FREIN A DISQUE ARRIERE

ATTENTION:

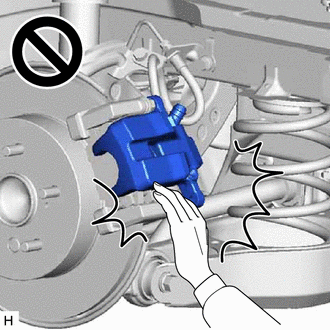

• Veiller à ne pas se pincer par l'ensemble de cylindre de frein à disque arrière ou d'autres pièces lors de la repose des plaquettes de frein à disque arrière.
• Après avoir soulevé l'ensemble de cylindre de frein à disque arrière, le mettre en place avant de travailler dessus.
• L'ensemble de cylindre de frein à disque arrière risque de tomber et de causer des blessures graves aux mains ou aux doigts.

(a) Enfoncer le piston de frein à disque arrière.

REMARQUE:

• Veiller à ce que le liquide de frein ne déborde pas du réservoir.
• Ne pas forcer pour enfoncer le piston de frein à disque arrière.

(b) Reposer les 2 plaquettes de frein à disque arrière sur la fixation de cylindre de frein à disque arrière.

REMARQUE:

• Veiller à ce que les surfaces de frottement des plaquettes de frein à disque arrière et le disque arrière restent exempts d'huile ou de graisse.
• Reposer la plaquette de frein à disque arrière de manière à ce que la plaque d'indication d'usure de plaquette de frein à disque arrière se trouve sur le côté inférieur du véhicule.

CONSEIL:

Si la plaquette de frein à disque arrière présente un repère d'identification, veiller à vérifier l'emplacement de repose.

(c) Maintenir la broche coulissante de cylindre de frein à disque arrière (côté inférieur) et reposer l'ensemble de cylindre de frein à disque arrière sur la fixation de cylindre de frein à disque arrière avec le boulon.

Torque:

26,5 N·m {270 kgf·cm, 20 ft·lbf}

(d) Enfoncer la pédale de frein à plusieurs reprises.

3. REPOSER LE FLEXIBLE ARRIERE

(a) Brancher le flexible arrière sur le support de flexible arrière à l'aide du boulon.

Torque:

29 N·m {296 kgf·cm, 21 ft·lbf}

4. VERIFIER LE NIVEAU DE LIQUIDE DE FREIN DANS LE RESERVOIR

Cliquer ici

5. REPOSER LA ROUE ARRIERE

Cliquer ici
