Toyota Camry Manuel de réparation XV50 (2011–2019): Freins

FREINS

VERIFIER LES CANALISATIONS ET DURITES DE FREIN

CONSEIL:

Travailler dans un local bien éclairé. Tourner les roues avant complètement vers la droite ou vers la gauche avant de commencer la vérification.

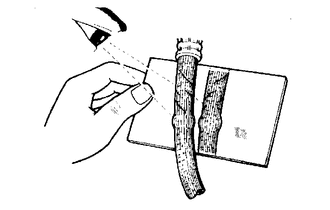

(a) A l'aide d'un miroir, vérifier si toute la circonférence et la longueur des canalisations de frein et les durites ne présentent aucun des problèmes suivants:

(b) S'assurer que toutes les attaches sont bien serrées et que les branchements ne présentent pas de fuites.

(c) S'assurer que les durites et les canalisations ne se trouvent pas à proximité de bords coupants, des pièces en mouvement et du système d'échappement.

(d) S'assurer que les canalisations sont posées correctement et passent bien au centre des oeillets.

VERIFIER LA PEDALE DE FREIN

(a) Vérifier la pédale de frein.

Cliquer ici

VERIFIER LE FREIN DE STATIONNEMENT (avec système de frein de stationnement électrique)

(a) Vérifier le frein de stationnement.

VERIFIER LE FREIN DE STATIONNEMENT (sans système de frein de stationnement électrique)

(a) Vérifier le frein de stationnement.

Cliquer ici

(b) Vérifier les câbles de frein de stationnement pour s'assurer qu'ils ne sont pas déformés ou grippés.

VERIFIER LE FREIN AVANT

(a) Vérifier les plaquettes et les disques de frein avant.

Cliquer ici

VERIFIER LES PLAQUETTES ET LES DISQUES DE FREIN ARRIERE

(a) Vérifier les plaquettes et les disques de frein arrière.

avec système de frein de stationnement électrique: Cliquer ici

sans système de frein de stationnement électrique: Cliquer ici

VERIFIER OU REMPLACER LE LIQUIDE DE FREIN

(a) Vérifier ou remplacer le liquide de frein.

Cliquer ici

Liquide:

SAE J1703 ou FMVSS n° 116 DOT3

SAE J1704 ou FMVSS n° 116 DOT4
