PIECES CONSTITUTIVES

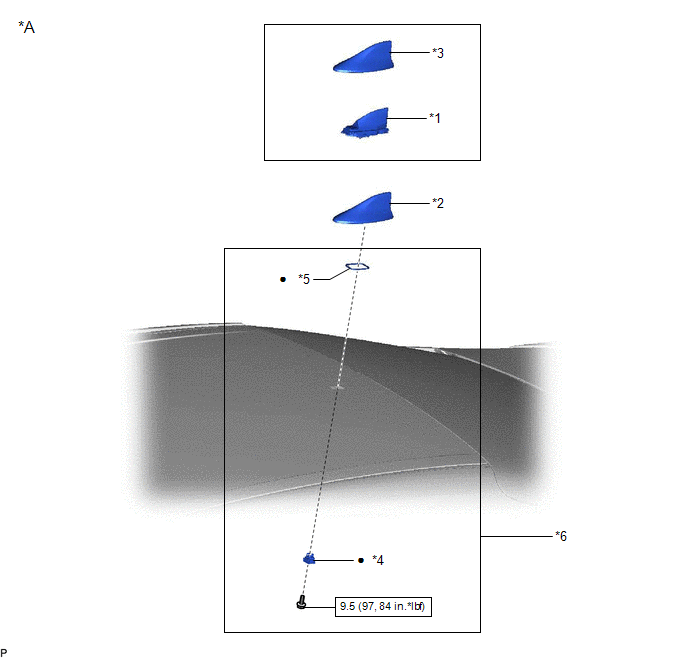

SCHEMA
*A | sauf toit ouvrant panoramique |
- | - |
*1 | ENSEMBLE D'ANTENNE DE TOIT |
*2 | ENSEMBLE D'ANTENNE DE TOIT AVEC CACHE |
*3 | COUVERCLE |
*4 | RONDELLE ET SUPPORT |
*5 | JOINT |
*6 | LOGEMENT D'ANTENNE DE TOIT |
![]() |
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
● | Pièce non réutilisable |

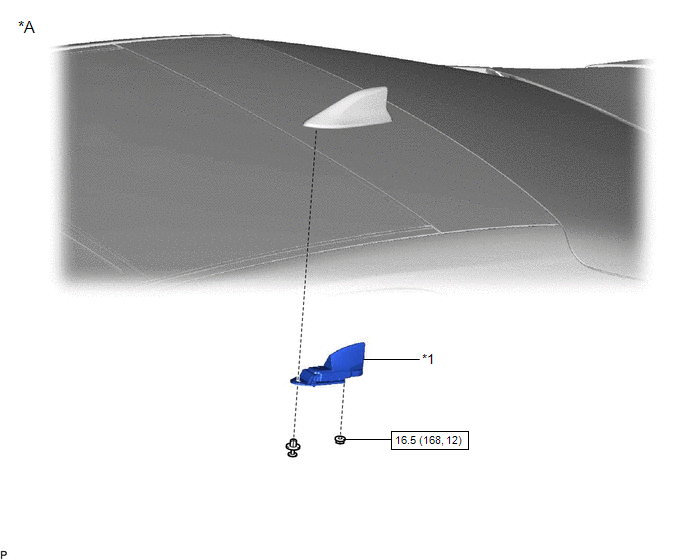

SCHEMA
*A | Pour toit ouvrant panoramique |
- | - |
*1 | ENSEMBLE D'ANTENNE DE TOIT |
- | - |
![]() |
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
- | - |
