Toyota Camry et,
REPOSE
PROCEDURE
1. REPOSER LE CONTACTEUR DE COMPTEUR PARTIEL

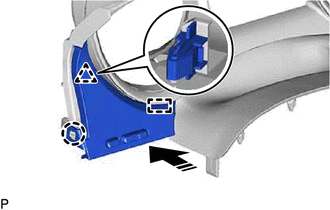

(a) Engager le guide, la griffe et l'agrafe comme indiqué sur le schéma pour reposer le contacteur de compteur partiel.
.png) |
Poser dans ce sens |
2. REPOSER L'ENSEMBLE DE PANNEAU DE FINITION DE COMBINE D'INSTRUMENTS
Cliquer ici
.gif)
3. REPOSER LE COMBINE D'INSTRUMENTS DE PROTECTION DE COMBINE D'INSTRUMENTS N° 2
Cliquer ici
4. REPOSER LE COMBINE D'INSTRUMENTS DE PROTECTION DE COMBINE D'INSTRUMENTS N° 1
Cliquer ici
