Toyota Camry Manuel de réparation XV50 (2011–2019): Verification

Toyota Camry Manuel de réparation XV50 (2011–2019) / Intérieur du véhicule / Compteurs / Jauges / Affichage / Contacteur De Compteur Partiel / Verification

VERIFICATION

PROCEDURE

1. VERIFIER LE CONTACTEUR DE COMPTEUR PARTIEL

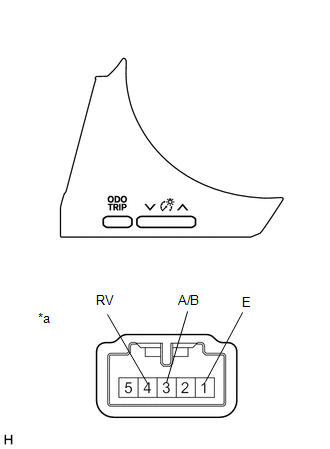

(a) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

4 (RV) - 1 (E)

Contacteur UP de rhéostat de commande d'éclairage enfoncé

En dessous de 50 Ω

Contacteur UP de rhéostat de commande d'éclairage non enfoncé

10 kΩ minimum

4 (RV) - 1 (E)

Contacteur DOWN de rhéostat de commande d'éclairage enfoncé

1,71 à 1,94 kΩ

Contacteur DOWN de rhéostat de commande d'éclairage non enfoncé

10 kΩ minimum

3 (A/B) - 1 (E)

Contacteur ODO/TRIP enfoncé

En dessous de 50 Ω

Contacteur ODO/TRIP non enfoncé

10 kΩ minimum

Si le résultat n'est pas conforme aux spécifications, remplacer le contacteur de compteur partiel.

*a

Pièce constitutive sans faisceau de câbles branché

(Contacteur de compteur partiel)

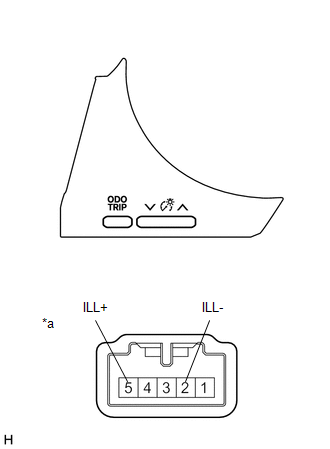

(b) Vérification de l'éclairage

(1) Appliquer la tension de batterie au contacteur de compteur partiel et s'assurer qu'il s'allume.

OK:

Condition

Condition spécifiée

Batterie positive (+) → Borne 5 (+) (ILL+)

Batterie négative (-) → Borne 2 (ILL-)

S'allume

Si le résultat n'est pas conforme aux spécifications, remplacer le contacteur de compteur partiel.

*a

Pièce constitutive sans faisceau de câbles branché

(Contacteur de compteur partiel)
