Toyota Camry Manuel de réparation XV50 (2011–2019): Emplacement Des Pieces Constitutives

EMPLACEMENT DES PIECES CONSTITUTIVES

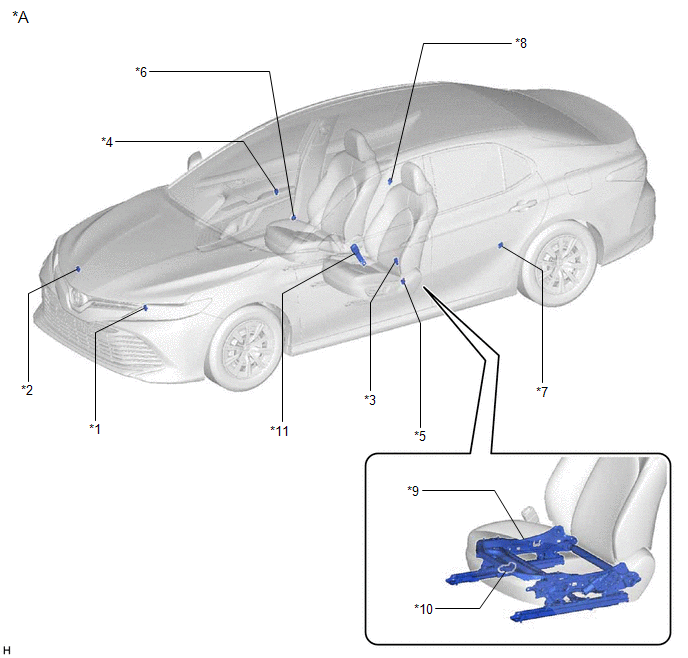

SCHEMA

*A

fabrication TMC

-

-

*1

CAPTEUR D'AIRBAG AVANT GAUCHE

*2

CAPTEUR D'AIRBAG AVANT DROIT

*3

CAPTEUR D'AIRBAG LATERAL DE PORTE GAUCHE

*4

CAPTEUR D'AIRBAG LATERAL DE PORTE DROIT

*5

CAPTEUR D'AIRBAG LATERAL GAUCHE N° 1

*6

CAPTEUR D'AIRBAG LATERAL DROIT N° 1

*7

CAPTEUR D'AIRBAG LATERAL GAUCHE N° 2

*8

CAPTEUR D'AIRBAG LATERAL DROIT N° 2

*9

ENSEMBLE DE DISPOSITIF DE REGLAGE DE SIEGE AVANT GAUCHE

*10

CAPTEUR DE POSITION DE SIEGE

*11

ENSEMBLE INTERIEUR DE SANGLE DE CEINTURE DE SECURITE DE SIEGE AVANT GAUCHE

-CONTACTEUR DE BOUCLE DE CEINTURE DE SECURITE AVANT GAUCHE

-

-

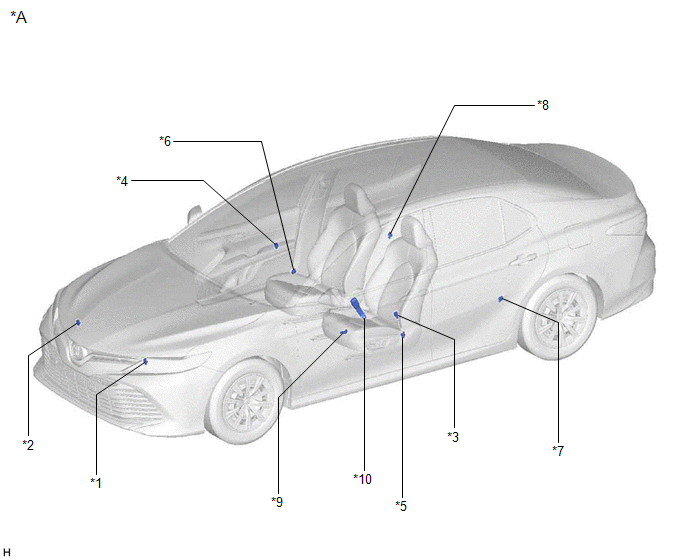

SCHEMA

*A

fabrication TMMK

-

-

*1

CAPTEUR D'AIRBAG AVANT GAUCHE

*2

CAPTEUR D'AIRBAG AVANT DROIT

*3

CAPTEUR D'AIRBAG LATERAL DE PORTE GAUCHE

*4

CAPTEUR D'AIRBAG LATERAL DE PORTE DROIT

*5

CAPTEUR D'AIRBAG LATERAL GAUCHE N° 1

*6

CAPTEUR D'AIRBAG LATERAL DROIT N° 1

*7

CAPTEUR D'AIRBAG LATERAL GAUCHE N° 2

*8

CAPTEUR D'AIRBAG LATERAL DROIT N° 2

*9

CAPTEUR D'AIRBAG DETECTANT LA POSITION DE SIEGE

*10

ENSEMBLE INTERIEUR DE SANGLE DE CEINTURE DE SECURITE DE SIEGE AVANT GAUCHE

-CONTACTEUR DE BOUCLE DE CEINTURE DE SECURITE AVANT GAUCHE

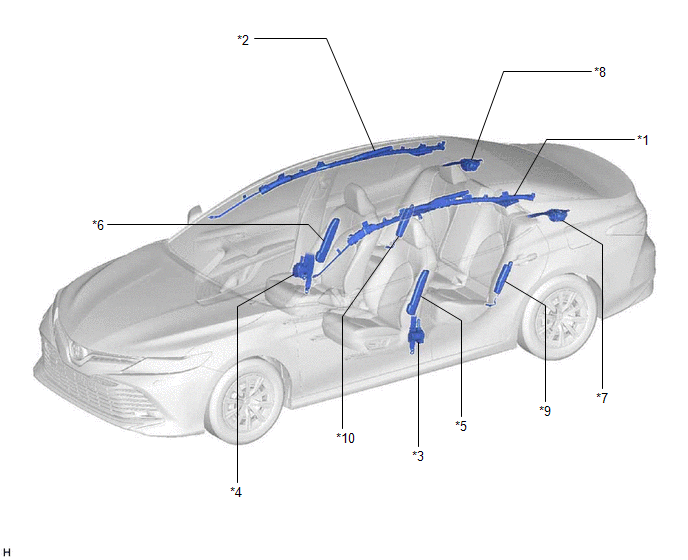

SCHEMA

*1

ENSEMBLE D'AIRBAG RIDEAU GAUCHE

*2

ENSEMBLE D'AIRBAG RIDEAU DROIT

*3

ENSEMBLE DE SANGLE EXTERIEURE DE CEINTURE DE SECURITE AVANT GAUCHE

*4

ENSEMBLE DE SANGLE EXTERIEURE DE CEINTURE DE SECURITE AVANT DROITE

*5

ENSEMBLE D'AIRBAG DU SIEGE AVANT GAUCHE

*6

ENSEMBLE D'AIRBAG DU SIEGE AVANT DROIT

*7

ENSEMBLE DE SANGLE EXTERIEURE DE CEINTURE DE SECURITE ARRIERE GAUCHE

*8

ENSEMBLE DE SANGLE EXTERIEURE DE CEINTURE DE SECURITE ARRIERE DROITE

*9

ENSEMBLE D'AIRBAG DE SIEGE ARRIERE GAUCHE

*10

ENSEMBLE D'AIRBAG DE SIEGE ARRIERE DROIT

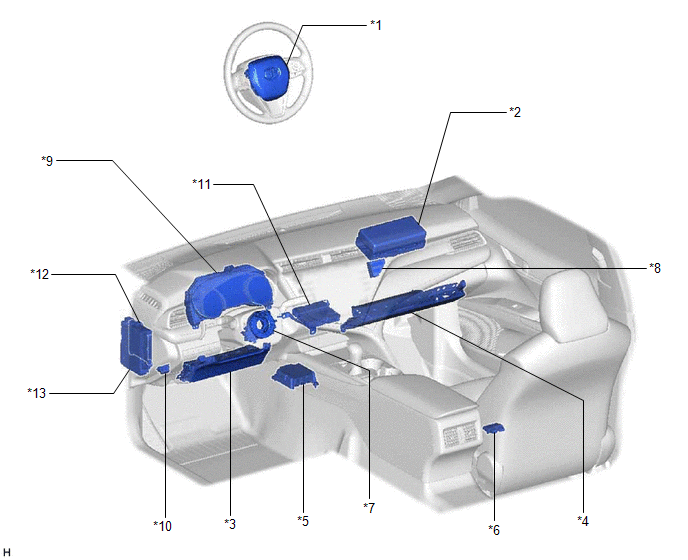

SCHEMA

*1

ENSEMBLE DE BOUTON D'AVERTISSEUR SONORE

*2

ENSEMBLE D'AIRBAG DE TABLEAU DE BORD COTE PASSAGER AVANT

*3

ENSEMBLE D'AIRBAG INFERIEUR DE TABLEAU DE BORD N° 1

*4

ENSEMBLE D'AIRBAG INFERIEUR DE TABLEAU DE BORD N° 2

*5

ENSEMBLE DE CAPTEUR D'AIRBAG

*6

ECU DE DETECTION D'OCCUPANT

*7

SOUS-ENSEMBLE DE CABLE EN SPIRALE

*8

- TEMOIN ON/OFF D'AIRBAG DU PASSAGER

ENSEMBLE D'INDICATEUR LUMINEUX

*9

ENSEMBLE DE COMBINE D'INSTRUMENTS

- TEMOIN SRS

*10

DLC3

*11

DCM (EMETTEUR-RECEPTEUR TELEMATIQUE) (avec contacteur (SOS) manuel)

*12

ECU DE CARROSSERIE PRINCIPALE (ECU DE CARROSSERIE DU RESEAU MULTIPLEX)

*13

ENSEMBLE DE BLOC DE JONCTION DE TABLEAU DE BORD

- FUSIBLE A/BAG-IG2

- FUSIBLE METER-IG2

- FUSIBLE ECU-IG1 N° 4

- FUSIBLE ECU-DCC N° 2

-

-
