Toyota Camry Manuel de réparation XV50 (2011–2019): Schema Du Systeme

Toyota Camry Manuel de réparation XV50 (2011–2019) / Intérieur du véhicule / Systemes De Retenue Supplementaire / Systeme D'airbag / Schema Du Systeme

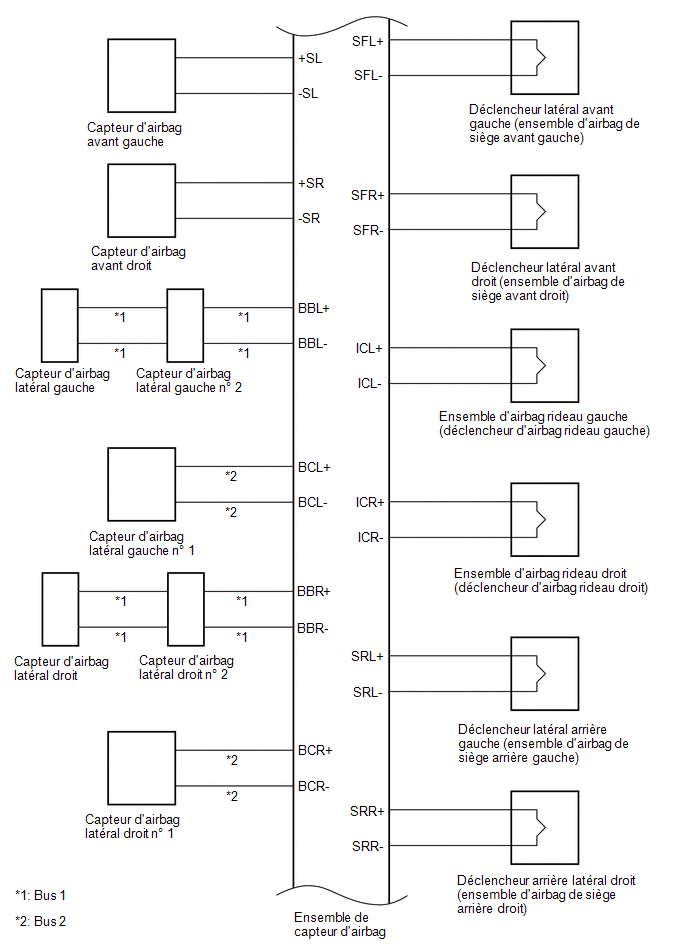

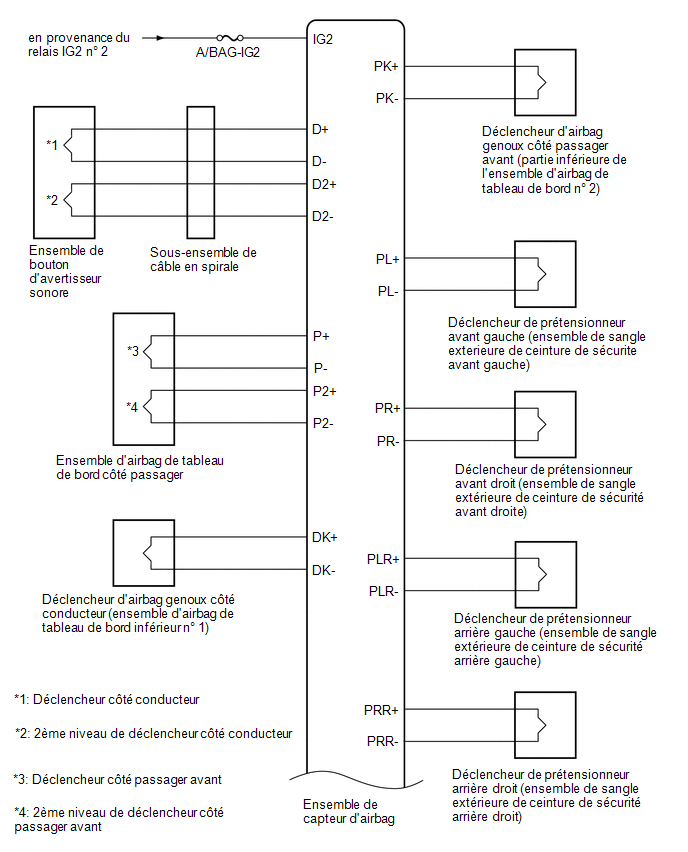

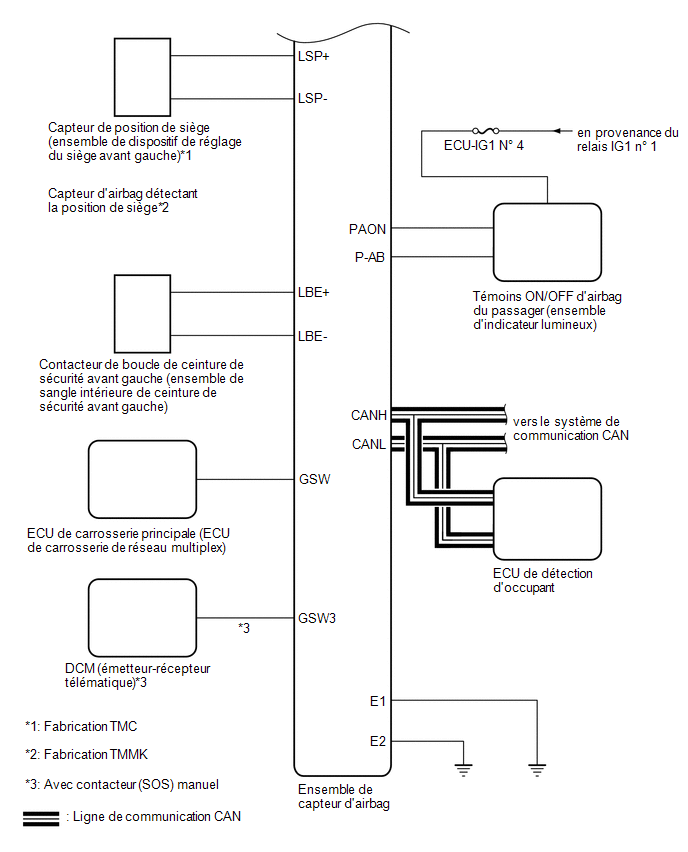

SCHEMA DU SYSTEME

Tableau de communication

ECU d'émission

(Emetteur)

ECU de réception

Signal

Méthode de communication

Ensemble de capteur d'airbag

ECU de détection d'occupant
  • Signal de détection de collision
  • Signal d'accélération

CAN

Ensemble de capteur d'airbag

ECM
  • Signal de détection de collision

Ensemble de capteur d'airbag

Ensemble de combiné d'instruments
  • Signal de demande d'activation de témoin SRS

ECU de détection d'occupant

Ensemble de capteur d'airbag
  • Signal de dysfonctionnement du système de classification d'occupant
  • Signal d'erreur du point zéro du système de classification d'occupant
  • Etat de l'occupant pour le signal du siège passager avant
  • Etat du contacteur de boucle de ceinture du signal de passager avant
Emplacement Des Pieces Constitutives
EMPLACEMENT DES PIECES CONSTITUTIVES SCHEMA *A fabrication TMC - - *1 CAPTEUR D'AIRBAG AVANT GAUCHE *2 CAPTEUR D'AIRBAG AVANT DROIT *3 CAPTEUR D'AIRBAG LATERAL DE PORTE GAUCHE *4 CAPTEUR D'AIRBA ...

Description Du Systeme
DESCRIPTION DU SYSTEME FONCTION DES CONNECTEURS SRS (a) Emplacement du mécanisme de prévention d'activation (b) Fonction du mécanisme de prévention d'activation (1) Le mécanisme de prévention d'activa ...

D'autres materiaux:

Verification / Suppression Des Dtc
VERIFICATION / SUPPRESSION DES DTC VERIFIER DTC (a) Brancher le Techstream sur le DLC3. (b) Mettre le contacteur du moteur en position ON (IG). (c) Allumer le Techstream. (d) Sélectionner les menus suivants: Powertrain / Engine / Trouble Codes. Powertrain > Engine > Trouble Codes (e) ...

Verification
VERIFICATION PROCEDURE 1. VERIFIER LE CAPTEUR A ULTRASONS CENTRAL AVANT (a) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous. Résistance standard: Branchement du tester Condition Condition spécifiée 4 (BI) - 6 (EI) ...

Dysfonctionnement du processus d'écriture/lecture des informations relatives à l'ECU de carrosserie principale du véhicule (B15F6)
DESCRIPTION Ce DTC est enregistré lorsque des éléments commandés par l'ECU de carrosserie principale (ECU de carrosserie du réseau multiplex) ne peuvent pas être personnalisés via l'écran de personnalisation du système audio et vidéo du véhicule. CONSEIL: L'ECU de carrosserie principale ...
