Toyota Camry et,
PIECES CONSTITUTIVES

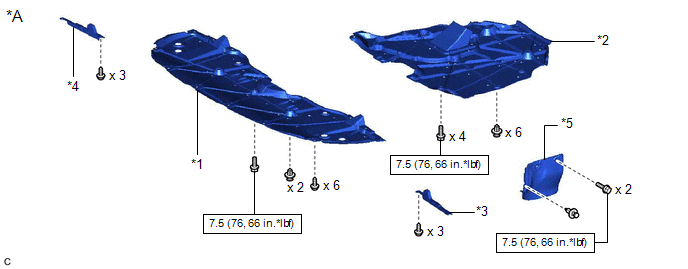

SCHEMA
|
*A | fabrication TMC |
- | - |
|
*1 | SABOT DE PROTECTION DU MOTEUR N° 1 |
*2 | ENSEMBLE DE SABOT DE PROTECTION DE MOTEUR N° 2 |
|
*3 | REMBOURRAGE GAUCHE D'EXTENSION DE PASSAGE DE ROUE AVANT |
*4 | REMBOURRAGE DROIT D'EXTENSION DE PASSAGE DE ROUE AVANT |
|
*5 | JOINT DE JOUE D'AILE AVANT GAUCHE |
- | - |
.png) |
N*m (kgf*cm, ft*lbf): couple de serrage prescrit |
- | - |
SCHEMA
|
*A | fabrication TMMK |
- | - |
|
*1 | SABOT DE PROTECTION DU MOTEUR N° 1 |
*2 | ENSEMBLE DE SABOT DE PROTECTION DE MOTEUR N° 2 |
|
*3 | REMBOURRAGE GAUCHE D'EXTENSION DE PASSAGE DE ROUE AVANT |
*4 | REMBOURRAGE DROIT D'EXTENSION DE PASSAGE DE ROUE AVANT |
|
*5 | JOINT DE JOUE D'AILE AVANT GAUCHE |
- | - |
|
|
N*m (kgf*cm, ft*lbf): couple de serrage prescrit |
- | - |

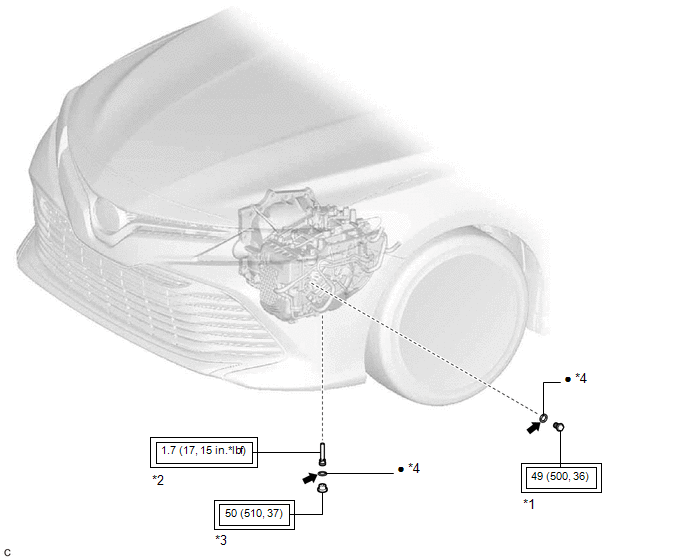

SCHEMA
|
*1 | BOUCHON DE REMPLISSAGE |
*2 | TUYAU DE REMPLISSAGE D'HUILE DE BOITE DE VITESSES N° 1 |
|
*3 | BOUCHON DE TROP-PLEIN |
*4 | JOINT D'ETANCHEITE |
.png) |
Couple de serrage pour "zones principales concernant la performance de base du véhicule" tel que déplacement/virage/arrêt": N*m (kgf*cm, ft*lbf) |
● | Pièce non réutilisable |
.png) |
ATF WS d'origine Toyota |
- | - |
RemplacementRepose
REPOSE MESURE DE PRECAUTION / REMARQUE / CONSEIL
CONSEIL:
Procéder de la même façon pour le côté droit et pour le côté gauche.
La procédure suivante se rapporte au côté gauche.
