PIECES CONSTITUTIVES

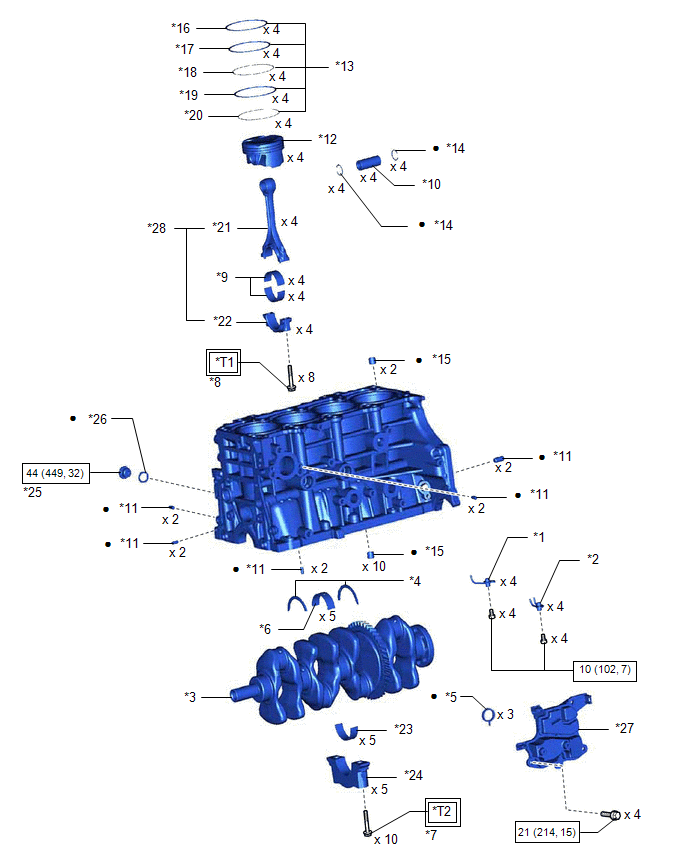

SCHEMA
*1 | SOUS-ENSEMBLE DE GICLEUR D'HUILE N° 1 |
*2 | SOUS-ENSEMBLE DE GICLEUR D'HUILE N° 2 |
*3 | VILEBREQUIN |
*4 | BAGUE DE BUTEE DE VILEBREQUIN |
*5 | JOINT D'ETANCHEITE DE SEPARATEUR D'HUILE |
*6 | PALIER DE VILEBREQUIN |
*7 | BOULON DE REGLAGE DE CHAPEAU DE PALIER DE VILEBREQUIN |
*8 | BOULON DE BIELLE |
*9 | COUSSINET DE BIELLE |
*10 | AXE DE PISTON |
*11 | GOUPILLE DROITE |
*12 | PISTON |
*13 | JEU DE SEGMENTS DE PISTON |
*14 | ANNEAU ELASTIQUE D'ORIFICE D'AXE DE PISTON |
*15 | GOUPILLE ANNULAIRE |
*16 | SEGMENT DE COMPRESSION N° 1 |
*17 | SEGMENT DE COMPRESSION N° 2 |
*18 | RAIL LATERAL SUPERIEUR |
*19 | EXPANDEUR DE SEGMENT RACLEUR |
*20 | RAIL LATERAL INFERIEUR |
*21 | BIELLE |
*22 | CHAPEAU DE BIELLE |
*23 | PALIER DE VILEBREQUIN N° 2 |
*24 | CHAPEAU DE PALIER DE VILEBREQUIN |
*25 | BOUCHON FILETE RECTILIGNE N° 1 |
*26 | JOINT D'ETANCHEITE |
*27 | CARTER DE VENTILATION N° 1 |
*28 | SOUS-ENSEMBLE DE BIELLE |
![]() |
Couple de serrage pour "zones principales concernant la performance de base du véhicule" tel que déplacement/virage/arrêt": N*m (kgf*cm, lbf*pi) |
![]() |
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
● | Pièce non réutilisable |
- | - |
*T1 | 1er: 38 (387, 28) 2ème: Tourner de 90° |
*T2 | 1er: 61 (622, 45) 2ème: Tourner de 90° |
