PIECES CONSTITUTIVES
SCHEMA
|

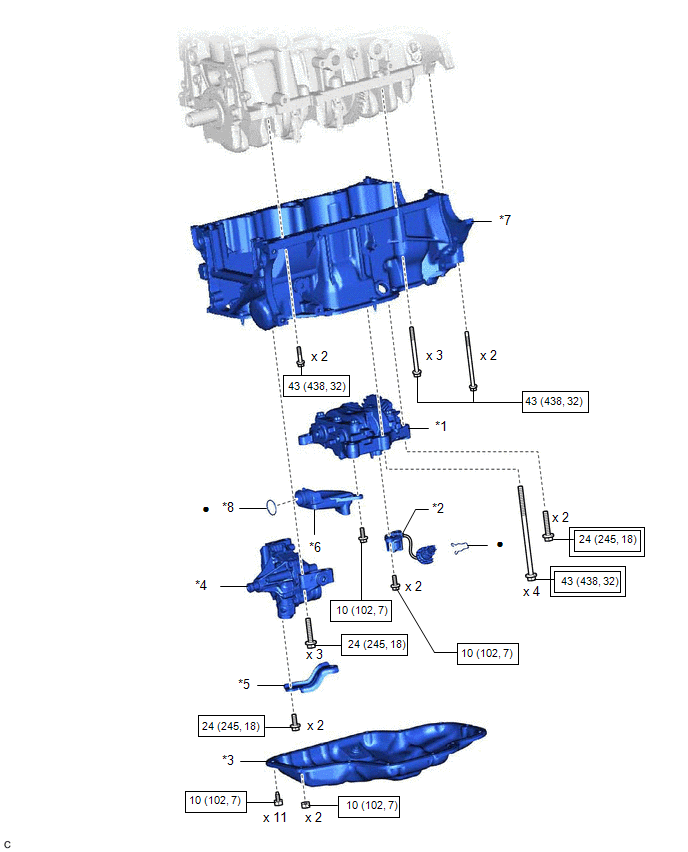

*1 | ENSEMBLE DE DISPOSITIF D'EQUILIBRAGE DU MOTEUR |
*2 | CAPTEUR DE NIVEAU D'HUILE MOTEUR |
|
*3 | SOUS-ENSEMBLE DE CARTER D'HUILE N° 2 |
*4 | ENSEMBLE DE POMPE A HUILE |
|
*5 | SUPPORT DE POMPE A HUILE |
*6 | SOUS-ENSEMBLE DE CREPINE D'HUILE |
|
*7 | ENSEMBLE DE CARTER DE RENFORCEMENT |
*8 | JOINT D'ETANCHEITE DE CREPINE D'HUILE |
.png) |
Couple de serrage pour "zones principales concernant la performance de base du véhicule" tel que déplacement/virage/arrêt": N*m (kgf*cm, ft*lbf) |
.png) |
N*m (kgf*cm, ft*lbf): couple de serrage prescrit |
|
● | Pièce non réutilisable |
- | - |
SCHEMA
|

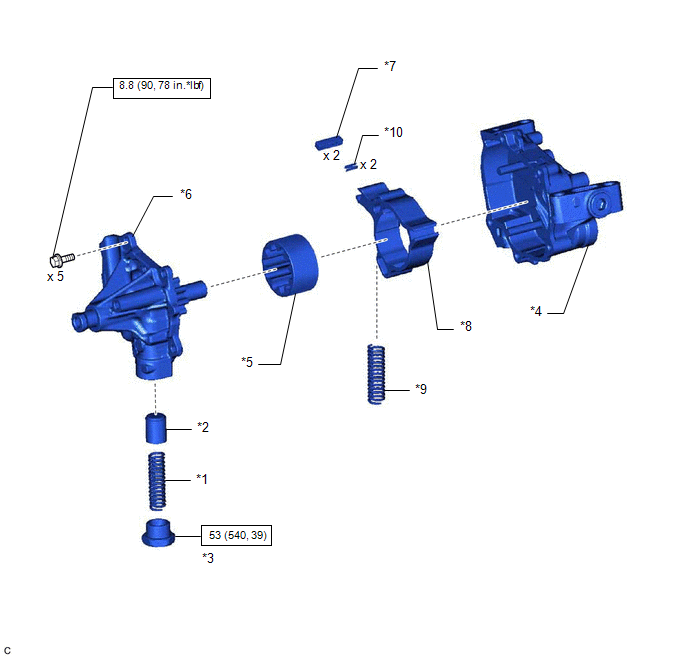

*1 | RESSORT DE SOUPAPE DE DECHARGE DE POMPE A HUILE |
*2 | SOUPAPE DE DECHARGE DE POMPE A HUILE |
|
*3 | BOUCHON DE SOUPAPE DE DECHARGE DE POMPE A HUILE |
*4 | CORPS DE POMPE A HUILE |
|
*5 | ROTOR MENE DE LA POMPE A HUILE |
*6 | SOUS-ENSEMBLE DE CACHE DE POMPE A HUILE |
|
*7 | PALETTE DE REGULATEUR DE POMPE A HUILE |
*8 | SEGMENT DE REGULATEUR DE POMPE A HUILE |
|
*9 | RESSORT DE SOUPAPE DE DECHARGE DE POMPE A HUILE |
*10 | RESSORT DE PALETTE |
|
|
N*m (kgf*cm, ft*lbf): couple de serrage prescrit |
- | - |
