PIECES CONSTITUTIVES

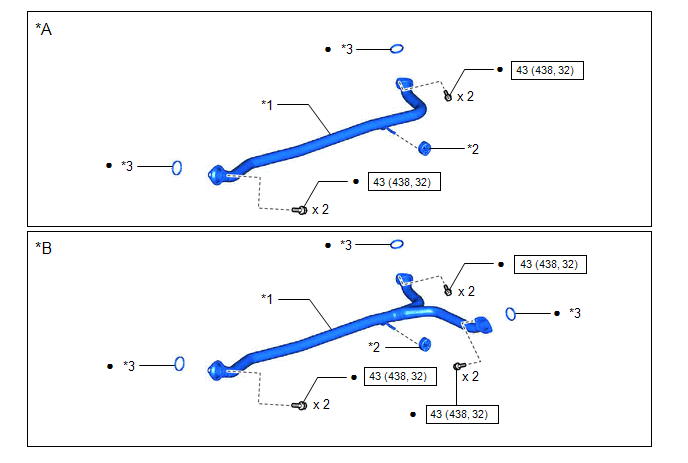

SCHEMA
|
*A | pour type simple |
*B | pour type double |
|
*1 | ENSEMBLE DE TUYAU D'ECHAPPEMENT CENTRAL |
*2 | SUPPORT DE TUYAU D'ECHAPPEMENT |
|
*3 | JOINT D'ETANCHEITE |
- | - |
|
N*m (kgf*cm, ft*lbf): couple de serrage prescrit |
● | Pièce non réutilisable |

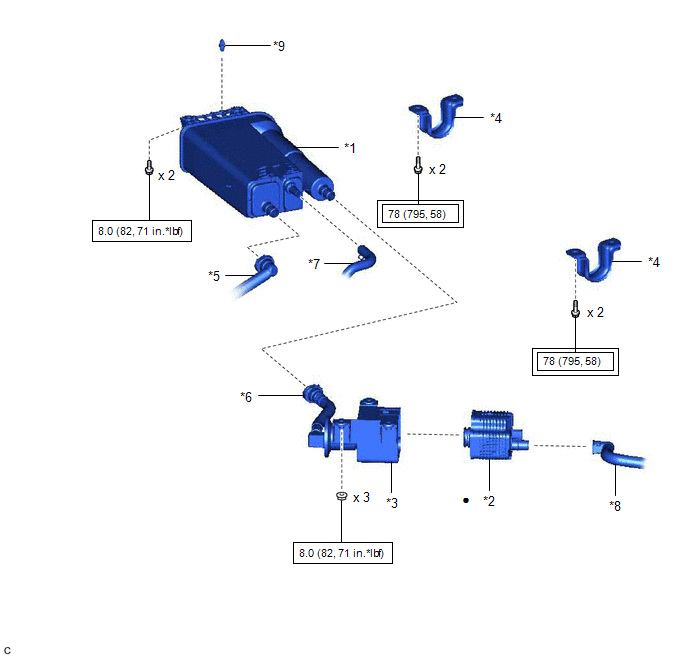

SCHEMA
|
*1 | ABSORBEUR DE VAPEURS DE CARBURANT (ENSEMBLE DE DE RESERVOIR A CHARBON ACTIF) |
*2 | SOUS-ENSEMBLE DE POMPE DE DETECTION DE FUITE |
|
*3 | SOUS-ENSEMBLE DE RESERVOIR A CHARBON ACTIF N° 2 |
*4 | SUPPORT DE BARRE STABILISATRICE ARRIERE N° 1 |
|
*5 | DURITE DE VENTILATION DE RESERVOIR A CARBURANT |
*6 | DURITE DE CANALISATION DE VENTILATION |
|
*7 | DURITE DE CANALISATION DE PURGE |
*8 | TUYAU DE CONDUITE D'AIR |
|
*9 | AGRAFE |
- | - |
|
Couple de serrage pour "zones principales concernant la performance de base du véhicule" tel que déplacement/virage/arrêt": N*m (kgf*cm, ft*lbf) |
|
N*m (kgf*cm, ft*lbf): couple de serrage prescrit |
|
● | Pièce non réutilisable |
- | - |
DeposeLe lecteur portable ne peut pas être activé à l'aide d'appareils à l'intérieur du véhicule ou les informations relatives à la plage ne s'affichent pas sur les appareils à l'intérieur du véhicule
PROCEDURE
1. VERIFIER SUR UN VEHICULE DE MODELE IDENTIQUE DOTE D'UN SYSTEME AUDIO COMPATIBLE "Bluetooth"
(a) Vérifier si les informations de piste s'affichent normalement sur un autre véhicule, de même modèle, et doté d'un système audio compatible "Bluetooth".
OK: Les informat ...
Icones de menu
Sélectionnez un icone de menu pour afficher son contenu.
Affichage d'un message
d'avertissement
Cet icone de menu s'affiche uniquement lorsqu'un message d'avertissement
peut être affiché.
Sélectionnez pour afficher les messages d'avertissement et les mesures à
p ...
Data List / Active Test
DATA LIST / ACTIVE TEST DATA LIST
REMARQUE:
Dans le tableau ci-dessous, les valeurs reprises sous "Conditions
normales" sont des valeurs de référence. Ne pas se baser uniquement sur ces
valeurs de référence pour déterminer si une pièce est défectueuse ou non.
L'ECU de ...
