PIECES CONSTITUTIVES
SCHEMA
|

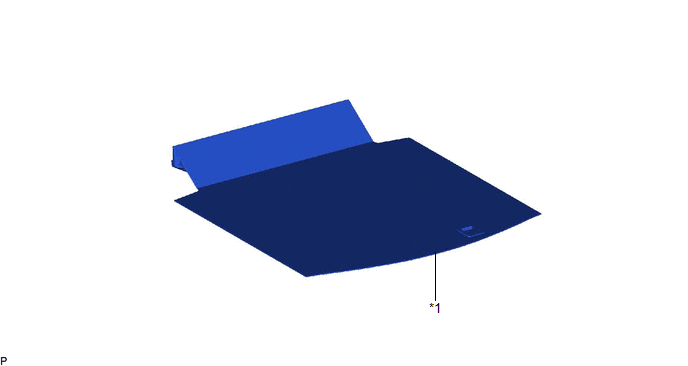

*1 | ENSEMBLE DE CACHE DE ROUE DE SECOURS | - |
- |
SCHEMA
|

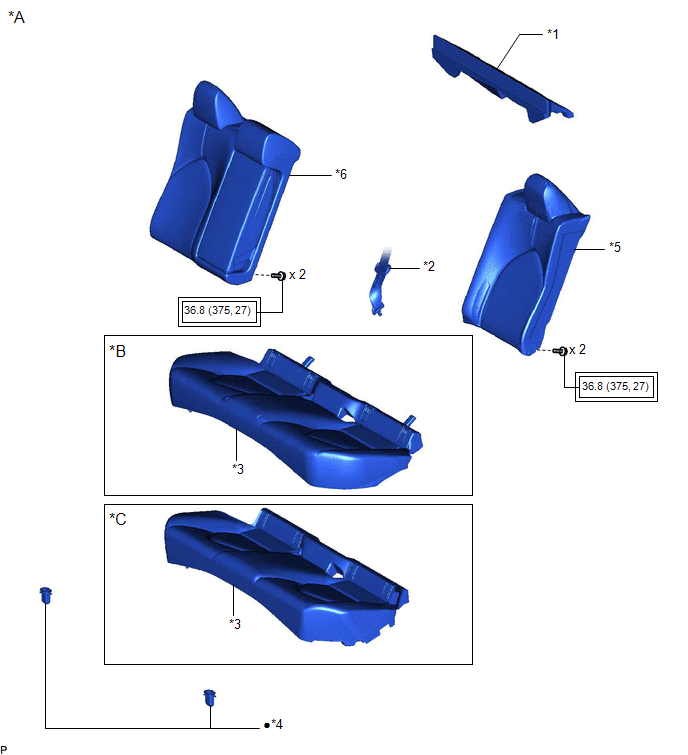

*A | pour sièges de type rabattable | *B |
fabrication TMC |
|
*C | fabrication TMMK |
- | - |
|
*1 | REMBOURRAGE INTERIEUR D'HABILLAGE DE COMPARTIMENT A BAGAGES |
*2 | ENSEMBLE DE SANGLE EXTERIEURE DE CEINTURE DE SECURITE ARRIERE CENTRALE |
|
*3 | ENSEMBLE D'ASSISE DE SIEGE ARRIERE | *4 |
CROCHET DE VERROUILLAGE D'ASSISE DE SIEGE ARRIERE |
|
*5 | ENSEMBLE DE DOSSIER DE SIEGE ARRIERE GAUCHE |
*6 | ENSEMBLE DE DOSSIER DE SIEGE ARRIERE DROIT |
|
Couple de serrage pour "zones principales concernant la performance de base du véhicule" tel que déplacement/virage/arrêt": N*m (kgf*cm, lbf*pi) | ● |
Pièce non réutilisable |
SCHEMA
|

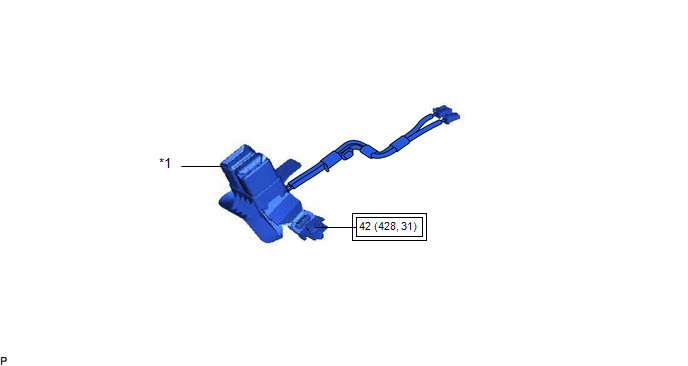

*1 | ENSEMBLE DE SANGLE INTERIEURE DE CEINTURE DE SECURITE ARRIERE AVEC CEINTURE CENTRALE GAUCHE |
- | - |
|
Couple de serrage pour "zones principales concernant la performance de base du véhicule" tel que déplacement/virage/arrêt": N*m (kgf*cm, lbf*pi) | - |
- |
