Toyota Camry et,
PIECES CONSTITUTIVES
SCHEMA
|

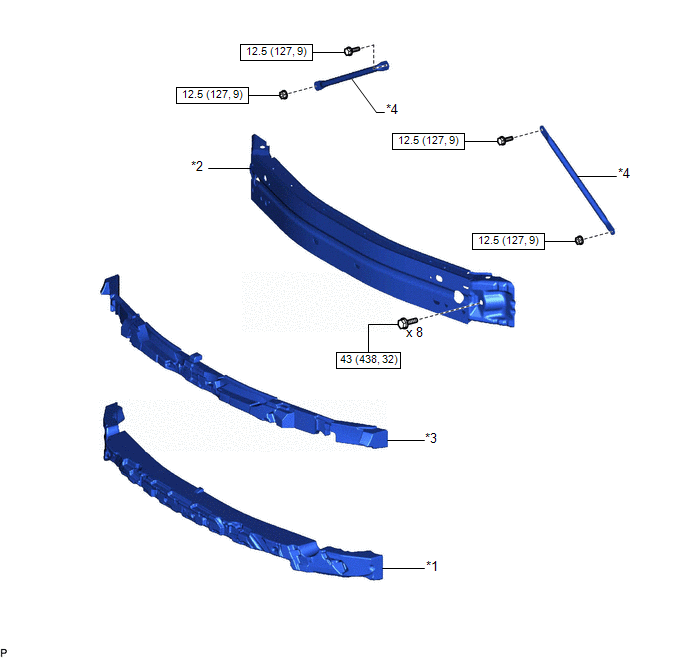

*1 | ABSORBEUR D'ENERGIE DE PARE-CHOCS AVANT | *2 |
RENFORT DE PARE-CHOCS AVANT |
|
*3 | ABSORBEUR D'ENERGIE DE PARE-CHOCS AVANT N° 2 |
*4 | SUPPORT DE FIXATION SUPERIEUR DE RADIATEUR |
.png) |
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
- | - |
SCHEMA
|
*A | pour A25A-FKS |
*B | pour 2GR-FKS |
|

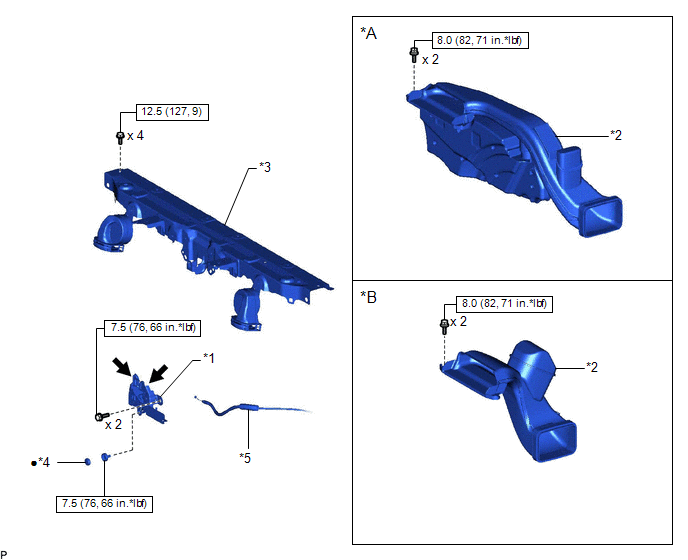

*1 | ENSEMBLE DE VERROUILLAGE DE CAPOT | *2 | ENSEMBLE D'EPURATEUR D'AIR D'ENTREE |
|
*3 | SOUS-ENSEMBLE DE SUPPORT SUPERIEUR DE RADIATEUR |
*4 | CAPUCHON D'ECROU DE VERROUILLAGE DE CAPOT |
|
*5 | ENSEMBLE DE CABLE DE COMMANDE DE VERROUILLAGE DE CAPOT |
- | - |
|
|
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
● | Pièce non réutilisable |
.png) |
Graisse MP | - |
- |
SCHEMA
|

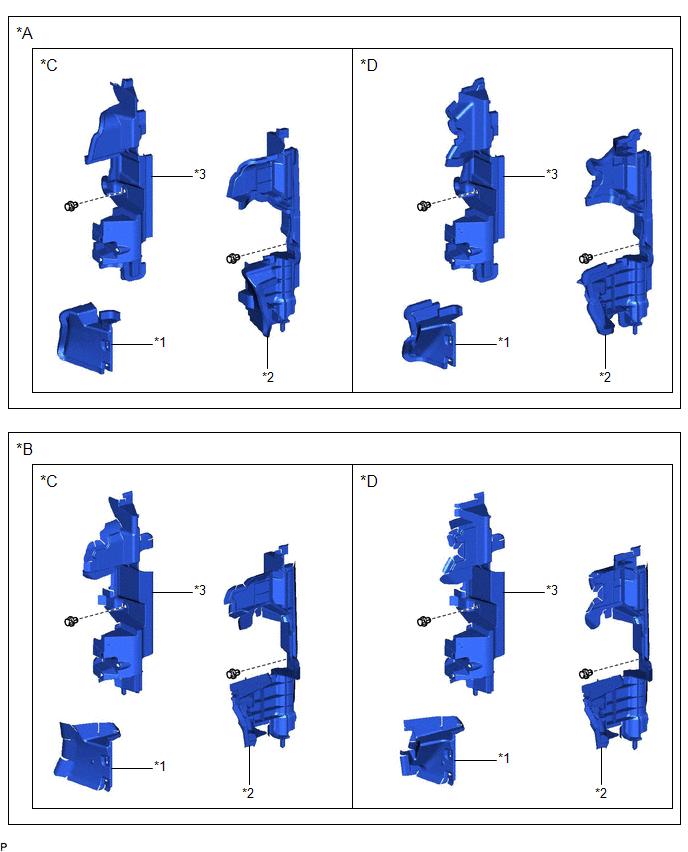

*A | fabrication TMMK |
*B | fabrication TMC |
|
*C | pour calandre de type à barre | *D |
pour calandre de type à grille |
|
*1 | PLAQUE DE GUIDAGE D'AIR LATERALE DE RADIATEUR AVANT DROITE |
*2 | GUIDE D'AIR DE RADIATEUR GAUCHE N° 1 |
|
*3 | GUIDE D'AIR DE RADIATEUR N° 1 DROIT | - |
- |
SCHEMA
|

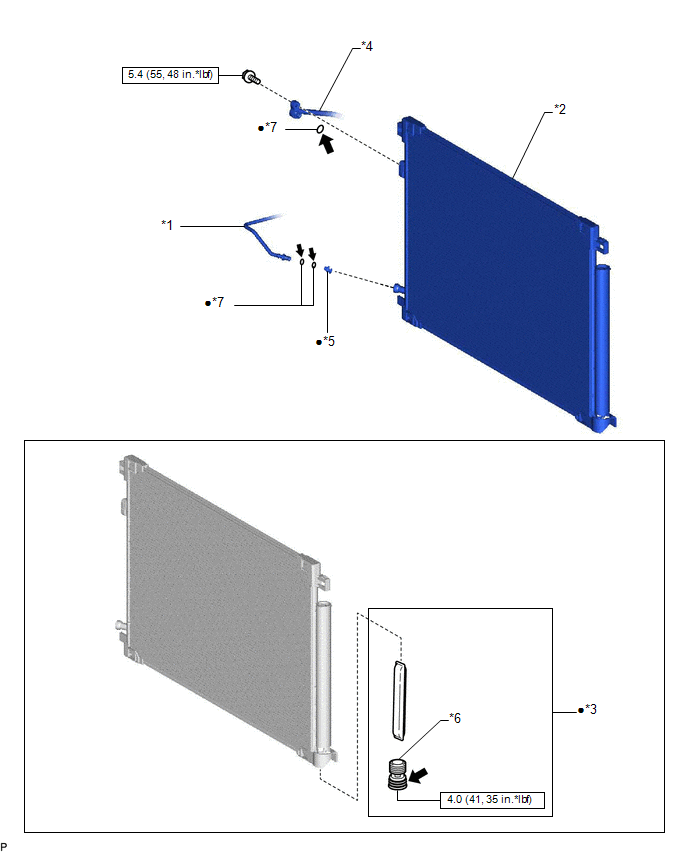

*1 | ENSEMBLE DE TUYAU DE CLIMATISATION ET D'ACCESSOIRES |
*2 | ENSEMBLE DE CONDENSEUR DE REFROIDISSEUR |
|
*3 | DESSICCATEUR DE REFROIDISSEUR | *4 |
SOUS-ENSEMBLE DE DURITE DE DECHARGE DE REFRIGERANT DE REFROIDISSEUR N° 1 |
| *5 |
ATTACHE DE CANALISATION |
*6 | BOUCHON |
|
*7 | JOINT TORIQUE |
- | - |
|
|
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
● | Pièce non réutilisable |
|
|
pour HFC-134a (R134a): Huile pour compresseur ND-OIL 8 ou produit équivalent pour HFO-1234yf (R1234yf): Huile pour compresseur ND-OIL 12 ou produit équivalent |
- | - |
