PIECES CONSTITUTIVES

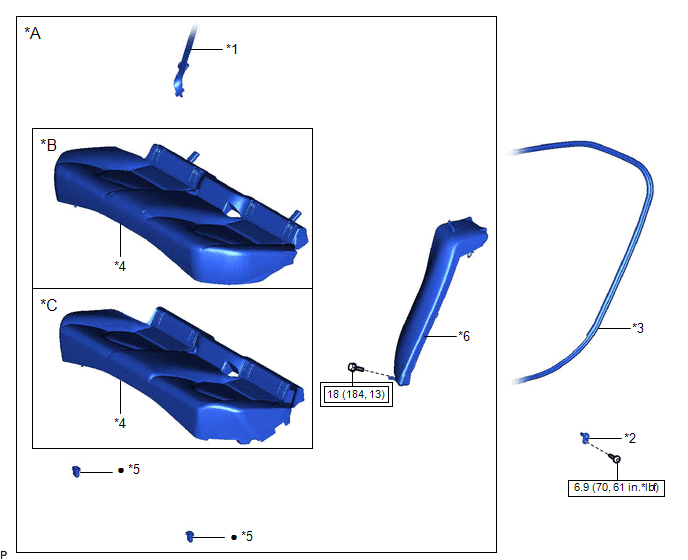

SCHEMA
|
*A | pour sièges de type rabattable |
*B | fabrication TMC |
|
*C | fabrication TMMK |
- | - |
|
*1 | ENSEMBLE DE SANGLE EXTERIEURE DE CEINTURE DE SECURITE ARRIERE CENTRALE |
*2 | ENSEMBLE DE CONTACTEUR D'ECLAIRAGE DE SEUIL DE PORTE ARRIERE |
|
*3 | BOURRELET D'HABILLAGE D'OUVERTURE DE PORTE ARRIERE |
*4 | ENSEMBLE D'ASSISE DE SIEGE ARRIERE |
|
*5 | CROCHET DE VERROUILLAGE D'ASSISE DE SIEGE ARRIERE |
*6 | ENSEMBLE DE DOSSIER DE SIEGE ARRIERE |
|
Couple de serrage pour "zones principales concernant la performance de base du véhicule" tel que déplacement/virage/arrêt": N*m (kgf*cm, lbf*pi) |
|
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
|
● | Pièce non réutilisable |
- | - |
DeposeDepose
DEPOSE MESURE DE PRECAUTION / REMARQUE /
CONSEIL Les procédures nécessaires (réglage, calibrage,
initialisation ou enregistrement) qui doivent être effectuées une fois que les
pièces ont été déposées et reposées ou remplacées lors de la dépose/repose du
bloc de soufflante sont indiq ...
Verification
VERIFICATION PROCEDURE 1. VERIFIER L'ENSEMBLE DE CLIGNOTANT LATERAL GAUCHE
*a Pièce constitutive sans faisceau de câbles branché
(ensemble de clignotant latéral gauche)
(a) Appliquer la tension de la batterie à l'ensemble de clignotant latéral gauche et s'assurer que l'éc ...
Remontage
REMONTAGE PROCEDURE 1. REPOSER LE BOITIER INFERIEUR DE TEMOIN DE POSITION
(a) Engager les 4 griffes et les 2 guides pour reposer le boîtier inférieur de témoin de rapport engagé sur l'ensemble d'unité de commande de verrouillage de changement de vitesse.
REMARQUE: Ne pas endommager l ...
