EMPLACEMENT DES PIECES CONSTITUTIVES
SCHEMA

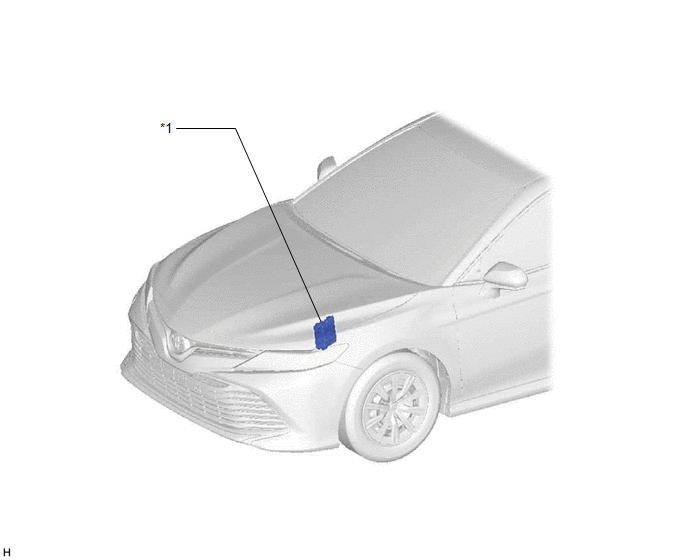

*1 | ECM |
- | - |
SCHEMA

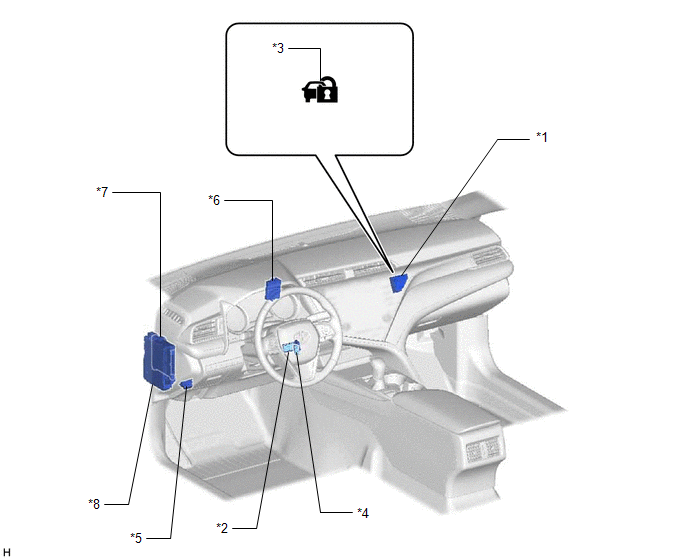

*1 | ENSEMBLE D'INDICATEUR LUMINEUX | *2 |
ENSEMBLE DE CONTACTEUR D'AVERTISSEMENT DE DEVERROUILLAGE |
*3 | TEMOIN DE SECURITE |
*4 | BOBINE DE CLE A TRANSPONDEUR |
*5 | DLC3 |
*6 | ENSEMBLE D'ECU DE CLE A TRANSPONDEUR |
*7 | ECU DE CARROSSERIE PRINCIPALE (ECU DE CARROSSERIE DU RESEAU MULTIPLEX) |
*8 | ENSEMBLE DE BLOC DE JONCTION DE TABLEAU DE BORD - FUSIBLE ECU-IG2 N° 3 - FUSIBLE ECU-B N° 1 |
