PIECES CONSTITUTIVES

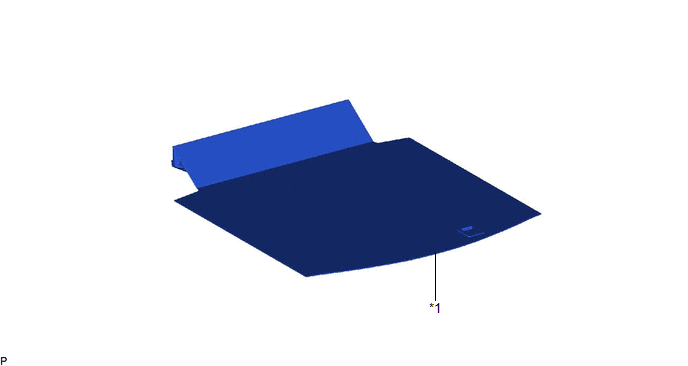

SCHEMA
-
|
*1 | ENSEMBLE DE CACHE DE ROUE DE SECOURS |
- | - |

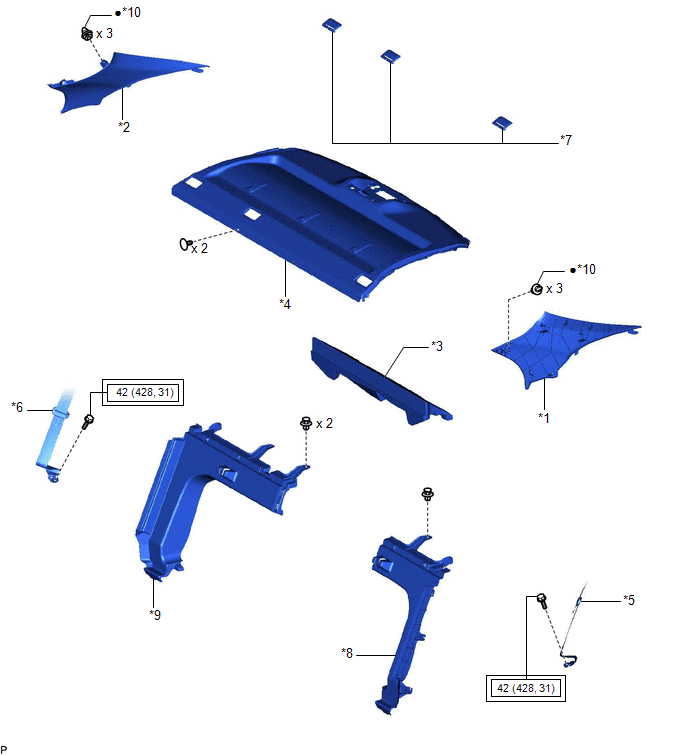

SCHEMA
|
*1 | GARNISSAGE LATERAL INTERIEUR GAUCHE DE TOIT |
*2 | GARNISSAGE INTERIEUR LATERAL DROIT DE TOIT |
|
*3 | REMBOURRAGE INTERIEUR D'HABILLAGE DE COMPARTIMENT A BAGAGES |
*4 | ENSEMBLE DE PANNEAU D'HABILLAGE DE PLAGE ARRIERE |
|
*5 | ENSEMBLE DE SANGLE EXTERIEURE DE CEINTURE DE SECURITE ARRIERE GAUCHE |
*6 | ENSEMBLE DE SANGLE EXTERIEURE DE CEINTURE DE SECURITE ARRIERE DROITE |
|
*7 | CACHE D'ORIFICE DE SANGLE SUPERIEURE DE CEINTURE DE SECURITE ARRIERE |
*8 | PANNEAU DE SEPARATION D'HABITACLE GAUCHE |
|
*9 | PANNEAU DE SEPARATION D'HABITACLE DROIT |
*10 | AGRAFE |
.png) |
Couple de serrage pour "zones principales concernant la performance de base du véhicule" tel que déplacement/virage/arrêt": N*m (kgf*cm, lbf*pi) |
● | Pièce non réutilisable |

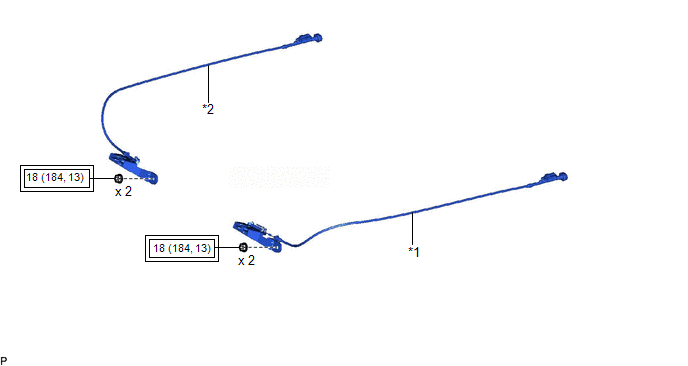

SCHEMA
|
*1 | ENSEMBLE DE VERROUILLAGE DE DOSSIER DE SIEGE ARRIERE GAUCHE |
*2 | ENSEMBLE DE VERROUILLAGE DE DOSSIER DE SIEGE ARRIERE DROIT |
|
|
Couple de serrage pour "zones principales concernant la performance de base du véhicule" tel que déplacement/virage/arrêt": N*m (kgf*cm, lbf*pi) |
- | - |
