PIECES CONSTITUTIVES

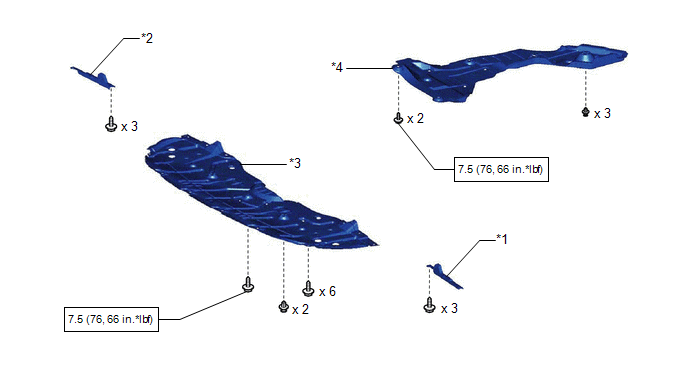

SCHEMA
*1 | REMBOURRAGE GAUCHE D'EXTENSION DE PASSAGE DE ROUE AVANT |
*2 | REMBOURRAGE DROIT D'EXTENSION DE PASSAGE DE ROUE AVANT |
*3 | SABOT DE PROTECTION DU MOTEUR N° 1 |
*4 | SABOT DE PROTECTION DU MOTEUR ARRIERE DROIT |
![]() |
N*m (kgf*cm, ft*lbf): couple de serrage prescrit |
- | - |

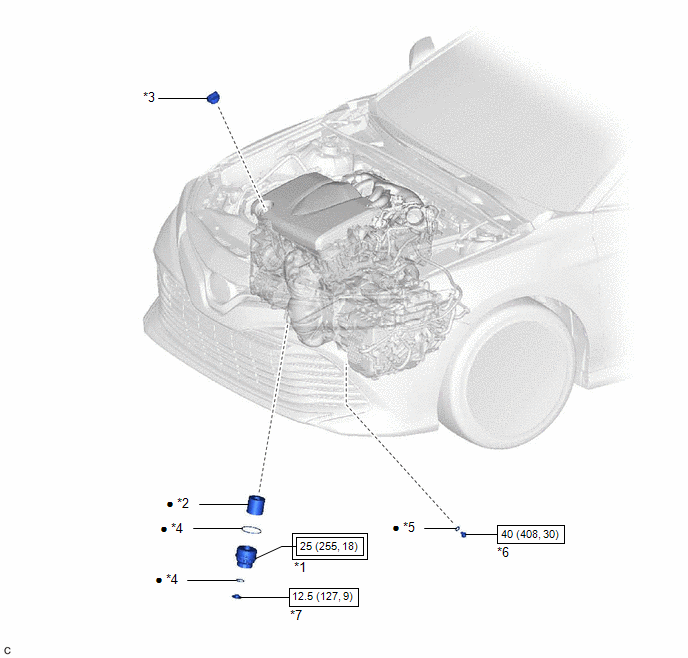

SCHEMA
*1 | ENSEMBLE DE BOUCHON DE FILTRE A HUILE |
*2 | ELEMENT DE FILTRE A HUILE |
*3 | SOUS-ENSEMBLE DE BOUCHON D'ORIFICE DE REMPLISSAGE D'HUILE |
*4 | JOINT TORIQUE |
*5 | JOINT D'ETANCHEITE |
*6 | BOUCHON DE VIDANGE DE CARTER D'HUILE |
*7 | BOUCHON DE VIDANGE DE FILTRE A HUILE |
- | - |
![]() |
Couple de serrage pour "zones principales concernant la performance de base du véhicule" tel que déplacement/virage/arrêt": N*m (kgf*cm, ft*lbf) |
![]() |
N*m (kgf*cm, ft*lbf): couple de serrage prescrit |
● | Pièce non réutilisable |
- | - |
