PIECES CONSTITUTIVES

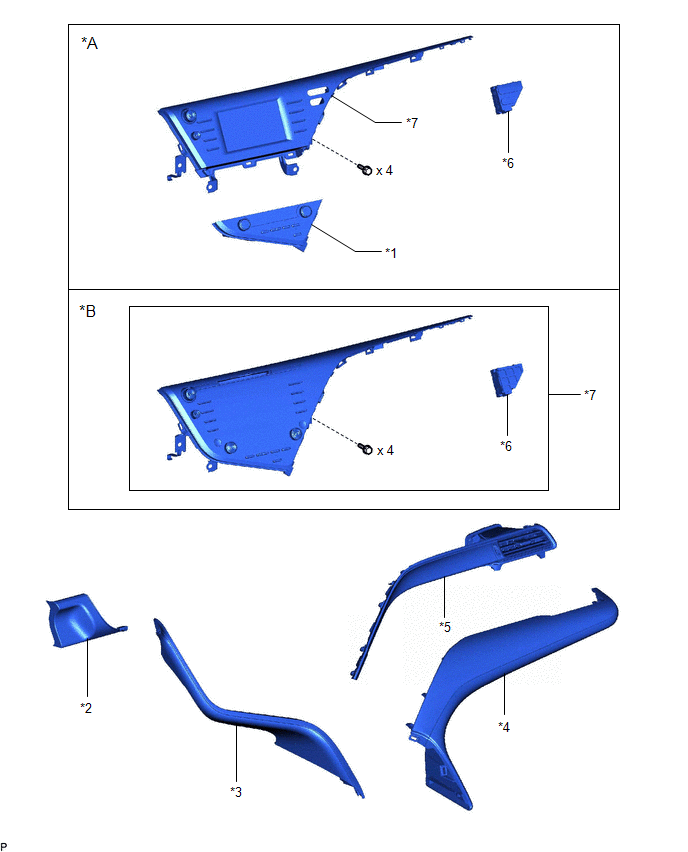

SCHEMA
|
*A | pour affichage 7 pouce |
*B | pour affichage 8 pouce |
|
*1 | ENSEMBLE DE COMMANDE DE CLIMATISATION |
*2 | ENSEMBLE DE PANNEAU DE FINITION INFERIEUR DE TABLEAU DE BORD |
|
*3 | COMBINE D'INSTRUMENTS DE PROTECTION DE COMBINE D'INSTRUMENTS N° 1 |
*4 | SOUS-ENSEMBLE DE GARNISSAGE DE TABLEAU DE BORD N° 2 |
|
*5 | ENSEMBLE DE REGISTRE DE TABLEAU DE BORD N° 3 |
*6 | TEMOIN ON/OFF D'AIRBAG DU PASSAGER (ENSEMBLE D'INDICATEUR LUMINEUX) |
|
*7 | ENSEMBLE D'AUTORADIO ET SYSTEME D'AFFICHAGE AVEC SUPPORT |
- | - |
DeposeDysfonctionnement de bus de communication LIN (B2325)
DESCRIPTION Si l'ECU de carrosserie principale (ECU de carrosserie du réseau multiplex) détecte une erreur de communication avec une ECU branchée sur les lignes de bus de porte pendant 8 secondes minimum, le DTC B2325 est enregistré.
N° de DTC Objet de la détection
Condition de ...
Dysfonctionnement du contacteur de compteur kilométrique / partiel
DESCRIPTION Dans ce circuit, l'ensemble de combiné d'instruments détecte les signaux de contacteur ODO/TRIP (contacteur de compteur partiel) via la ligne directe. SCHEMA DE CABLAGE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE: En cas de remplacement de l'ensemble de combin&e ...
Dysfonctionnement de sortie du capteur d'angle de braquage (C1434)
DESCRIPTION L'ECU de contrôle de dérapage (ensemble d'actionneur de frein) reçoit des signaux émis par le capteur d'angle de braquage via le système de communication CAN.
CONSEIL: En cas de dysfonctionnement dans les lignes de bus entre le capteur d'angle de braquage et le système de communi ...
