Toyota Camry Manuel de réparation XV50 (2011–2019): Pieces Constitutives

Toyota Camry Manuel de réparation XV50 (2011–2019) / Suspension / Suspension Arriere / Bras Superieur Arriere / Pieces Constitutives

PIECES CONSTITUTIVES

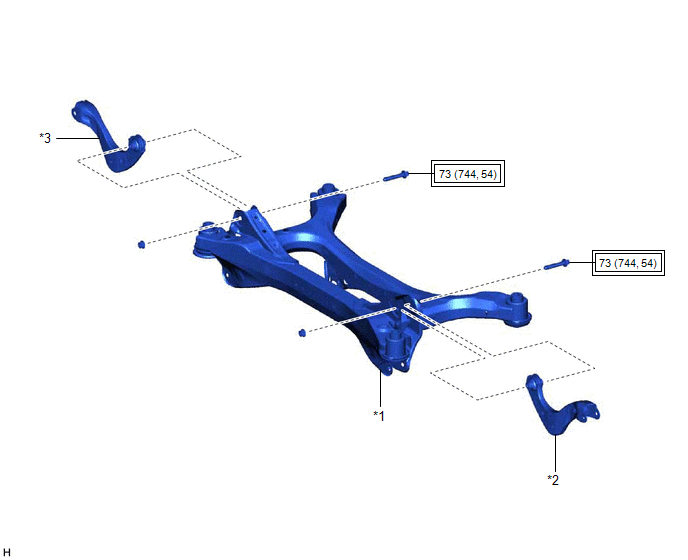

SCHEMA

*1

SOUS-ENSEMBLE DE TRAVERSE DE SUSPENSION ARRIERE

*2

ENSEMBLE DE BRAS DE COMMANDE SUPERIEUR ARRIERE GAUCHE

*3

ENSEMBLE DE BRAS DE COMMANDE SUPERIEUR ARRIERE DROIT

-

-

Couple de serrage pour "zones principales concernant la performance de base du véhicule" tel que déplacement/virage/arrêt": N*m (kgf*cm, lbf*pi)

-

-
