PIECES CONSTITUTIVES

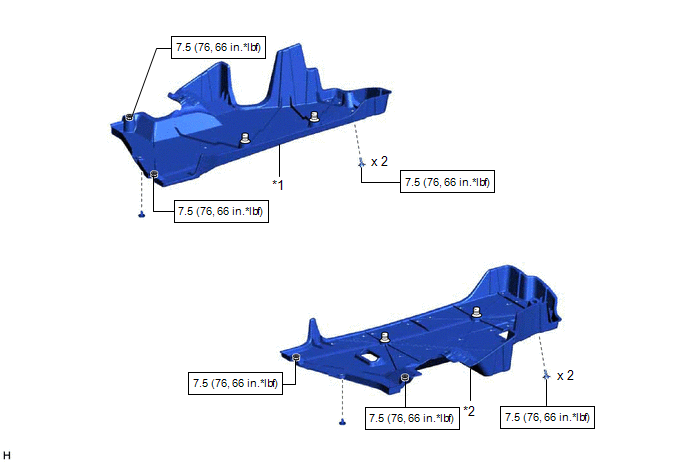

SCHEMA
.png)
|
*1 | SABOT DE PROTECTION DE PLANCHER N° 1 |
*2 | SABOT DE PROTECTION DE PLANCHER N° 2 |
.png) |
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
- | - |

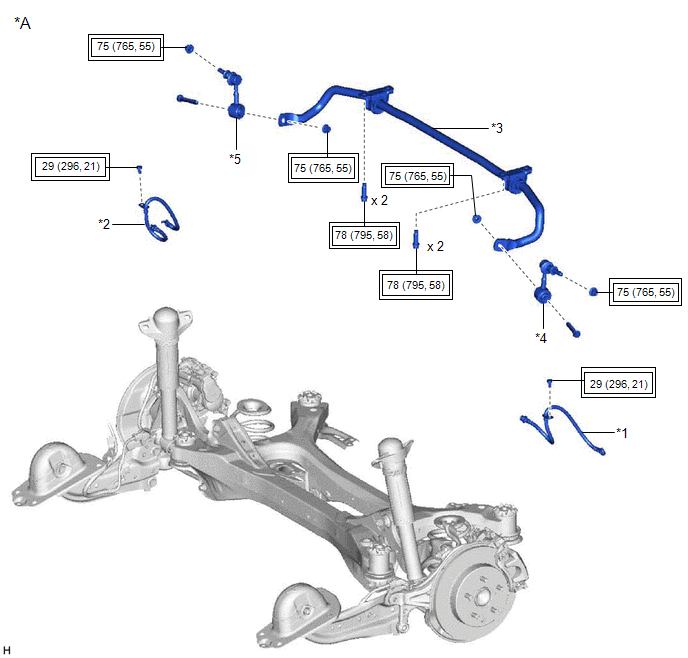

SCHEMA
|
*A | sans système de frein de stationnement électrique |
- | - |
|
*1 | FLEXIBLE ARRIERE GAUCHE |
*2 | FLEXIBLE ARRIERE DROIT |
|
*3 | BARRE STABILISATRICE ARRIERE |
*4 | ENSEMBLE DE BIELLETTE DE BARRE STABILISATRICE ARRIERE GAUCHE |
|
*5 | ENSEMBLE DE BIELLETTE DE BARRE STABILISATRICE ARRIERE DROITE |
- | - |
.png) |
Couple de serrage pour "zones principales concernant la performance de base du véhicule" tel que déplacement/virage/arrêt": N*m (kgf*cm, lbf*pi) |
- | - |

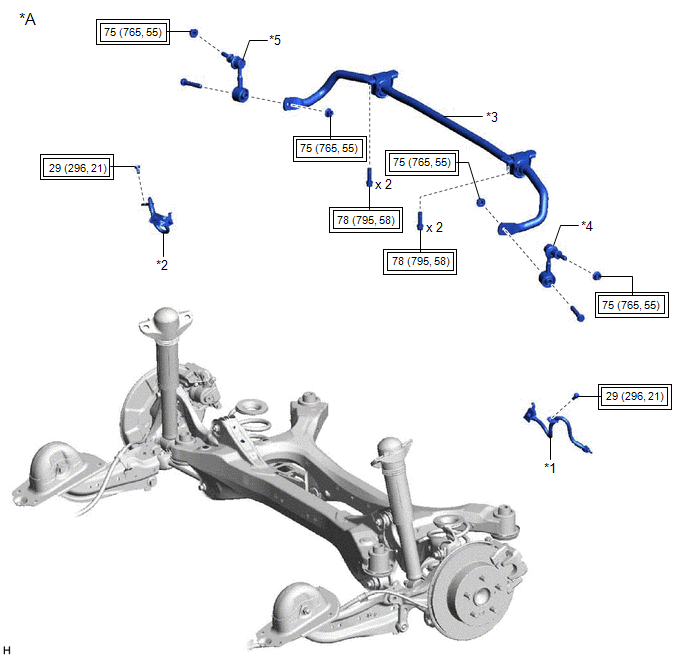

SCHEMA
|
*A | avec système de frein de stationnement électrique |
- | - |
|
*1 | FLEXIBLE ARRIERE GAUCHE |
*2 | FLEXIBLE ARRIERE DROIT |
|
*3 | BARRE STABILISATRICE ARRIERE |
*4 | ENSEMBLE DE BIELLETTE DE BARRE STABILISATRICE ARRIERE GAUCHE |
|
*5 | ENSEMBLE DE BIELLETTE DE BARRE STABILISATRICE ARRIERE DROITE |
- | - |
|
|
Couple de serrage pour "zones principales concernant la performance de base du véhicule" tel que déplacement/virage/arrêt": N*m (kgf*cm, lbf*pi) |
- | - |

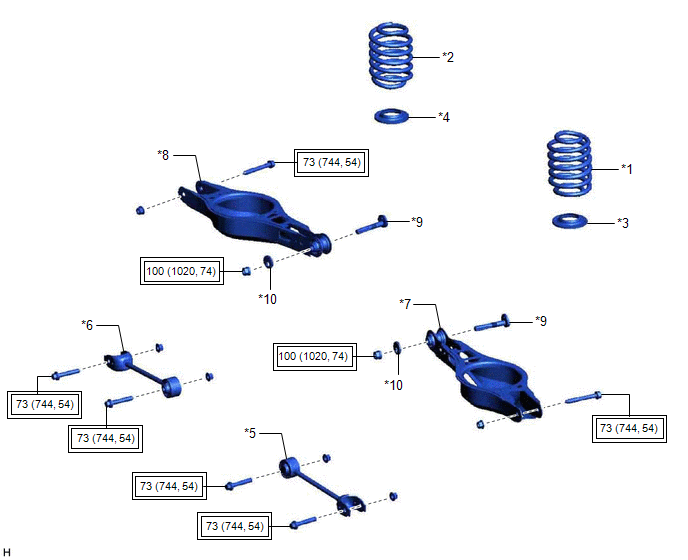

SCHEMA
|
*1 | RESSORT HELICOIDAL ARRIERE GAUCHE |
*2 | RESSORT HELICOIDAL ARRIERE DROIT |
|
*3 | COUSSINET INFERIEUR DE RESSORT HELICOIDAL ARRIERE GAUCHE |
*4 | COUSSINET INFERIEUR DE RESSORT HELICOIDAL ARRIERE DROIT |
|
*5 | ENSEMBLE DE BRAS DE SUSPENSION ARRIERE GAUCHE N° 1 |
*6 | ENSEMBLE DE BRAS DE SUSPENSION ARRIERE DROIT N° 1 |
|
*7 | ENSEMBLE DE BRAS DE SUSPENSION ARRIERE GAUCHE N° 2 |
*8 | ENSEMBLE DE BRAS DE SUSPENSION ARRIERE DROIT N° 2 |
|
*9 | SOUS-ENSEMBLE DE CAME DE REGLAGE DE PINCEMENT DE SUSPENSION ARRIERE |
*10 | CAME DE REGLAGE DE CARROSSAGE N° 2 |
|
|
Couple de serrage pour "zones principales concernant la performance de base du véhicule" tel que déplacement/virage/arrêt": N*m (kgf*cm, lbf*pi) |
- | - |

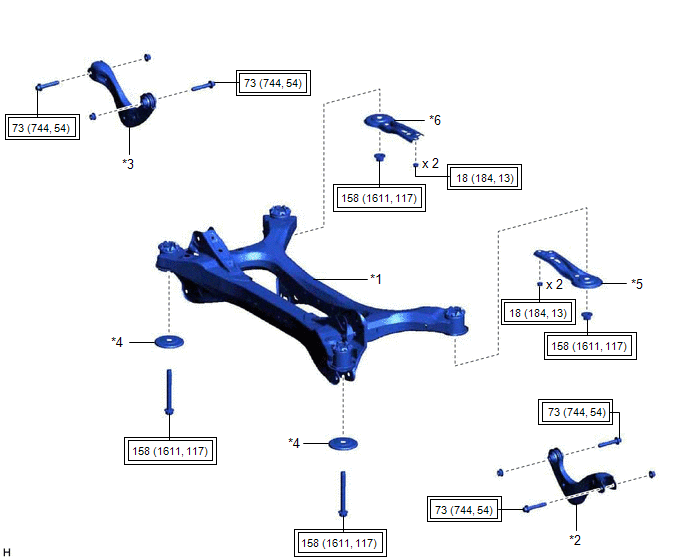

SCHEMA
|
*1 | SOUS-ENSEMBLE DE TRAVERSE DE SUSPENSION ARRIERE |
*2 | ENSEMBLE DE BRAS DE COMMANDE SUPERIEUR ARRIERE GAUCHE |
|
*3 | ENSEMBLE DE BRAS DE COMMANDE SUPERIEUR ARRIERE DROIT |
*4 | BUTEE INFERIEURE DE TRAVERSE DE SUSPENSION ARRIERE |
|
*5 | RENFORT INFERIEUR GAUCHE DE TRAVERSE DE SUSPENSION ARRIERE |
*6 | RENFORT INFERIEUR DROIT DE TRAVERSE DE SUSPENSION ARRIERE |
|
|
Couple de serrage pour "zones principales concernant la performance de base du véhicule" tel que déplacement/virage/arrêt": N*m (kgf*cm, lbf*pi) |
- | - |

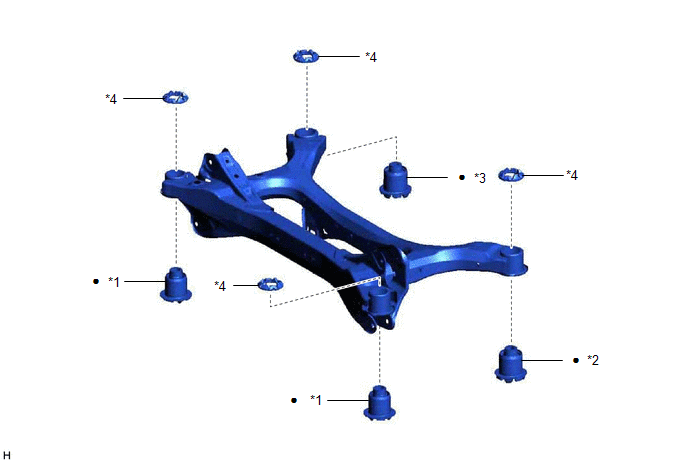

SCHEMA
|
*1 | COUSSINET DE FIXATION AVANT DE CORPS DE TRAVERSE DE SUSPENSION ARRIERE |
*2 | COUSSINET DE FIXATION ARRIERE GAUCHE DE CORPS DE TRAVERSE DE SUSPENSION ARRIERE |
|
*3 | COUSSINET DE FIXATION ARRIERE DROIT DE CORPS DE TRAVERSE DE SUSPENSION ARRIERE |
*4 | COUSSINET DE TRAVERSE DE SUSPENSION ARRIERE |
|
● | Pièce non réutilisable |
- | - |
DeposeMode D'emploi De Ce Manuel
Informations GeneralesINFORMATIONS GENERALES
DESCRIPTION GENERALE (a) Ce manuel est rédigé conformément à la norme SAE J2008.
(b) Les opérations de réparation peuvent être principalement séparées selon les 3 procédés suivants:
(1) Diagnostic (2) Dépose / repose, remplacement, démo ...
Pieces Constitutives
PIECES CONSTITUTIVES SCHEMA
*1 SABOT DE PROTECTION DU MOTEUR ARRIERE GAUCHE
*2 JOINT DE JOUE D'AILE AVANT GAUCHE
*3 SABOT DE PROTECTION DU MOTEUR N° 1
*4 REMBOURRAGE GAUCHE D'EXTENSION DE PASSAGE DE ROUE AVANT
*5 REMBOURRAGE DROIT D'EXTENSION D ...
