PIECES CONSTITUTIVES

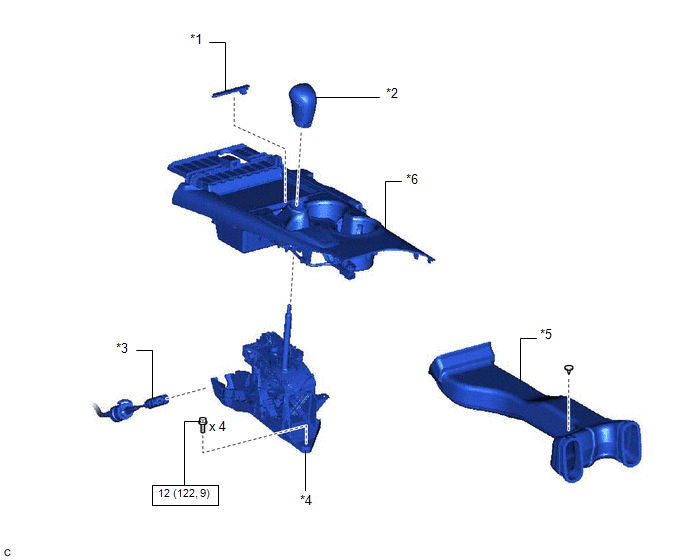

SCHEMA
|
*1 | CACHE DE BOUTON DE DEVERROUILLAGE DE CHANGEMENT DE VITESSE |
*2 | SOUS-ENSEMBLE DE POMMEAU DE LEVIER DE CHANGEMENT DE VITESSE |
|
*3 | ENSEMBLE DE CABLE DE COMMANDE DE BOITE DE VITESSES |
*4 | ENSEMBLE DE CHANGEMENT DE VITESSE AU PLANCHER |
|
*5 | CONDUITE DE BOITIER DE CONSOLE N° 1 |
*6 | SOUS-ENSEMBLE DE PANNEAU SUPERIEUR DE CONSOLE ARRIERE |
.png) |
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
- | - |

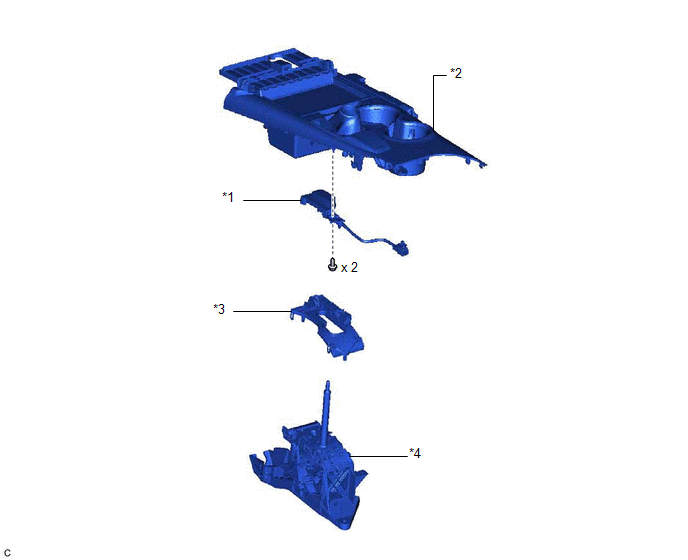

SCHEMA
|
*1 | TEMOIN DE POSITION DE CHANGEMENT DE VITESSE |
*2 | SOUS-ENSEMBLE DE PANNEAU SUPERIEUR DE CONSOLE ARRIERE |
|
*3 | BOITIER INFERIEUR DE TEMOIN DE POSITION |
*4 | ENSEMBLE D'UNITE DE COMMANDE DE VERROUILLAGE DE CHANGEMENT DE VITESSE |
