Toyota Camry Manuel de réparation XV50 (2011–2019): Pieces Constitutives

*1

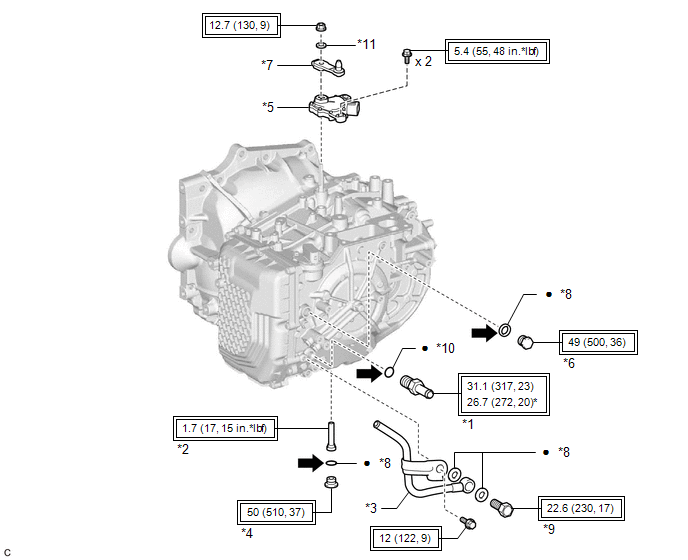

SOUS-ENSEMBLE DE TUYAU DE SORTIE DE REFROIDISSEUR D'HUILE N° 1

*2

TUYAU DE REMPLISSAGE D'HUILE DE BOITE DE VITESSES N° 1

*3

SOUS-ENSEMBLE DE RACCORD DE REFROIDISSEUR D'HUILE

*4

BOUCHON DE TROP-PLEIN

*5

ENSEMBLE DE CONTACTEUR DE POSITION DE STATIONNEMENT/POINT MORT

*6

BOUCHON DE REMPLISSAGE

*7

LEVIER D'AXE DE COMMANDE DE BOITE DE VITESSES

*8

JOINT D'ETANCHEITE

*9

BOULON-RACCORD DE REFROIDISSEUR D'HUILE

*10

JOINT TORIQUE

*11

RONDELLE

-

-

Couple de serrage pour "zones principales concernant la performance de base du véhicule" tel que déplacement/virage/arrêt": N*m (kgf*cm, lbf*pi)

*

A utiliser avec une clé à écrou de raccord

●

Pièce non réutilisable

ATF WS d'origine Toyota

*A

fabrication TMC

*B

pour fabrication AISIN AW

*C

pour fabrication TMMWV

-

-

*1

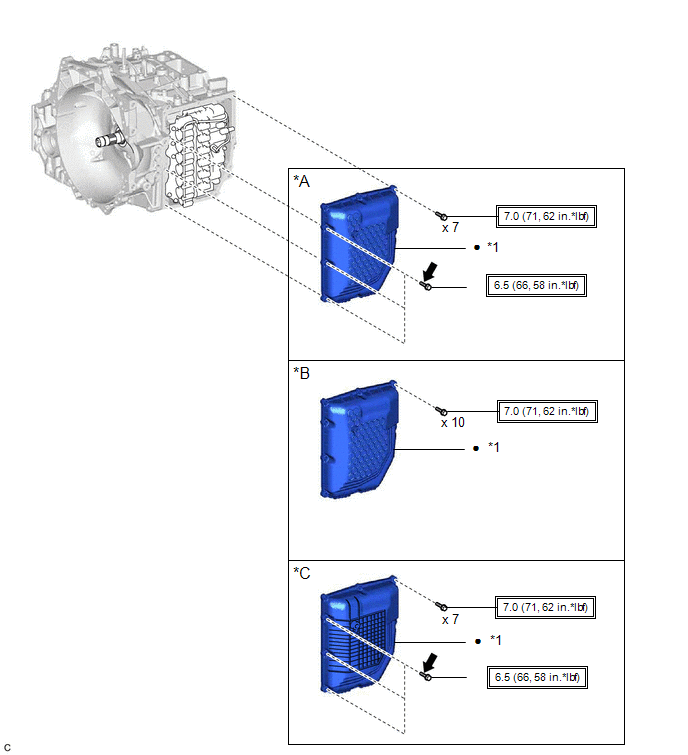

CACHE LATERAL DE CARTER DE BOITE DE VITESSES

-

-

Couple de serrage pour "zones principales concernant la performance de base du véhicule" tel que déplacement/virage/arrêt": N*m (kgf*cm, lbf*pi)

●

Pièce non réutilisable

Produit adhésif 1324, Three Bond 1324 d'origine Toyota ou produit équivalent

★

Pièce préenduite

*1

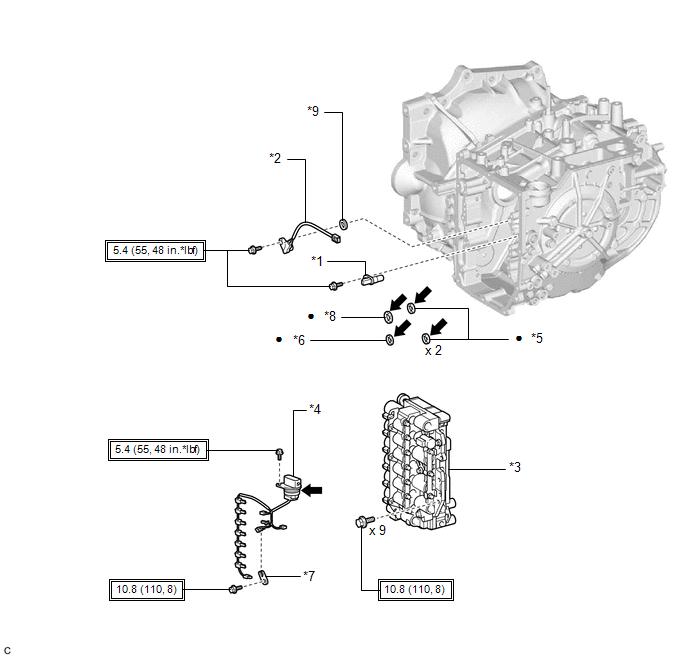

CAPTEUR DE REGIME DE BOITE DE VITESSES (NT)

*2

CAPTEUR DE REGIME DE BOITE DE VITESSES (NC)

*3

ENSEMBLE DE BLOC HYDRAULIQUE DE BOITE DE VITESSES

*4

CABLE DE BOITE DE VITESSES

*5

JOINT D'ETANCHEITE DE CARTER DE BOITE-PONT

*6

JOINT D'ETANCHEITE DE COUVERCLE DE POMPE A HUILE AVANT N° 1

*7

ATTACHE DE CAPTEUR DE TEMPERATURE

*8

JOINT D'ETANCHEITE DE COUVERCLE DE POMPE A HUILE AVANT N° 2

*9

ENTRETOISE

-

-

Couple de serrage pour "zones principales concernant la performance de base du véhicule" tel que déplacement/virage/arrêt": N*m (kgf*cm, lbf*pi)

●

Pièce non réutilisable

ATF WS d'origine Toyota

-

-

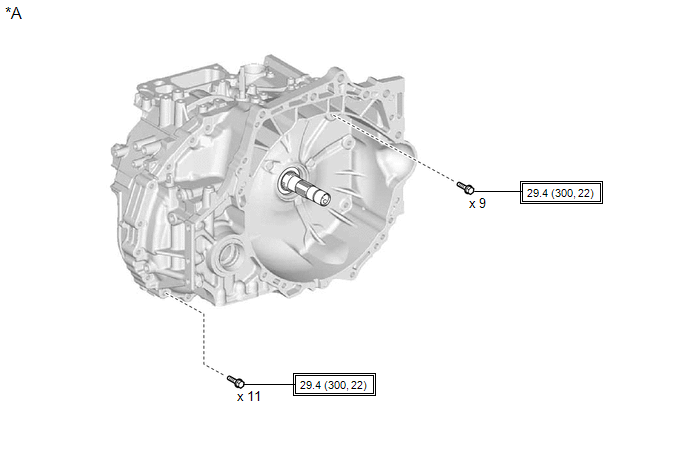

*A

pour fabrication TMC, TMMWV

-

-

Couple de serrage pour "zones principales concernant la performance de base du véhicule" tel que déplacement/virage/arrêt": N*m (kgf*cm, lbf*pi)

Produit adhésif 1324, Three Bond 1324 d'origine Toyota ou produit équivalent

★

Pièce préenduite

-

-

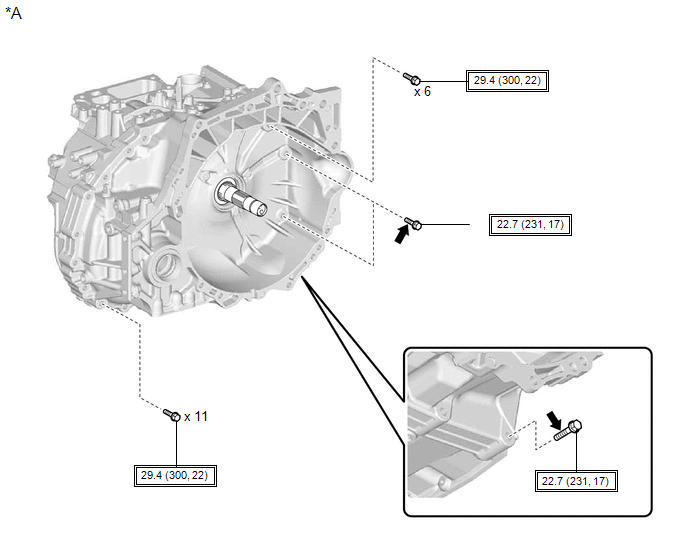

*A

pour fabrication AISIN AW

-

-

Couple de serrage pour "zones principales concernant la performance de base du véhicule" tel que déplacement/virage/arrêt": N*m (kgf*cm, lbf*pi)

-

-

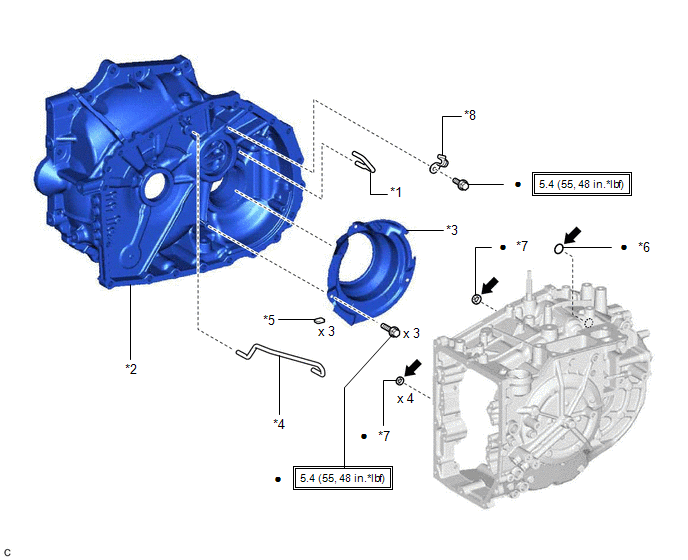

*1

TUYAU D'APPLICATION DE LUBRIFIANT DE PIGNON DE DIFFERENTIEL

*2

LOGEMENT DE BOITE-PONT

*3

SEPARATEUR D'HUILE DE LOGEMENT DE BOITE-PONT

*4

TUYAU D'APPLICATION DE LUBRIFIANT DE BOITE DE VITESSES

*5

AIMANT DE NETTOYAGE D'HUILE DE BOITE DE VITESSES

*6

JOINT TORIQUE

*7

JOINT D'ETANCHEITE DE CARTER DE BOITE-PONT

*8

ATTACHE

Couple de serrage pour "zones principales concernant la performance de base du véhicule" tel que déplacement/virage/arrêt": N*m (kgf*cm, lbf*pi)

●

Pièce non réutilisable

ATF WS d'origine Toyota

-

-

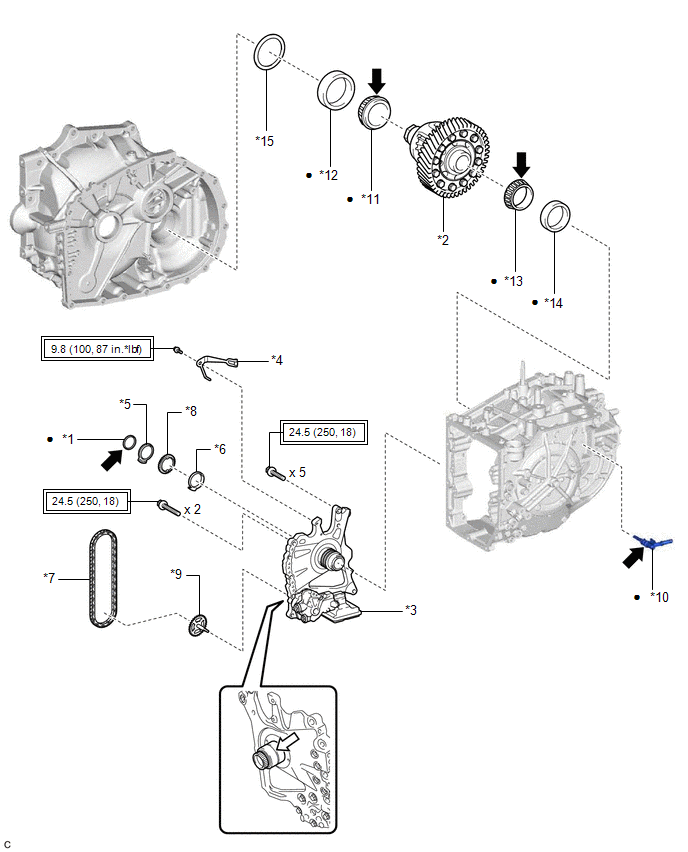

*1

BAGUE D'ETANCHEITE D'HUILE DE TAMBOUR D'EMBRAYAGE

*2

ENSEMBLE DE BOITIER DE DIFFERENTIEL

*3

ENSEMBLE DE POMPE A HUILE AVANT

*4

SOUS-ENSEMBLE DE RESSORT D'ARRET A COMMANDE MANUELLE

*5

BAGUE DE BUTEE DE PIGNON DE POMPE A HUILE AVANT

*6

BAGUE DE BUTEE DE PIGNON DE POMPE A HUILE ARRIERE

*7

CHAINE D'ENTRAINEMENT DE BOITE DE VITESSES

*8

ROUE DENTEE D'ENTRAINEMENT DE POMPE A HUILE DE BOITE DE VITESSES

*9

SOUS-ENSEMBLE D'ARBRE D'ENTRAINEMENT DE POMPE A HUILE

*10

BOUCHON DE RENIFLARD N° 1 (ATM)

*11

ROULEMENT A ROULEAUX CONIQUES AVANT (CHEMIN INTERIEUR) DE BOITIER DE DIFFERENTIEL AVANT

*12

ROULEMENT A ROULEAUX CONIQUES AVANT (CHEMIN EXTERIEUR) DE BOITIER DE DIFFERENTIEL AVANT

*13

ROULEMENT A ROULEAUX CONIQUES ARRIERE (CHEMIN INTERIEUR) DE BOITIER DE DIFFERENTIEL AVANT

*14

ROULEMENT A ROULEAUX CONIQUES ARRIERE (CHEMIN EXTERIEUR) DE BOITIER DE DIFFERENTIEL AVANT

*15

CALE DE PIGNON D'ATTAQUE DE DIFFERENTIEL

-

-

Couple de serrage pour "zones principales concernant la performance de base du véhicule" tel que déplacement/virage/arrêt": N*m (kgf*cm, lbf*pi)

●

Pièce non réutilisable

ATF WS d'origine Toyota

Graisse MP

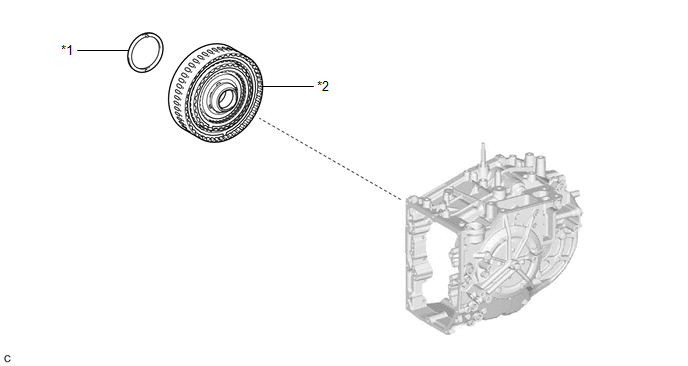

*1

BAGUE DE BUTEE DE PORTE-SATELLITES

*2

ENSEMBLE D'EMBRAYAGE C-3 ET C-4

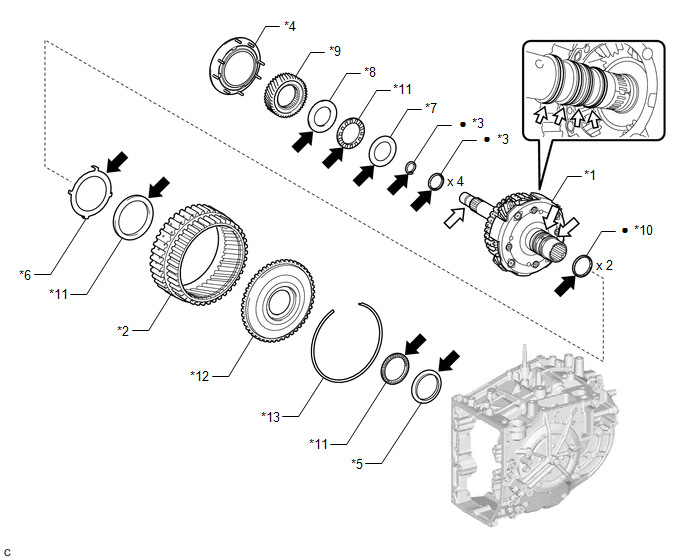

*1

ENSEMBLE DE TRAIN PLANETAIRE AVANT

*2

COURONNE DE PLANETAIRE AVANT

*3

BAGUE D'ETANCHEITE D'HUILE D'ARBRE D'ENTREE

*4

BAGUE DE BUTEE DE PORTE-SATELLITES N° 2

*5

CHEMIN DE ROULEMENT DE BUTEE N° 6

*6

CHEMIN DE ROULEMENT DE BUTEE N° 7

*7

CHEMIN DE ROULEMENT DE BUTEE N° 8

*8

CHEMIN DE ROULEMENT DE BUTEE N° 9

*9

PIGNON SOLAIRE DE PLANETAIRE

*10

BAGUE D'ETANCHEITE D'HUILE D'ARBRE D'ENTREE ARRIERE

*11

ROULEMENT A AIGUILLES DE BUTEE

*12

FLASQUE DE COURONNE DE PLANETAIRE AVANT

*13

ANNEAU ELASTIQUE

-

-

●

Pièce non réutilisable

ATF WS d'origine Toyota

Graisse MP

-

-

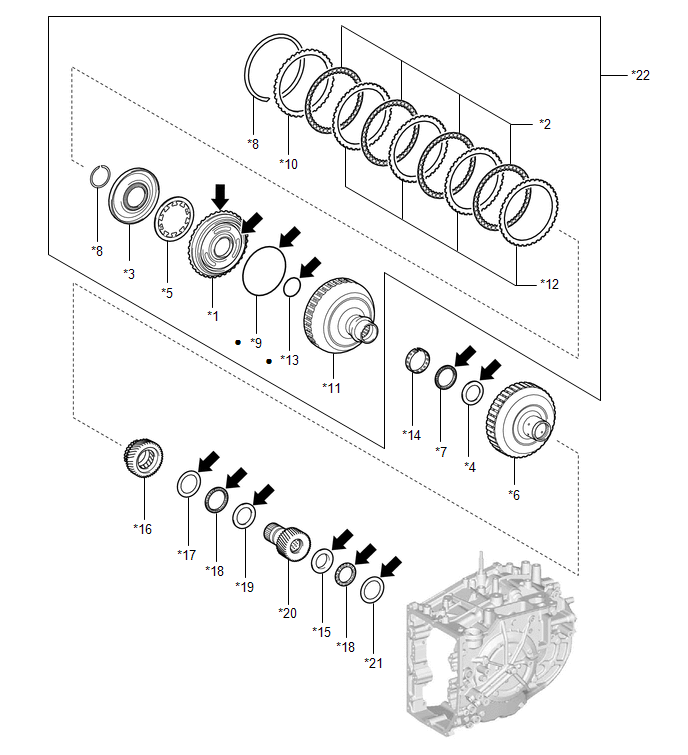

*1

PISTON D'EMBRAYAGE DE MARCHE AVANT

*2

DISQUE D'EMBRAYAGE AVANT

*3

CONTREPOIDS D'EQUILIBRAGE D'EMBRAYAGE N° 1

*4

CHEMIN DE ROULEMENT DE BUTEE N° 5

*5

RESSORT DE COMPRESSION DE RAPPEL DE PISTON D'EMBRAYAGE ARRIERE

*6

SOUS-ENSEMBLE DE MOYEU D'ENTREE DE PIGNON SOLAIRE

*7

ROULEMENT A AIGUILLES DE BUTEE

*8

ANNEAU ELASTIQUE

*9

JOINT TORIQUE

*10

FLASQUE D'EMBRAYAGE DE MARCHE AVANT

*11

SOUS-ENSEMBLE DE TAMBOUR D'EMBRAYAGE

*12

PLATEAU D'EMBRAYAGE MULTIDISQUE DE MARCHE AVANT

*13

JOINT EN D

*14

ANNEAU DE TOLERANCE

*15

CHEMIN DE ROULEMENT DE BUTEE N° 3

*16

SOUS-ENSEMBLE DE PIGNON SOLAIRE DE PLANETAIRE

*17

CHEMIN DE ROULEMENT DE BUTEE N° 4

*18

ROULEMENT A AIGUILLES DE BUTEE

*19

CHEMIN DE ROULEMENT DE BUTEE

*20

SOUS-ENSEMBLE DE PIGNON SOLAIRE DE PLANETAIRE ARRIERE

*21

CHEMIN DE ROULEMENT DE BUTEE N° 2

*22

ENSEMBLE D'EMBRAYAGE C-1

●

Pièce non réutilisable

ATF WS d'origine Toyota

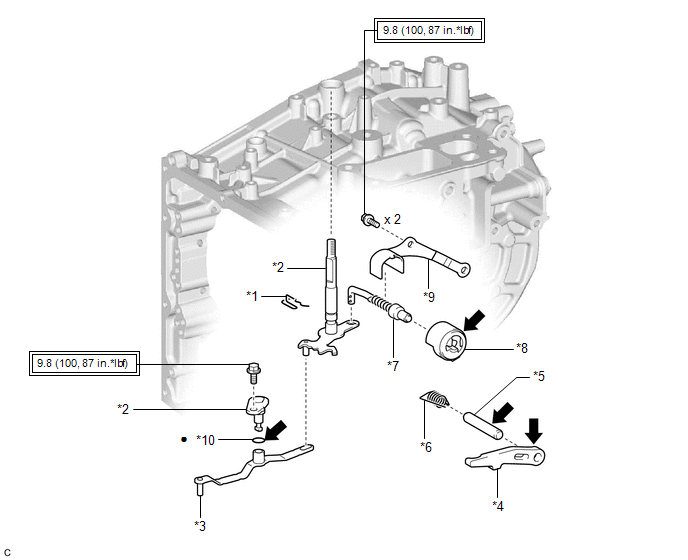

*1

RESSORT DE DISPOSITIF DE RETENUE D'AXE DU LEVIER DE SOUPAPE A COMMANDE MANUELLE

*2

SOUS-ENSEMBLE D'AXE DE LEVIER DE SOUPAPE MANUELLE

*3

SOUS-ENSEMBLE DE LEVIER DE SOUPAPE A COMMANDE MANUELLE

*4

CLIQUET DE VERROUILLAGE DE STATIONNEMENT

*5

AXE DE CLIQUET DE VERROUILLAGE DE STATIONNEMENT

*6

RESSORT DE TORSION DE CLIQUET DE VERROUILLAGE DE STATIONNEMENT

*7

SOUS-ENSEMBLE DE TIGE DE VERROUILLAGE DE STATIONNEMENT

*8

MANCHON DE VERROUILLAGE DE STATIONNEMENT

*9

PLAQUE DE BUTEE DE CLIQUET

*10

JOINT TORIQUE

Couple de serrage pour "zones principales concernant la performance de base du véhicule" tel que déplacement/virage/arrêt": N*m (kgf*cm, lbf*pi)

●

Pièce non réutilisable

ATF WS d'origine Toyota

-

-

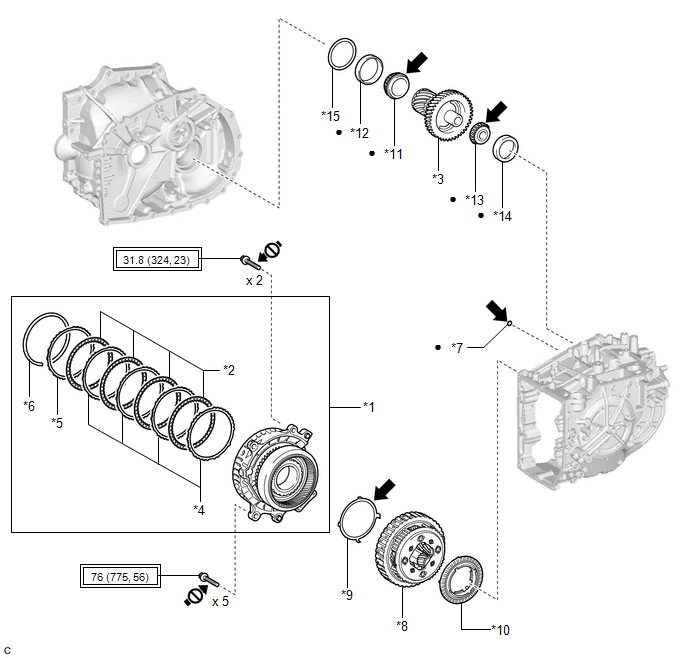

*1

SOUS-ENSEMBLE DE PIGNON DE RENVOI MENANT

*2

DISQUE DE FREIN N° 1

*3

SOUS-ENSEMBLE DE PIGNON DE RENVOI MENE ET DE PIGNON

*4

PLAQUE DE FREIN N° 1

*5

FLASQUE DE FREIN N° 1

*6

ANNEAU ELASTIQUE

*7

JOINT TORIQUE

*8

ENSEMBLE DE TRAIN PLANETAIRE ARRIERE

*9

BAGUE DE BUTEE DE PORTE-SATELLITES N° 3

*10

BAGUE DE BUTEE DE PORTE-SATELLITES N° 4

*11

ROULEMENT A ROULEAUX CONIQUES AVANT DE PIGNON DE RENVOI MENE (CHEMIN INTERIEUR)

*12

ROULEMENT A ROULEAUX CONIQUES AVANT DE PIGNON DE RENVOI MENE (CHEMIN EXTERIEUR)

*13

ROULEMENT A ROULEAUX CONIQUES ARRIERE DE PIGNON DE RENVOI MENE (CHEMIN INTERIEUR)

*14

ROULEMENT A ROULEAUX CONIQUES ARRIERE DE PIGNON DE RENVOI MENE (CHEMIN EXTERIEUR)

*15

CALE DE PIGNON DE RENVOI MENE ET PIGNON

-

-

Couple de serrage pour "zones principales concernant la performance de base du véhicule" tel que déplacement/virage/arrêt": N*m (kgf*cm, lbf*pi)

●

Pièce non réutilisable

ATF WS d'origine Toyota

Ne pas appliquer de lubrifiant sur les pièces filetées

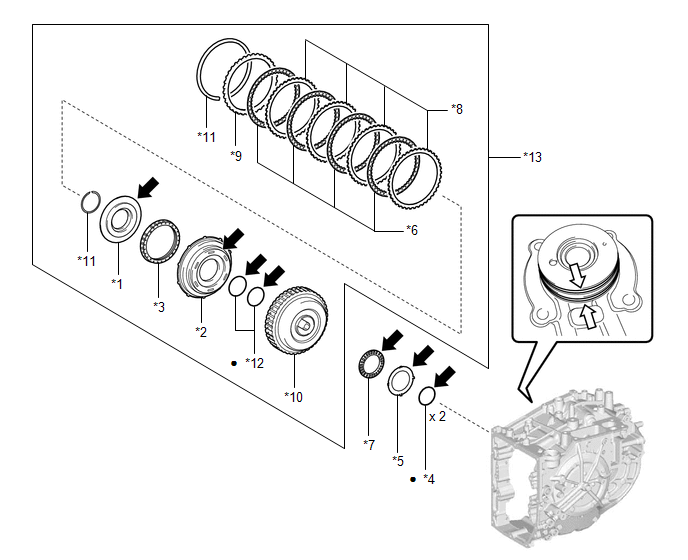

*1

CONTREPOIDS D'EQUILIBRAGE D'EMBRAYAGE C-2

*2

C-2 PISTON D'EMBRAYAGE

*3

SOUS-ENSEMBLE DE RESSORT DE RAPPEL D'EMBRAYAGE

*4

BAGUE D'ETANCHEITE D'HUILE DE TAMBOUR D'EMBRAYAGE DIRECT

*5

CHEMIN DE ROULEMENT DE BUTEE N° 1

*6

DISQUE D'EMBRAYAGE N° 2

*7

ROULEMENT A AIGUILLES DE BUTEE

*8

PLATEAU D'EMBRAYAGE N° 2

*9

FLASQUE D'EMBRAYAGE DIRECT

*10

SOUS-ENSEMBLE D'ARBRE INTERMEDIAIRE

*11

ANNEAU ELASTIQUE

*12

JOINT TORIQUE

*13

ENSEMBLE D'EMBRAYAGE C-2

-

-

●

Pièce non réutilisable

ATF WS d'origine Toyota

Graisse MP

-

-

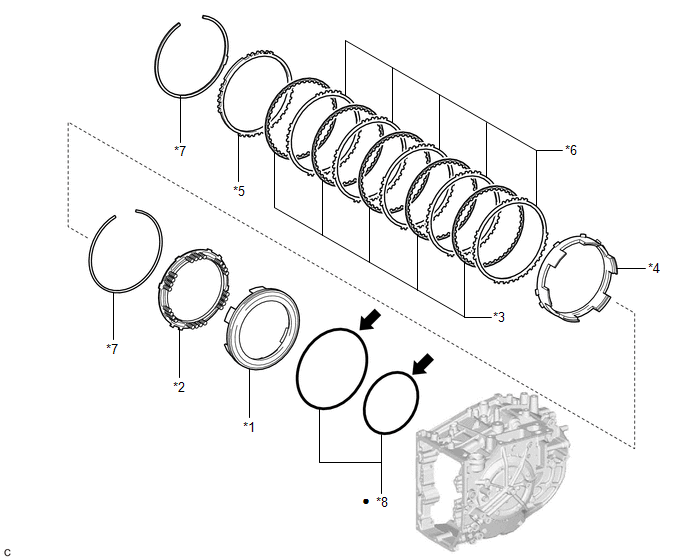

*1

PISTON DE 1ER FREIN ET DE FREIN DE MARCHE ARRIERE

*2

SOUS-ENSEMBLE DE RESSORT DE RAPPEL DE 1ER FREIN ET DE FREIN DE MARCHE ARRIERE

*3

DISQUE DE FREIN DE 2EME

*4

PISTON DE 1ER FREIN ET DE FREIN DE MARCHE ARRIERE N° 2

*5

FLASQUE DE FREIN DE 2EME

*6

PLATEAU DE FREIN DE 2EME

*7

ANNEAU ELASTIQUE

*8

JOINT TORIQUE

●

Pièce non réutilisable

ATF WS d'origine Toyota

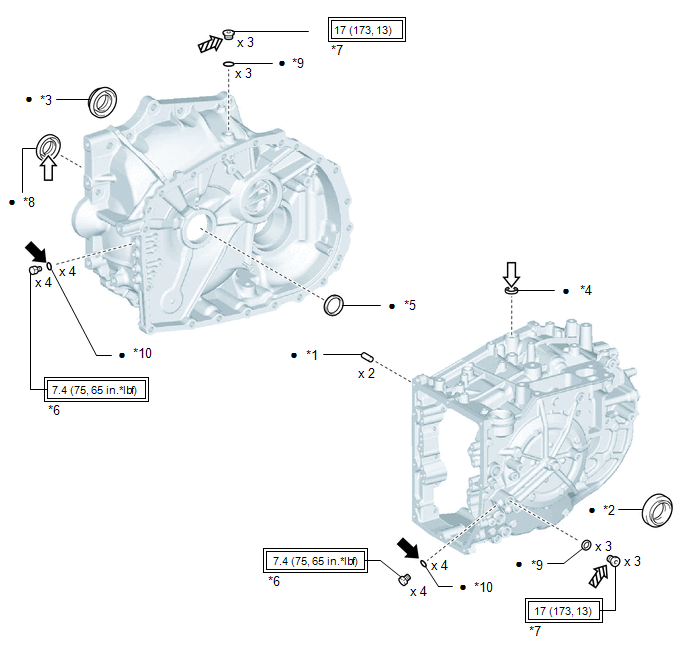

*1

GOUPILLE DROITE DE CARTER DE BOITE DE VITESSES AUTOMATIQUE

*2

BAGUE D'ETANCHEITE D'ARBRE DE ROUE AVANT GAUCHE

*3

BAGUE D'ETANCHEITE D'ARBRE DE ROUE AVANT DROIT

*4

BAGUE D'ETANCHEITE D'AXE DE LEVIER DE SOUPAPE A COMMANDE MANUELLE

*5

ROULEMENT A AIGUILLES

*6

BOUCHON DE CARTER DE BOITE-PONT N° 1

*7

BOUCHON DE CARTER DE BOITE-PONT N° 2

*8

BAGUE D'ETANCHEITE DE CARTER DE BOITE-PONT

*9

JOINT D'ETANCHEITE

*10

JOINT TORIQUE

Couple de serrage pour "zones principales concernant la performance de base du véhicule" tel que déplacement/virage/arrêt": N*m (kgf*cm, lbf*pi)

●

Pièce non réutilisable

ATF WS d'origine Toyota

Graisse MP

Produit adhésif 1324, Three Bond 1324 d'origine Toyota ou produit équivalent

★

Pièce préenduite
