PIECES CONSTITUTIVES

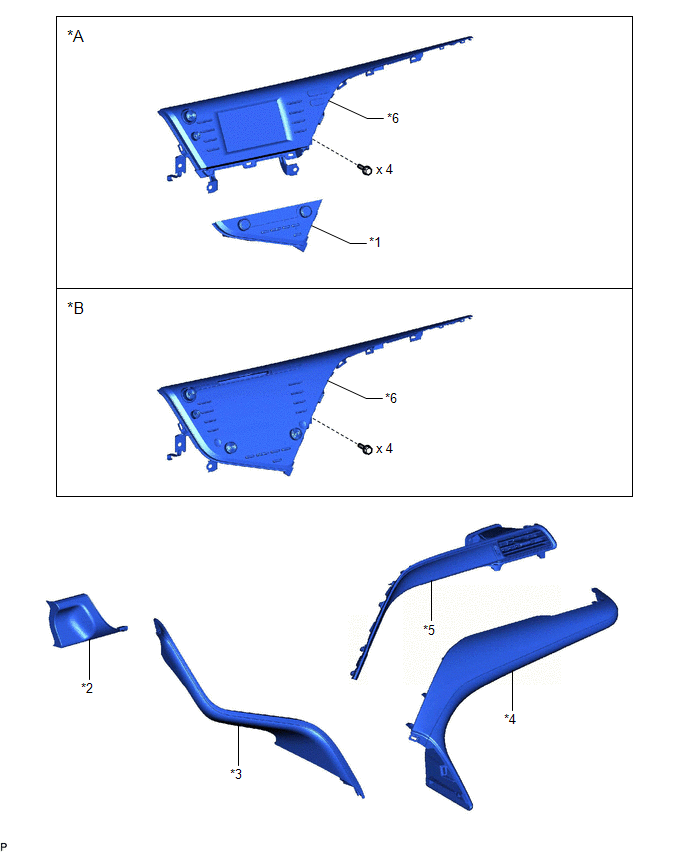

SCHEMA
|
*A | pour affichage 7 pouce |
*B | pour affichage 8 pouce |
|
*1 | ENSEMBLE DE COMMANDE DE CLIMATISATION |
*2 | ENSEMBLE DE PANNEAU DE FINITION INFERIEUR DE TABLEAU DE BORD |
|
*3 | COMBINE D'INSTRUMENTS DE PROTECTION DE COMBINE D'INSTRUMENTS N° 1 |
*4 | SOUS-ENSEMBLE DE GARNISSAGE DE TABLEAU DE BORD N° 2 |
|
*5 | ENSEMBLE DE REGISTRE DE TABLEAU DE BORD N° 3 |
*6 | ENSEMBLE D'AUTORADIO ET SYSTEME D'AFFICHAGE AVEC SUPPORT |

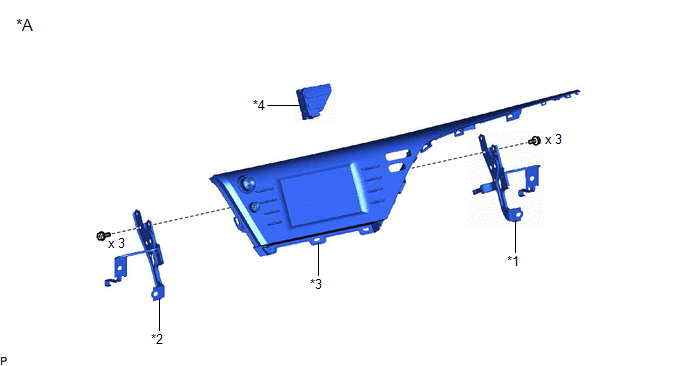

SCHEMA
|
*A | pour affichage 7 pouce |
- | - |
|
*1 | SUPPORT D'AUTORADIO N° 1 |
*2 | SUPPORT D'AUTORADIO N° 2 |
|
*3 | ENSEMBLE D'AUTORADIO ET DE SYSTEME D'AFFICHAGE |
*4 | ENSEMBLE D'INDICATEUR LUMINEUX |

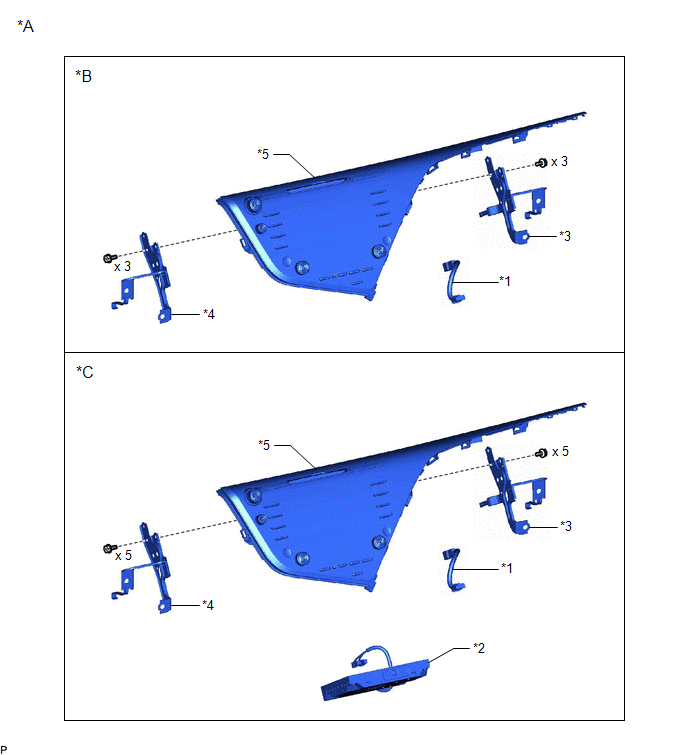

SCHEMA
|
*A | pour affichage 8 pouce |
*B | sans système de navigation |
|
*C | avec système de navigation |
- | - |
|
*1 | CABLE DE MODULE MULTIMEDIA |
*2 | ECU DE NAVIGATION AVEC CABLE |
|
*3 | SUPPORT D'AUTORADIO N° 1 |
*4 | SUPPORT D'AUTORADIO N° 2 |
|
*5 | ENSEMBLE D'AUTORADIO ET DE SYSTEME D'AFFICHAGE |
- | - |
Autoradio
DeposePieces Constitutives
PIECES CONSTITUTIVES SCHEMA
*A fabrication TMC
*B fabrication TMMK
*1 SUPPORT DU TABLEAU DE BORD VERS LA PEDALE
*2 TABLEAU DE BORD SUR SOUS-ENSEMBLE DE RENFORT D'AUVENT N° 3
*3 ENSEMBLE DE PEDALE DE FREIN DE STATIONNEMENT
*4 ENSEMBLE DE CABLE ...
Depose
DEPOSE PROCEDURE 1. DEPOSER LE SOUS-ENSEMBLE DE CACHE INFERIEUR DE COLONNE DE DIRECTION
Cliquer ici 2. DEPOSER LE CACHE SUPERIEUR DE COLONNE DE DIRECTION
Cliquer ici 3. DEPOSER LE CONTACTEUR DES CLIGNOTANTS
(a) Déposer les 2 vis.
(b) A l'aide d'un tournevis dont la p ...
Comment Utiliser La Recherche De Pannes
MESURE DE PRECAUTION / REMARQUE / CONSEIL
CONSEIL:
Utiliser la procédure suivante pour rechercher les pannes dans le système de branchement de sécurité.
*: Utiliser le Techstream.
PROCEDURE
1. VEHICULE AMENE A L'ATELIER
SUIVANT
2. ...
