Toyota Camry Manuel de réparation XV50 (2011–2019): Depose

DEPOSE

PROCEDURE

1. MESURES DE PRECAUTION (sans système de navigation)

REMARQUE:

2. MESURES DE PRECAUTION (avec système de navigation)

REMARQUE:

3. DEPOSER LE COMBINE D'INSTRUMENTS DE PROTECTION DE COMBINE D'INSTRUMENTS N° 1

Cliquer ici

4. DEPOSER LE SOUS-ENSEMBLE DE GARNISSAGE DE TABLEAU DE BORD N° 2

Cliquer ici

5. DEPOSER L'ENSEMBLE DE PANNEAU DE FINITION INFERIEUR DE TABLEAU DE BORD

Cliquer ici

6. DEPOSER L'ENSEMBLE DE REGISTRE N° 3 DE TABLEAU DE BORD

Cliquer ici

7. DEPOSER L'ENSEMBLE DE COMMANDE DE CLIMATISATION (pour affichage 7 pouce)

Cliquer ici

8. DEPOSER L'ENSEMBLE D'AUTORADIO ET D'AFFICHAGE AVEC SUPPORT (pour écran 7 pouce)

(a) Relâcher le levier de réglage d'inclinaison et de profondeur et étendre et abaisser complètement l'ensemble de colonne de direction.

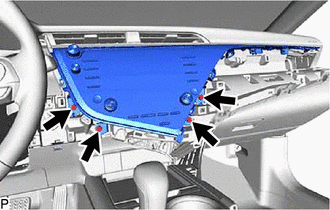

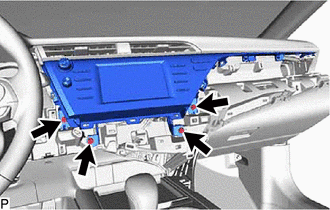

(b) Déposer les 4 boulons.

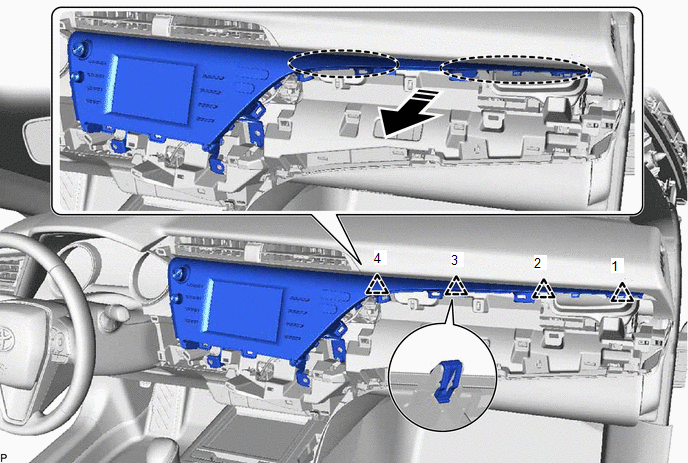

(c) Dégager les 4 agrafes dans l'ordre indiqué sur le schéma.

Placer les mains à cet endroit

Déposer dans ce sens

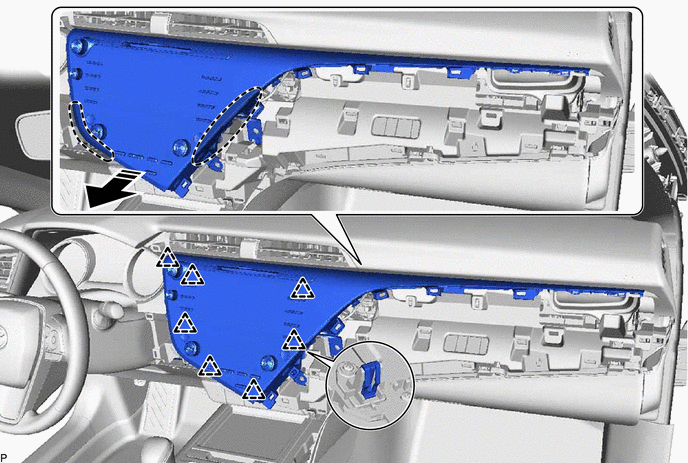

(d) Libérer les 5 agrafes comme indiqué sur le schéma.

Placer les mains à cet endroit

Déposer dans ce sens

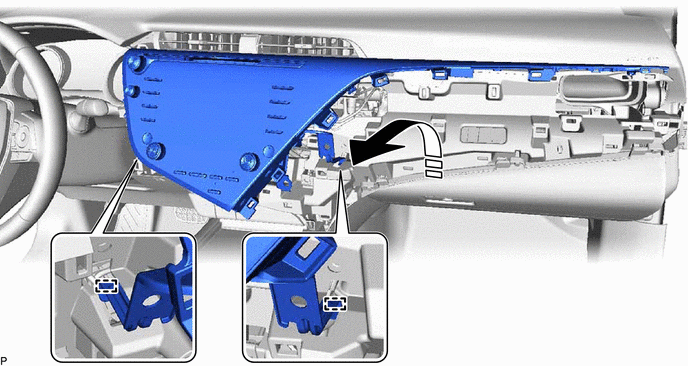

(e) Libérer les 2 guides comme indiqué sur le schéma.

Déposer dans ce sens

-

-

(f) Débrancher chaque connecteur et déposer l'ensemble de récepteur de radio et d'affichage avec support.

9. DEPOSER L'ENSEMBLE D'AUTORADIO ET D'AFFICHAGE AVEC SUPPORT (pour écran 8 pouce)

(a) Relâcher le levier de réglage d'inclinaison et de profondeur et étendre et abaisser complètement l'ensemble de colonne de direction.

(b) Déposer les 4 boulons.

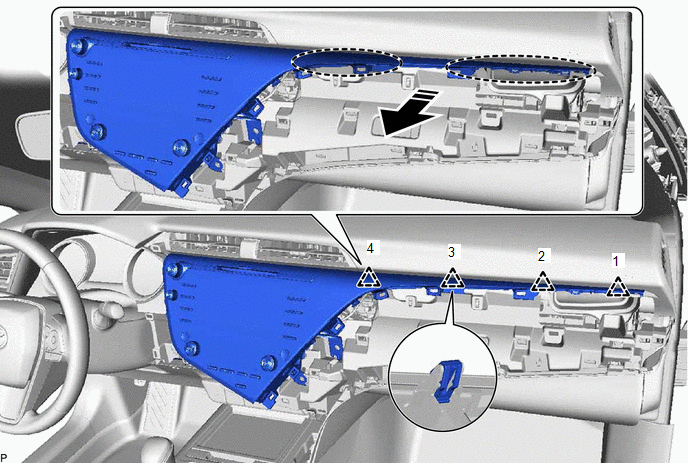

(c) Dégager les 4 agrafes dans l'ordre indiqué sur le schéma.

Placer les mains à cet endroit

Déposer dans ce sens

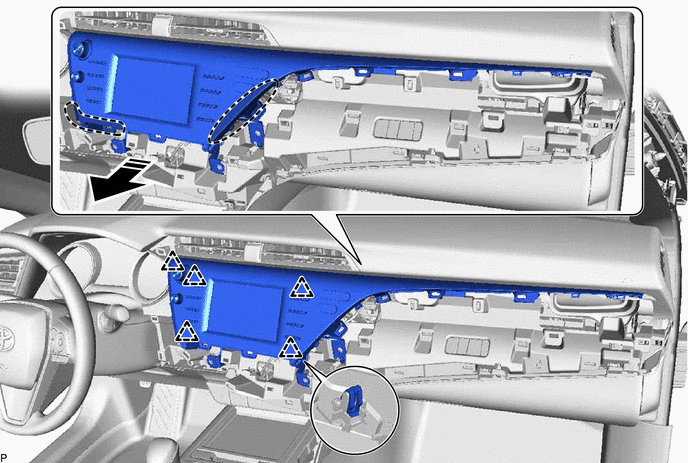

(d) Libérer les 7 agrafes comme indiqué sur le schéma.

Placer les mains à cet endroit

Déposer dans ce sens

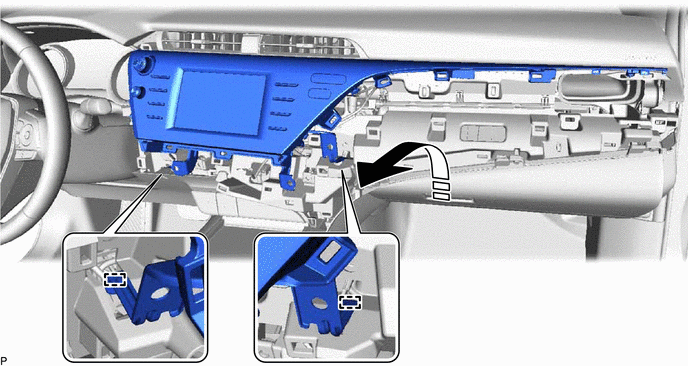

(e) Libérer les 2 guides comme indiqué sur le schéma.

Déposer dans ce sens

-

-

(f) Débrancher chaque connecteur et déposer l'ensemble de récepteur de radio et d'affichage avec support.

10. DEPOSER L'ENSEMBLE D'INDICATEUR LUMINEUX (pour affichage 7 pouce)

Cliquer ici

11. DEPOSER LE CABLE DE MODULE MULTIMEDIA (pour affichage 8 pouce)

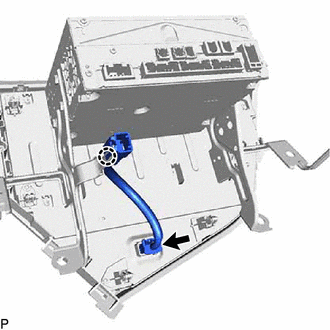

(a) Débrancher le connecteur.

(b) Libérer la griffe pour déposer le câble de module multimédia.

12. DEBRANCHER L'ECU DE NAVIGATION AVEC CABLE (avec système de navigation)

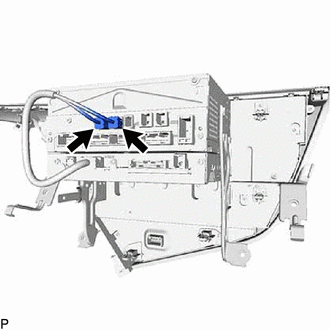

(a) Débrancher les 2 connecteurs pour débrancher l'ECU de navigation avec câble.

13. DEPOSER LE SUPPORT D'AUTORADIO N° 1

(a) sans système de navigation:

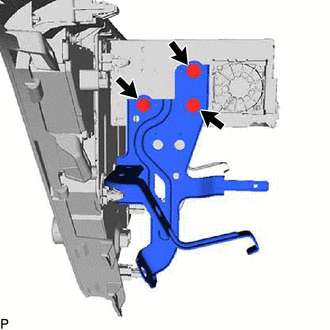

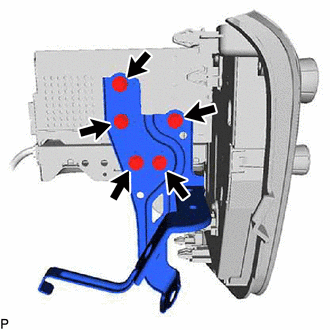

(1) Déposer les 3 vis et le support d'autoradio n° 1.

(b) avec système de navigation:

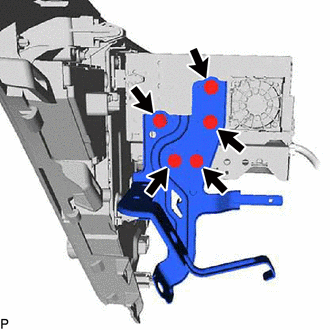

(1) Déposer les 5 vis et le support d'autoradio n° 1.

14. DEPOSER LE SUPPORT D'AUTORADIO N° 2

(a) sans système de navigation:

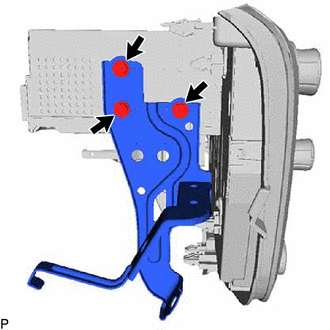

(1) Déposer les 3 vis et le support d'autoradio n° 2.

(b) avec système de navigation:

(1) Déposer les 5 vis et le support d'autoradio n° 2.

15. DEPOSER L'ECU DE NAVIGATION AVEC CABLE (avec système de navigation)

16. DEPOSER L'ENSEMBLE D'AUTORADIO ET DE SYSTEME D'AFFICHAGE
