Toyota Camry Manuel de réparation XV50 (2011–2019): Repose
REPOSE
PROCEDURE
1. MESURES DE PRECAUTION (sans système de navigation)
REMARQUE:
- En cas de remplacement de l'ensemble d'autoradio et d'affichage, toujours les remplacer par un élément neuf. Si un ensemble d'autoradio et d'affichage qui était posé sur un autre véhicule est réutilisé, ce qui suit peut se produire:
- Un DTC de dysfonctionnement de communication peut être enregistré.
- L'ensemble d'autoradio et d'affichage peut ne pas fonctionner correctement.
2. MESURES DE PRECAUTION (avec système de navigation)
REMARQUE:
- En cas de remplacement de l'ensemble d'autoradio et d'affichage ou de l'ECU de navigation, remplacer toujours par un élément neuf. Si un ensemble d'autoradio et d'affichage ou une ECU de navigation précédemment posé sur un autre véhicule est réutilisé, ce qui suit peut se produire:
- Un DTC de dysfonctionnement de communication peut être enregistré.
- L'ensemble d'autoradio et d'affichage ou l'ECU de navigation risque de ne pas fonctionner normalement.
- Après remplacement de l'ensemble d'autoradio et d'affichage, si le message "New software is not compatible with the system. Contact your dealer." s'affiche sur l'écran de l'affichage multifonction, mettre à jour le logiciel de l'ECU de navigation.
3. REPOSER L'ENSEMBLE D'AUTORADIO ET D'AFFICHAGE
4. REPOSER L'ECU DE NAVIGATION AVEC CABLE (avec système de navigation)
5. REPOSER LE SUPPORT D'AUTORADIO N° 2
(a) sans système de navigation:
(1) Reposer le support d'autoradio n° 2 avec les 3 vis.
(b) avec système de navigation:
(1) Reposer le support d'autoradio n° 2 avec les 5 vis.
6. REPOSER LE SUPPORT D'AUTORADIO N° 1
(a) sans système de navigation:
(1) Reposer le support d'autoradio n° 1 avec les 3 vis.
(b) avec système de navigation:
(1) Reposer le support d'autoradio n° 1 avec les 5 vis.
7. BRANCHER L'ECU DE NAVIGATION AVEC CABLE (avec système de navigation)
(a) Brancher les 2 connecteurs pour brancher l'ECU de navigation avec câble.
8. REPOSER LE CABLE DE MODULE MULTIMEDIA (pour affichage 8 pouce)
(a) Engager la griffe.
(b) Brancher le connecteur pour reposer le câble de module multimédia.
9. REPOSER L'ENSEMBLE D'INDICATEUR LUMINEUX (pour affichage 7 pouce)
Cliquer ici
10. REPOSER L'ENSEMBLE D'AUTORADIO ET D'AFFICHAGE AVEC SUPPORT (pour écran 7 pouce)
(a) Brancher chaque connecteur.

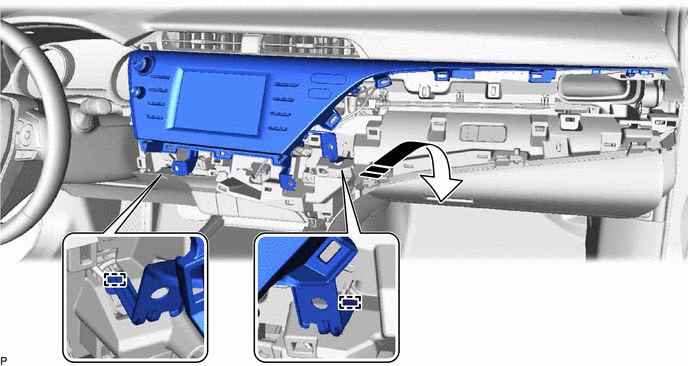

(b) Engager les 2 guides pour reposer temporairement l'ensemble d'autoradio et d'affichage avec support, comme indiqué sur le schéma.
Poser dans ce sens | - |
- |

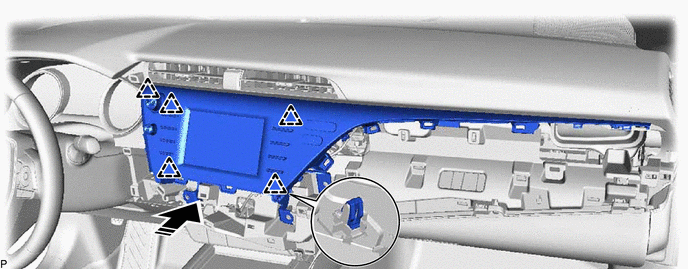

(c) Engager les 5 agrafes comme indiqué sur le schéma.
Poser dans ce sens | - |
- |

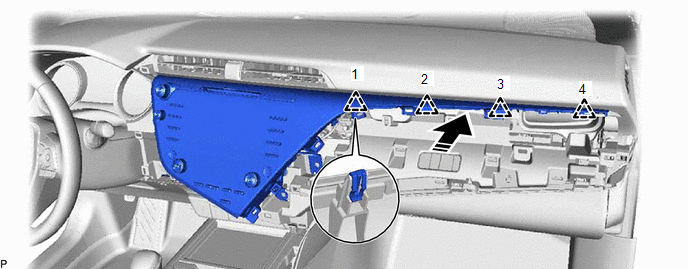

(d) Engager les 4 agrafes dans l'ordre indiqué sur le schéma.
Poser dans ce sens | - |
- |
(e) Reposer l'ensemble de récepteur de radio et d'affichage avec support à l'aide des 4 boulons.
11. REPOSER L'ENSEMBLE D'AUTORADIO ET D'AFFICHAGE AVEC SUPPORT (pour écran 8 pouce)
(a) Brancher chaque connecteur.

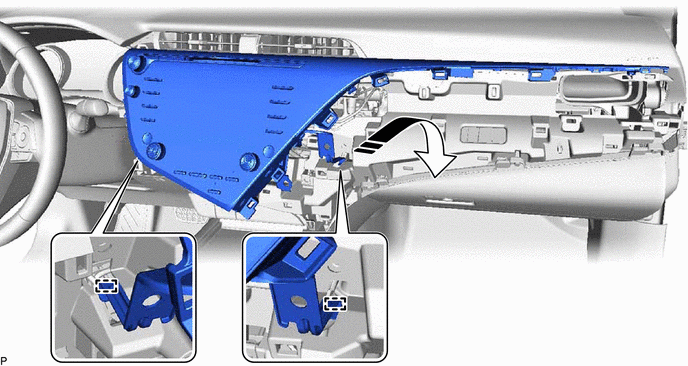

(b) Engager les 2 guides pour reposer temporairement l'ensemble d'autoradio et d'affichage avec support, comme indiqué sur le schéma.
Poser dans ce sens | - |
- |

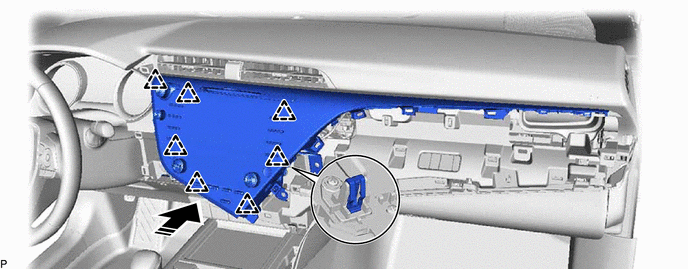

(c) Engager les 7 agrafes comme indiqué sur le schéma.
Poser dans ce sens | - |
- |

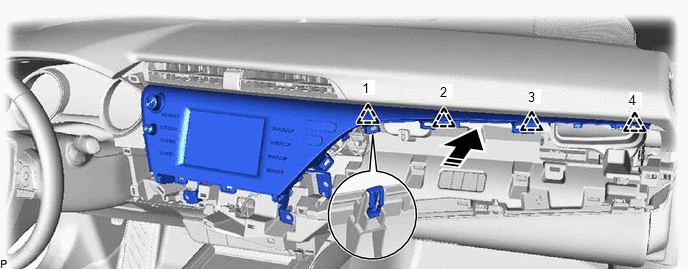

(d) Engager les 4 agrafes dans l'ordre indiqué sur le schéma.
Poser dans ce sens | - |
- |
(e) Reposer l'ensemble de récepteur de radio et d'affichage avec support à l'aide des 4 boulons.
12. REPOSER L'ENSEMBLE DE COMMANDE DE CLIMATISATION (pour affichage 7 pouce)
Cliquer ici
13. REPOSER L'ENSEMBLE DE REGISTRE N° 3 DE TABLEAU DE BORD
Cliquer ici
14. REPOSER L'ENSEMBLE DE PANNEAU DE FINITION INFERIEUR DE TABLEAU DE BORD
Cliquer ici
15. REPOSER LE SOUS-ENSEMBLE DE GARNISSAGE DE TABLEAU DE BORD N° 2
Cliquer ici
16. REPOSER LE COMBINE D'INSTRUMENTS DE PROTECTION DE COMBINE D'INSTRUMENTS N° 1
Cliquer ici
