Pieces Constitutives
PIECES CONSTITUTIVES

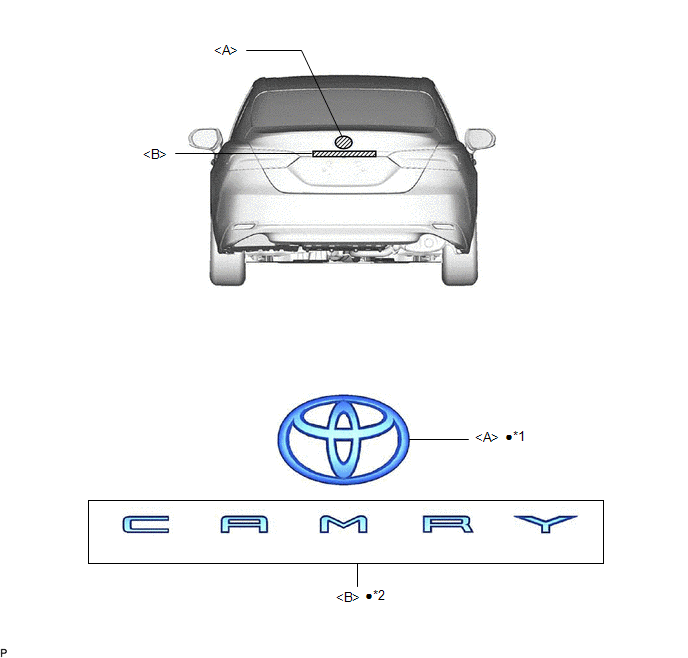

SCHEMA
*1 | EMBLEME DE PORTE DE COMPARTIMENT A BAGAGES |
*2 | PLAQUETTE DE DESIGNATION DE MODELE DE PORTE DE COMPARTIMENT A BAGAGES N° 2 |
● | Pièce non réutilisable |
- | - |

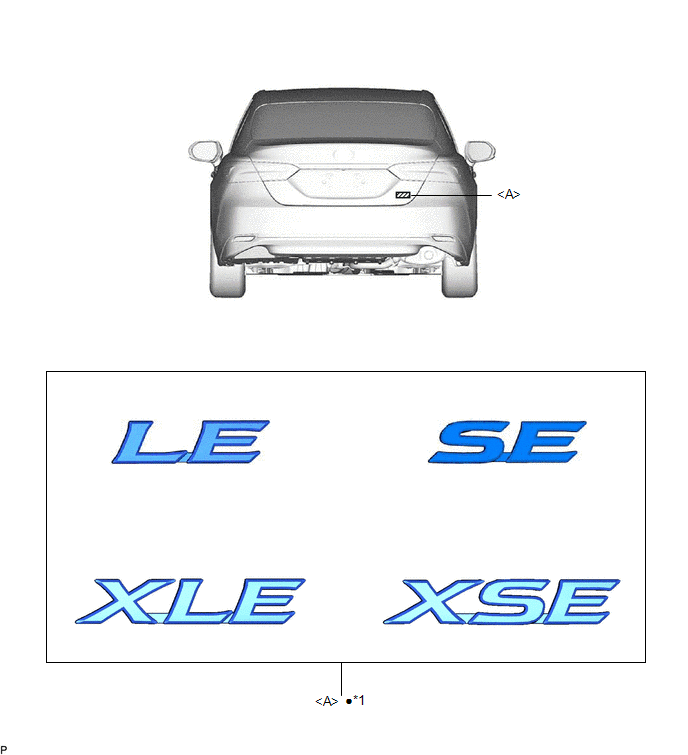

SCHEMA
*1 | PLAQUETTE DE DESIGNATION DE MODELE DE PORTE DE COMPARTIMENT A BAGAGES N° 3 |
- | - |
● | Pièce non réutilisable |
- | - |
Depose
DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
CONSEIL:
Lors de la dépose des plaquettes de désignation de modèle ou de l'emblème de porte de compartiment à bagages, chauffer le panneau de porte de compartiment à bagages et les plaquettes de désignation de modèle à l'aide d'une lampe chauffante.
Température de chauffage
Elément | Température |
---|---|
Panneau de porte de compartiment à bagages |
40 à 60°C (104 à 140°F) |
Plaquette de désignation de modèle ou emblème de porte de compartiment à bagages |
20 à 30°C (68 à 86°F) |

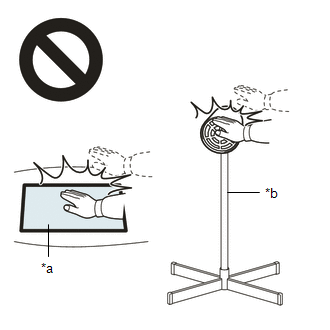

ATTENTION:
*a | Pièce chaude |
*b | Lampe chauffante |
REMARQUE:
Ne pas trop chauffer le panneau de porte de compartiment à bagages, les plaquettes de désignation de modèle ou l'emblème de porte de compartiment à bagages.
PROCEDURE
1. DEPOSER L'EMBLEME DE PORTE DE COMPARTIMENT A BAGAGES
(a) Appliquer du ruban adhésif de protection autour de l'emblème de porte de compartiment à bagages comme indiqué sur le schéma.
![]() |
Ruban adhésif de protection |

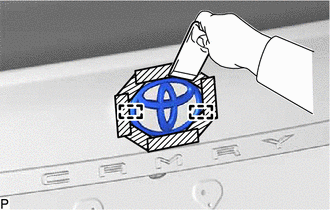

(b) A l'aide d'un extracteur de moulure, détacher le ruban adhésif double face et libérer les 2 goupilles pour déposer l'emblème de porte de compartiment à bagages.
REMARQUE:
Veiller à ne pas endommager le panneau de porte de compartiment à bagages.
2. DEPOSER LA PLAQUETTE DE DESIGNATION DE MODELE DE PORTE DE COMPARTIMENT A BAGAGES N° 2
(a) Appliquer du ruban adhésif de protection autour de la plaquette de désignation de modèle de porte de compartiment à bagages n° 2 comme indique sur le schéma.
![]() |
Ruban adhésif de protection |

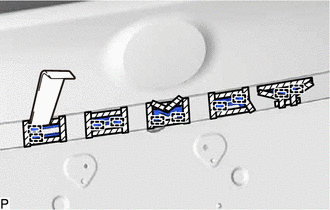

(b) A l'aide d'un extracteur de moulure, détacher le ruban adhésif double face et libérer les 10 goupilles pour déposer la plaquette de désignation de modèle de porte de compartiment à bagages n° 2 comme indiqué sur le schéma.
REMARQUE:
Veiller à ne pas endommager le panneau de porte de compartiment à bagages.
3. DEPOSER LA PLAQUETTE DE DESIGNATION DE MODELE DE PORTE DE COMPARTIMENT A BAGAGES N° 3
(a) Appliquer du ruban adhésif de protection autour de la plaque de porte de compartiment à bagages n° 3 comme indique sur le schéma.

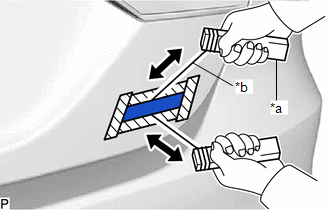

*a | Bloc de bois |
*b | Corde de piano |
![]() |
Ruban adhésif de protection |
(b) Introduire une corde de piano entre le panneau de porte de compartiment à bagages et la plaquette de désignation de modèle de porte de compartiment à bagages n° 3.
(c) Attacher des objets pouvant servir de poignée (des blocs de bois, par exemple) aux deux extrémités de la corde.
(d) Tirer la corde de piano et couper le ruban adhésif double face qui maintient la plaquette de désignation de modèle de porte de compartiment à bagages n° 3 sur le panneau de porte de compartiment à bagages.
REMARQUE:
Veiller à ne pas endommager le panneau de porte de compartiment à bagages.
(e) Déposer la plaquette de désignation de modèle de porte de compartiment à bagages n° 3.
