Toyota Camry et,
Toyota Partner.
Toyota Camry et,
Pieces Constitutives
PIECES CONSTITUTIVES
SCHEMA
|

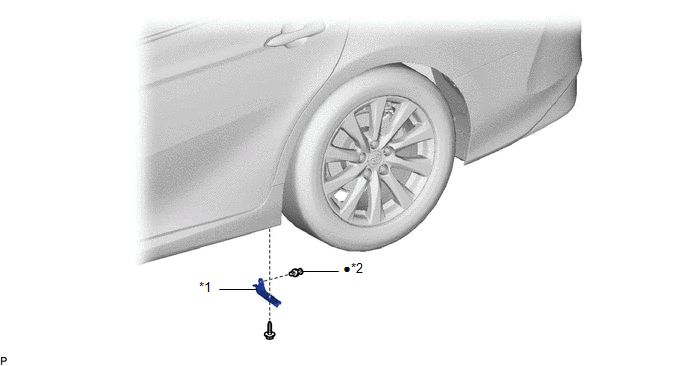

*1 | CACHE D'EXTREMITE DE MOULURE DE PANNEAU DE BAS DE CAISSE AVANT |
*2 | AGRAFE |
|
● | Pièce non réutilisable |
- | - |
Depose
DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
CONSEIL:
PROCEDURE
1. DEPOSER LE CACHE D'EXTREMITE DE MOULURE DE PANNEAU DE BAS DE CAISSE AVANT
| (a) Déposer l'agrafe. |
|

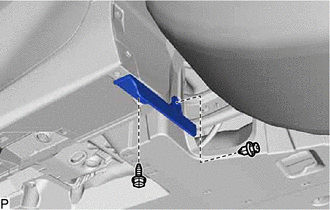

(b) Déposer la vis et le cache d'extrémité de moulure de panneau de bas de caisse avant.
Repose
REPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
CONSEIL:
PROCEDURE
1. REPOSER LE CACHE D'EXTREMITE DE MOULURE DE PANNEAU DE BAS DE CAISSE AVANT
(a) Poser le cache d'extrémité de moulure de panneau de bas de caisse avant à l'aide de la vis.
(b) Poser une nouvelle agrafe.
Repose
Plaquette De Designation De ModeleMesures De Precaution
MESURES DE PRECAUTION MESURES DE PRECAUTION
RELATIVES AU DEBRANCHEMENT DU CABLE DE LA BORNE NEGATIVE DE LA BATTERIE
REMARQUE: Lors du débranchement du câble de la borne négative (-) de la
batterie, initialiser les systèmes suivants une fois le câble rebranché.
Nom du système Cf.
p ...
Relais
Verification Sur VehiculeVERIFICATION SUR VEHICULE PROCEDURE
1. VERIFIER LE RELAIS PRINCIPAL D'INJECTION ELECTRONIQUE DE CARBURANT N° 1 (RELAIS EFI-MAIN N° 1)
(a) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard: ...
Emplacement Des Pieces Constitutives
EMPLACEMENT DES PIECES CONSTITUTIVES SCHEMA
*1 ENSEMBLE DE BLOC DE
JONCTION DE TABLEAU DE BORD - FUSIBLE ECU-IG1 N° 4 - FUSIBLE
RADIO (sans contacteur (SOS) manuel) - FUSIBLE ECU-ACC
*2 ENSEMBLE D'AUTORADIO ET
DE SYSTEME D'AFFICHAGE (pour affichage de type 8 pouce) ...
